ADT-CNC4220经济型车床控制系统

特性：
● 两轴联动运动控制，高性能ARM7处理器；
● 320x240单色图形液晶显示屏；
● 256M存储空间，满足大文件存储；
● RS232通讯方式，支持USB1.1设备接口；
● 最高速度16m/min（可选配30m/min）；
● 支持手持盒操作；

产品特点：

● X、Y两轴步进/伺服控制，可进行单段运动或连续运动。
● μm级插补精度，最高速度24m/min（可选配30m/min）
● 256M程序存储空间，适用各种大程序文件的加工。
● U盘读取功能，方便实用。
● 串口通讯控制功能，轻松实现数据传输；
● 加工过程中断电保护功能；
● 系统的混合编程功能；
● 可外部调节显示屏对比度；
● 具有换刀功能；
● 刀具轨迹显示功能；
● 加工过程中可随时更改程序，方便快捷；
● 增加浮点数宏指令，更强大的宏功能，编程更方便。
● 采用国际标准G代码，具有螺距误差补偿、直线插补、圆弧插补、刀具半径补偿、反向间隙补偿、电子齿轮等功能；

功能参数：

功能	名称	规格
运动控制功能	控制轴	2轴(X、Y)
	插补方式	2轴直线、圆弧插补功能。
	位置指令范围	± 9999.999mm
	最小指令单位	0.001mm
	最高移动速度	30000mm/min
	最高进给速度	15000mm/min
	进给倍率	0 ～ 150 ％十六级实时调节　　每转进给：有
	快速倍率	F0、25%、50%、100%四级实时调节。
	加减速特性	快速移动采用S型加减速，切削进给采用指数型加减速。
	手轮进给	0.001、0.01、0.1mm三档。
	手动进给速度	0~1260mm/min十六级实时调节。
显示界面	显示器	240*128点阵，5.7寸液晶显示器(LCD)，CCFL背光。
显示界面	显示方式	全中文操作界面，可显示加工轨迹图形。
G代码	24种G代码（其余选配）	宏指令G65可完成23种算术、逻辑运算及跳转。增加浮点数宏。
螺纹功能	攻丝功能	单头/多头公英制直螺纹、锥螺纹、端面螺纹；螺纹退尾长度、角度和速度特性可设定，高速退尾处理。
	螺纹螺距	0.001mm~500mm或0.06~25400牙/英寸。
	主轴编码器	编码器线数可设定(100~5000p/r)。
	编码器与主轴的传动比	1:1(推荐为1024线)。
补偿机能	反向间隙补偿	(X、Z)0~2.000mm。
	螺距误差补偿	X、Z轴各255个补偿点，每点补偿量±0.255mm*补偿倍率。
	刀具补偿	32组刀具长度补偿，刀尖半径补偿(补偿方式C)。
换刀功能	适配刀架	可设定4~8个工位电动刀架(具有液压、卡盘、液压尾座控制功能)。
	刀位信号输入方式	直接输入。
	换刀方式	MDI/自动绝对换刀或手动相对换刀，正转选刀，反转锁紧。
	对刀方式	定点对刀、试切对刀、回机械零点对刀。
	刀补执行方式	通过参数设定坐标偏斜，实现刀补控制。
主轴功能	控制方式	可设置为4档位控制或模拟控制。
	档位控制	S1、S2、S3、S4直接输出
	模拟控制	可设置四档主轴自动或手动换档，输出0~10V电压控制主轴转速。
	恒线速切削功能	有(选择主轴模拟控制方式下功能有效)
辅助功能	手动/MDI/自动方式控制主轴正转、反转、停止；
	冷却液启停；卡盘夹紧/松开；尾座进/退；
	MDI/自动方式可控制主轴变频自动换档。
程序编辑	程序容量	256M，9999个程序，支持用户宏程序调用，子程序九重嵌套。
程序编辑	编辑方式	全屏幕编辑，相对/绝对混合编程。
通讯	USB通讯控制
通讯	RS232串口通讯控制
适配驱动	脉冲+方向信号输入的QS5系列数字式交流伺服或JaBao系列步进驱动装置（或其他同类品牌）。

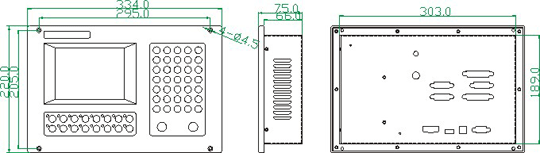

安装尺寸图：
