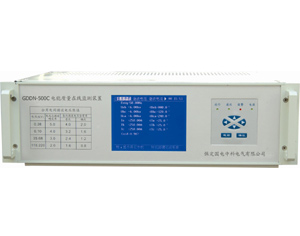

在线电能质量监测装置（GDDN-500C）-电能质量监测在线监测 -

GDDN-500C电能质量测试仪是GDDN-500B的升级产品，配置3×4路电压、3×4路电流，最高可支持3×6路电压、3×6路电流（即六个通道）。

可测试参数

电流真有效值、基波有效值、2～50次谐波有效值；
电压真有效值、基波有效值、2～50次谐波电压畸变率、总畸变率；
真功率因数、基波功率因数；
基波视在功率、基波有功功率、基波无功功率；
电压偏差；
三相电压不平衡度；
基波电压（电流）相角；
电网频率；
电压波动与闪变值（长期闪变值（P_lt）、短期闪变值（P_st））；

主要功能

收/发控制功能,通讯方式选择功能；
向各监测点发送指令，提取数据或设置参数；
可设置的参数包括：监测网点、监测指标、系统参数、定时通讯的时间间隔等；
接收各监测点上传的电能质量数据、波形等；
可切换至被监测的任一变电站的任一条线路，显示并统计现场数据；
数据处理功能；
图形输出功能；
报表输出功能。

灵活而可靠的硬件配置

为保证系统和仪器的安全可靠运行，所有电压、电流输入通道均采取隔离措施，电流采用电流钳或内置式传感器，电压采用光电隔离模块。每通道的绝缘电阻≥20MΩ，耐电压≥1.5KV。仪器采用免维护设计，采用标准工业控制计算机，性能可靠，自带看门狗（反应时间小于1.6S）。平均无故障时间（MTBF）大于10⁵小时。

3.1网络化方式

仪器支持RS232、RS485、TCP/IP等多种通讯方式，仪器配备工控级10/100M自适应网卡或符合V90协议的56K调制解调器，连接可靠，长期运行稳定性好。多台GDDN-500C和上位机联网可以组成电能质量监测与管理系统（POWERQUALITYSUPERVISORY&MANAGEMENT SYSTEM，简称PQSMS）。

3.2测量精度

·系统频率测量误差<=0.01Hz

·基波电压测量误差<=0.5%F.S.

·基波电流测量误差<=0.2%F.S.

·谐波测量精度符合GB/T14543-93规定测量精度

3.3数据通讯

·通讯接口：RJ45,MODEM,RS232、RS485

安装开孔

安装开孔尺寸为标准19英寸 4U机箱

网络结构拓扑图
