细同轴线—天线
一、 产品说明
1．阻抗：50Ω
2．导体使用绞合镀银铜或者镀锡铜、单支镀银或镀锡铜
3．绝缘及外被使用耐高温树脂或交联PE
4．镀银铜或镀锡铜编织屏蔽
5．满足ROHS要求的PVC及耐高温树脂外被
二、 结构说明
|
导 体 结 构 |
绝 缘 |
屏 蔽 |
外 被 |
|
线规 |
材料 |
结构 |
标准
外径 |
材料 |
标准
外经 |
材料 |
标准
外经 |
材料 |
标准
外经 |
|
26 |
TC |
7/0.16 |
0.48 |
XLPE |
1.48 |
TC |
1.88 |
PVC |
2.80 |
|
28 |
SPC |
1/0.33 |
0.33 |
FEP |
0.34 |
TC |
0.66 |
PVC |
1.52 |
|
28 |
SPC |
1/0.33 |
0.33 |
FEP |
0.34 |
TC |
0.66 |
FEP |
0.86 |
|
32 |
SPC |
7/0.08 |
0.24 |
FEP |
0.66 |
TC |
0.86 |
FEP |
1.13 |
|
36 |
SPC |
7/0.05 |
0.15 |
FEP |
0.40 |
TC |
0.60 |
FEP |
0.81 |
三、 应用说明
细同轴线是具有低损耗及良好的屏蔽性能的微细电线，在高温、低温、化学物资等恶劣环境下，仍然确保信号传输无误，因应用场合的不同，可选用高温的材料制造出高温细同轴线。该电线广泛应用于GPS通讯（移动物体的导航）、卫星音频电台广播、笔记本电脑及移动电话做隐藏天线。

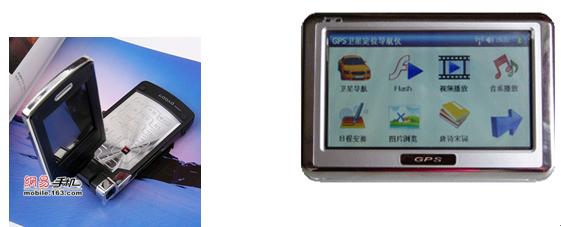

应用图例
