产品名称：
|
功率因数表
|
|
型 号：
|
DW8-AV600/AA5
|
|
价 格：
|
|
|
品 牌：
|
1846
|
|
|
|
| DW系列单相电量测量仪器（真有效值） |
| 1.特点 |
◎直有效值测量：电压/电流/功率/功率因数/频率/电度/无功功率等
◎电流、电压变比可自由设定
◎有三路可组态的报警输出，适于各种电力控制
◎具有可组态4-20mA变送输出
◎电源电压 AC 90-260V 50HZ/60HZ
◎具有RS-485通信口，可选择MODBUS RTU协议
◎可用于电力系统、工厂配电、楼宇自动化等配送电工程的自动控制.
如：三相、电压/电流/功率、综合显示控制或多达六路电压/电流显示控制.
|
| 2.技术参数 |
|
测量项目 |
单相、三相、电压、电流、功率、功率因数、频率、电度、无功功率 |
|
外形尺寸 |
48H×96W×100L 双排四位显示，功能切换 |
| 48H×96W×100L 三排四位显示，功能切换 |
|
直接输入量程范围 |
电压：0-600V、电流：0-5A |
|
测量方式 |
电压、电流、功率具有真有效值测量 |
|
电压电流变比 |
PT/CT可自由设定 |
|
测量频率 |
0-2.5KHz |
|
测量精度 |
电压：±0.5％FS±2Dight |
| 电流: ±0.3％±2Dight |
| 功率：±0.5％FS±2Dight |
| 功率因数：±0.5％FS±2Dight |
| 频率：显示 0-400Hz ± 1Hz |
|
报警输出 |
电流、电压、功率、功率因数、频率、电度、无功功率等可组态上下限自由设定 ，继电器报警输出. |
|
采样速度 |
约2次/秒 |
|
电源 |
AC 90-260V |
|
耐电压 |
AC 1500V/1min |
|
绝缘阻抗 |
100MΩ(DC 500V 接线端子和外壳之间) |
|
使用环境 |
环境温度0～50℃，相对湿度35-85%RH |
|
重量 |
单相约350g 三相约750g | |

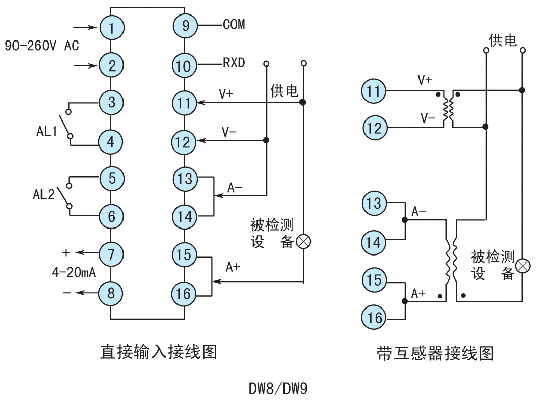

| 3.端子连接 |
|
|
|
注：接线如有变动，按出厂仪表表示接线. |

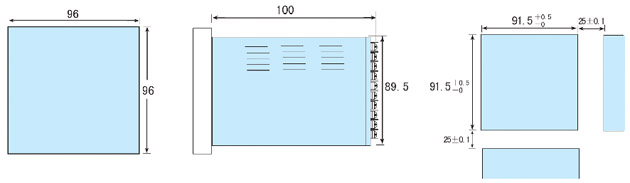

| 4.安装尺寸 |
|
|
 |
A |
B |
L |
C |
D |
|
DW8 |
48 |
96 |
100 |
45+0.5 |
91+0.5 |
|
DW9 |
96 |
96 |
100 |
91+0.5 |
91+0.5 | |
| 5.型号说明 |
|
型 号 |
说明 |
备注 |
|
DW |
|
- |
|
|
|
|
|
|
|
DW系列电参量综合测量仪表 |
|
| 外形尺寸 |
8 |
|
|
|
|
|
|
|
|
48H×96W |
|
|
9 |
|
|
|
|
|
|
|
|
90H×96W |
|
|
电源 |
|
缺省 |
|
|
|
|
|
|
|
90-260V AC/DC |
|
|
|
E |
|
|
|
|
|
|
|
DC 24V ±2V |
|
|
电流输出 |
|
|
缺省 |
|
|
|
|
|
|
无变送输出 |
|
|
|
I |
|
|
|
|
|
|
0～10mA 或 4～20mA 输出 |
软件可选 |
|
报警1 |
|
|
R |
|
|
|
|
|
继电器 |
|
|
|
S |
|
|
|
|
|
SCR |
|
| |
T |
|
|
|
|
|
可控硅过零触发 |
|
| |
N |
|
|
|
|
|
无报警 |
|
|
报警2 |
|
R |
|
|
|
|
继电器 |
|
|
S |
|
|
|
|
SSR |
|
|
T |
|
|
|
|
可控硅过零触发 |
|
|
N |
|
|
|
|
无报警 |
|
|
报警3 |
|
R |
|
|
|
|
继电器 |
|
|
S |
|
|
|
|
SSR |
|
|
T |
|
|
|
|
可控硅过零触发 |
|
|
N |
|
|
|
|
无报警 |
|
|
通信接口 |
|
缺省 |
|
|
无通信 |
|
|
2 |
|
|
RS232 |
|
|
4 |
|
|
RS485 |
|
|
输入1 |
|
AV |
|
AV:交流电压输入，如AV600,为600V.AC |
|
|
AA |
|
AA:交流电流输入，如AA5,为5A.AC |
|
|
DA |
|
DA:直流电流输入，如DA2,为2A DC |
|
|
DV |
|
DV:直流电压输入，如DV200,为200V DC |
|
|
输入2 |
|
AV |
AV:交流电压输入，如AV600,为600V.AC |
|
|
AA |
AA:交流电流输入，如AA5,为5A.AC |
|
|
DA |
DA:直流电流输入，如DA2,为2A DC |
|
|
DV |
DV:直流电压输入，如DV200,为200V DC |
| |
|
|
|
