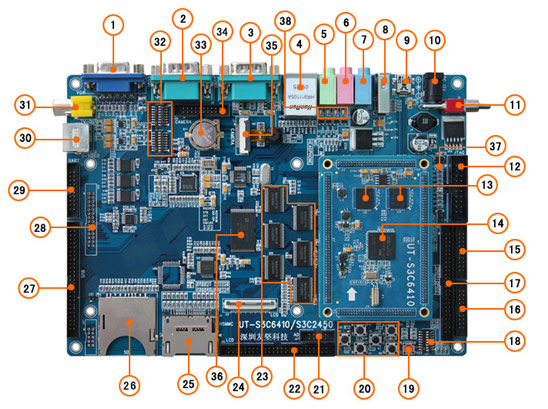

| 硬件接口介绍 |
| 名称 |
位置标号 |
描述 |
| CPU |
【14】 |
Samsung S3C6410XH-66，ARM1176JZF-S Core，667MHz System Clock |
| USB Device |
【13】 |
Samsung K4X51163PC,Mobile DDR，128M Bytes |
| Nand Flash |
核心板背面 |
Samsung K9F2G08,256M Bytes SLC Nand Flash Memory |
| Nor Flash |
【36】 |
AMD AM29LV160,2M Bytes |
| 网口 |
【4】 |
DM9000网卡芯片,10/100Mbps以太网口，RJ45接口 |
| USB Host |
【8】 |
USB Host 1.1，兼容OHCI V1.0,最高支持12Mbps |
| USB OTG |
【9】 |
USB OTG 2.0，High/Full/low speed（480Mbps/12Mbps/1.5Mbps） |
| 串口 |
【2】【3】【29】 |
4路串口，2路5线串口，2路3线串口， |
| 音频接口 |
【5】【6】【7】 |
WM9714芯片，采用3.5尺寸接口，音频输出口（绿色）、音频输入口（蓝色）、Line in（白色2.0间距插座） |
| SD卡接口 |
【25】【26】 |
兼容SD/MMC/SDIO,最高可支持32G SD卡存储 |
| TV out接口 |
【31】 |
RCA接口，标准复合视频信号输出，可直接连接各种视频播放设备 |
| S-video接口 |
【30】 |
S端子视频信号输出 |
| Camera接口 |
【34】【35】 |
支持ITU BT 601/656 8BIT模式，【34】20pin 2.0间距双排针插座，方便用户调试任何一款camera；【35】可直接插选配的camera |
| VGA接口 |
【1】 |
支持VGA输出，可直接连接电脑显示器 |
| LCD接口 |
【22】【24】 |
包含4线电阻式触摸信号，支持24bit LCD，【22】50pin 2.0mm间距双排针插座，方便用户连接调试其他液晶屏，也可以连接选配的其他液晶屏；【24】40pin FPC连接器，可直接连接液晶屏，固定在主板上 |
| 总线缓冲器 |
【23】 |
总线缓冲、并加强信号驱动能力 |
| SPI接口 |
【15】【16】 |
2路高速SPI |
| I2C接口 |
【15】【16】 |
I2C总线接口 |
| 键盘接口 |
【17】 |
8×8矩阵键盘接口，可直接连接选配的4*4键盘和HUB模块 |
| JTAG接口 |
【12】 |
20pin 2.54mm间距标准JTAG接口 |
| GPIO接口 |
【15】【16】【17】【28】【29】 |
丰富的GPIO接口资源，方便用户扩展外部设备及其他IO功能定义 |
| LED用户指示灯 |
【38】 |
4个蓝光LED指示灯 |
| LED电源指示灯 |
【37】 |
1个红光LED电源指示灯， |
| ADC接口 |
【21】 |
AD输入接口 |
| 用户按键 |
【20】 |
板载6个用户按键，默认功能为上、下、左、右、确定、返回 |
| 纽扣电池 |
【33】 |
提供RTC时钟，确保掉电后日历、时间仍能正常运作 |
| 电源接口 |
【10】 |
12V/2A直流电源输入，搭配电源开关和电源指示灯 |
| 电源开关 |
【11】 |
电源输入开关 |
| 串口设置开关 |
【32】 |
串口TTL、232电平设置 |
| 启动设置开关 |
【18】 |
SW1设置启动模式，支持SD、NandFlash、Nor Flash启动 |
| 复位按键 |
【19】 |
专用复位芯片，确保复位稳定可靠 |
| 总线接口 |
【27】 |
引出数据地址总线，方便用户扩展其他总线设备 |
