Android210是深圳市友坚恒天科技有限公司继UT-S5PV210、UTV210BV04推出的又一款功能极其强大的高端ARM Cortex-A8开发平台，其功能全面、接口丰富，完美展现了Samsung S5PV210芯片的强大，满足用户对S5PV210芯片的性能评估、设计参考使用。留有丰富的外设接口、配套目前最前沿的Android操作系统，是高校、科研机构、实验室等单位的最佳科研设备；更是企业用户快速产品开发的理想选择；Android210评估板具有更高的主频和更丰富外设，能适用于对性能和处理能力有更高要求的嵌入式系统应用场合；芯片内部集成PowerVR SGX540高性能图形引擎，支持3D图形流畅运行，可流畅播放1080p大尺寸视频。
UTV210CV03核心板适用于工控、电力、通讯、医疗、媒体、安防、车载、金融、消费电子、手持设备、显示控制、教学等领域；已应用于MID、上网本、学习机、广告机、工控机、PDA、GPS导航、车载设备、视频电话、多媒体终端、人机界面、监控设备、教学实验设备等等。
核心板尺寸：65.5mm×52.8mm
底板尺寸：145mm×115mm

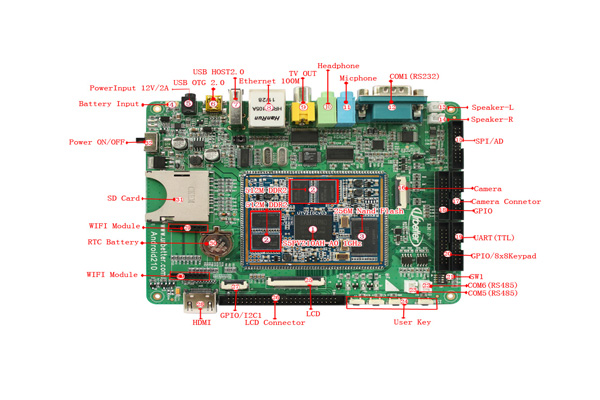

 硬件接口 |
|
| 硬件接口介绍 |
| 名称 |
位置标号 |
描述 |
| CPU |
【1】 |
Samsung S5PV210AH-A0
ARM Cortex-A8，1GHz System Clock |
| Memory |
【2】 |
Samsung K4T1G108，DDR2，512MB Bytes |
| Storage |
【3】 |
Samsung K9F2G08，256M Bytes SLC Nand Flash |
| Power Input |
【4】 |
锂电池输入接口 |
| Power Input |
【5】 |
直流电源输入接口，12V/2A电源输入 |
| USB OTG |
【6】 |
USB OTG 2.0 |
| USB HOST |
【7】 |
USB Host 2.0 |
| Ethernet |
【8】 |
100M网络接口，DM9000芯片 |
| TV OUT |
【9】 |
RCA接口，标准复合视频信号输出，可直接连接各种视频播放设备 |
| Headphone |
【10】 |
支持耳机输出 |
| Micphone |
【11】 |
支持MIC输入 |
| COM（RS232） |
【12】 |
RS232串口COM1，DB9公接口 |
| Speaker-L |
【13】 |
左声道喇叭接口 |
| Speaker-R |
【14】 |
右声道喇叭接口 |
| SPI/AD |
【15】 |
1路SPI接口、2路ADC |
| Camera |
【16】 |
独立Camera接口 |
| CameraConnetor |
【17】 |
插针接口的Camera，与上仅接口方式不同 |
| GPIO |
【18】 |
GPIO接口 |
| UART（TTL） |
【19】 |
4路串口，TTL电平接口 |
| GPID/Keypad |
【20】 |
GPIO接口，可外接8x8矩阵键盘 |
| Sw1 |
【21】 |
OM启动设置引脚 |
| COM6(RS485) |
【22】 |
RS485串口COM6 |
| COM5(RS485) |
【23】 |
RS485串口COM5 |
| User Key |
【24】 |
用户按键及复位按键 |
| 7"LCD |
【25】 |
标配7寸液晶屏，800×480分辨率 |
| LCD Connector |
【26】 |
50pin 2.0间距LCD连接器，方便用户连接不同的屏 |
| GPIO/I2C1 |
【27】 |
GPIO及I2C1接口 |
| HDMI |
【28】 |
HDMI v1.3，1080p@30fps |
| WIFI Module |
【29】 |
WIFI模块接口，可以选配SDIO和USB接口WIFI模块 |
| RTC Bettery |
【30】 |
RTC实时时钟电池 |
| SD Card |
【31】 |
标准SD卡接口 |
| Power ON/OFF |
【32】 |
电源开关 | |
| 核心板引脚定义 |
|
J2A连接器引脚定义
| J2A连接器引脚定义 |
| 引脚编号 |
信号 |
引脚编号 |
信号 |
| 1 |
DC_IN |
21 |
EINT12 |
| 2 |
DC_IN |
22 |
MMC0_D0 |
| 3 |
DC_IN |
23 |
MMC0_D1 |
| 4 |
VDD_IO |
24 |
MMC0_D2 |
| 5 |
VDD_IO |
25 |
MMC0_D3 |
| 6 |
VDD_ARM |
26 |
MMC0_CLK |
| 7 |
VDD_INT |
27 |
MMC0_CMD |
| 8 |
VDD_DDR2 |
28 |
MMC0_CDn |
| 9 |
VDD_RTC |
29 |
EINT7 |
| 10 |
GND |
30 |
MMC1_D0 |
| 11 |
PWRRGTON |
31 |
MMC1_D1 |
| 12 |
EINT9 |
32 |
MMC1_D2 |
| 13 |
OTG_ID |
33 |
MMC1_D3 |
| 14 |
OTG_DP |
34 |
MMC1_CLK |
| 15 |
OTG_DM |
35 |
MMC1_CMD |
| 16 |
VBUS |
36 |
MMC1_CDn |
| 17 |
OTG_DRVVBUS |
37 |
EINT8 |
| 18 |
HOST_DP |
38 |
EINT13 |
| 19 |
HOST_DN |
39 |
EINT14 |
| 20 |
EINT11 |
40 |
EINT15 |
J2B连接器引脚定义
| U10B连接器引脚定义 |
| 引脚编号 |
信号 |
引脚编号 |
信号 |
| 41 |
TSXM1 |
66 |
VD7 |
| 42 |
TSXP1 |
67 |
VD8 |
| 43 |
TSYM1 |
68 |
VD9 |
| 44 |
TSYP1 |
69 |
VD10 |
| 45 |
EINT16 |
70 |
VD11 |
| 46 |
EINT17 |
71 |
VD12 |
| 47 |
EINT18 |
72 |
VD13 |
| 48 |
EINT19 |
73 |
VD14 |
| 49 |
EINT20 |
74 |
VD15 |
| 50 |
EINT21 |
75 |
VD16 |
| 51 |
HDMI_TX2N |
76 |
VD17 |
| 52 |
HDMI_TX2P |
77 |
VD18 |
| 53 |
HDMI_TX1N |
78 |
VD18 |
| 54 |
HDMI_TX1P |
79 |
VD20 |
| 55 |
HDMI_TX0N |
80 |
VD21 |
| 56 |
HDMI_TX0P |
81 |
VD22 |
| 57 |
HDMI_TXCN |
82 |
VD23 |
| 58 |
HDMI_TXCP |
83 |
VSYNC |
| 59 |
VD0 |
84 |
HSYNC |
| 60 |
VD1 |
85 |
VCLK |
| 61 |
VD2 |
86 |
VDEN |
| 62 |
VD3 |
87 |
PWMTOUT0 |
| 63 |
VD4 |
88 |
EINT22 |
| 64 |
VD5 |
89 |
EINT23 |
| 65 |
VD6 |
90 |
DAC_OUT0 | |
J2C连接器引脚定义
| U10C连接器引脚定义 |
| 引脚编号 |
信号 |
引脚编号 |
信号 |
| 91 |
EINT24 |
111 |
RXD0 |
| 92 |
EINT25 |
112 |
SPI0_MOSI |
| 93 |
AC97_SYNC/i2sLRCK1 |
113 |
SPI0_MISO |
| 94 |
AC97_BITCLK/i2sSCLK1 |
114 |
SPI0_CLK |
| 95 |
AC97_SDI/i2sSDI1 |
115 |
SPI0_CSn |
| 96 |
AC97_SDO/i2sSDO1 |
116 |
EINT28 |
| 97 |
AC97_RSTn/i2sCDCLK1 |
117 |
EINT29 |
| 98 |
EINT26 |
118 |
EINT30 |
| 99 |
EINT27 |
119 |
EINT31 |
| 100 |
TXD3 |
120 |
EINT0 |
| 101 |
RXD3 |
121 |
EINT1 |
| 102 |
TXD2 |
122 |
CAM_D7 |
| 103 |
RXD2 |
123 |
CAM_D6 |
| 104 |
RTSn1 |
124 |
CAM_D5 |
| 105 |
CTSn1 |
125 |
CAM_D4 |
| 106 |
TXD1 |
126 |
CAM_D3 |
| 107 |
RXD1 |
127 |
CAM_D2 |
| 108 |
RTSn0 |
128 |
CAM_D1 |
| 109 |
CTSn0 |
129 |
CAM_D0 |
| 110 |
TXD0 |
130 |
CAM_PCLK |
J2D连接器引脚定义
| J2D连接器引脚定义 |
| 引脚编号 |
信号 |
引脚编号 |
信号 |
| 131 |
CAM_CLKOUT |
156 |
EINT10 |
| 132 |
CAM_VSYNC |
157 |
ADDR2 |
| 133 |
CAM_HREF |
158 |
nRESET |
| 134 |
CAM_FIELD |
159 |
EINT2 |
| 135 |
I2C_SDA1 |
160 |
OM5 |
| 136 |
I2C_SCL1 |
161 |
OM3 |
| 137 |
DATA15 |
162 |
OM2 |
| 138 |
DATA14 |
163 |
OM1 |
| 139 |
DATA13 |
164 |
EINT3 |
| 140 |
DATA12 |
165 |
EINT4 |
| 141 |
DATA11 |
166 |
EINT5 |
| 142 |
DATA10 |
167 |
KEY_RST |
| 143 |
DATA9 |
168 |
EINT6 |
| 144 |
DATA8 |
169 |
ADCIN1 |
| 145 |
DATA7 |
170 |
ADCIN0 |
| 146 |
DATA6 |
171 |
GND |
| 147 |
DATA5 |
172 |
GND |
| 148 |
DATA4 |
173 |
GND |
| 149 |
DATA3 |
174 |
GND |
| 150 |
DATA2 |
175 |
GND |
| 151 |
DATA1 |
176 |
GND |
| 152 |
DATA0 |
177 |
GND |
| 153 |
OEn |
178 |
GND |
| 154 |
Wen |
179 |
GND |
| 155 |
CSn1 |
180 |
GND | |
