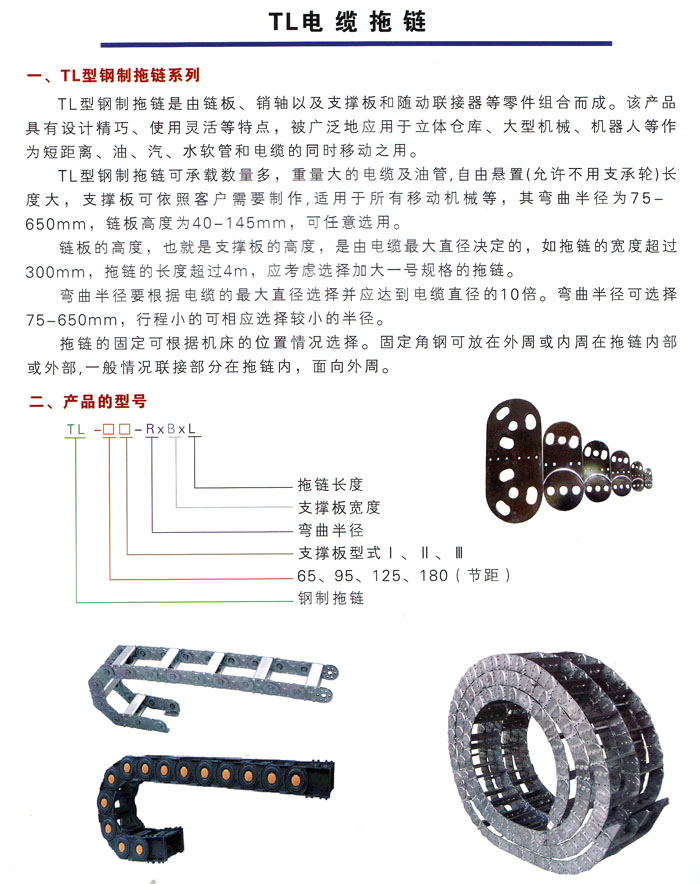

TL型钢制拖链系列
TL型钢制拖链是由链板、销轴以及支撑板和随动连接器等零件组合而成。该陈品具有设计精巧、使用灵活等特点，被广泛地应用于立体仓库、大型机械、机器人等作为短距离、油、汽、水软管和电缆的同时移动之用。
TL型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置（允许不用支撑轮）长度大，支撑板可依照客户需要制作，适用于所有移动机械等，其弯曲半径为75-650mm，链板高度为40-145mm，可任意选用。

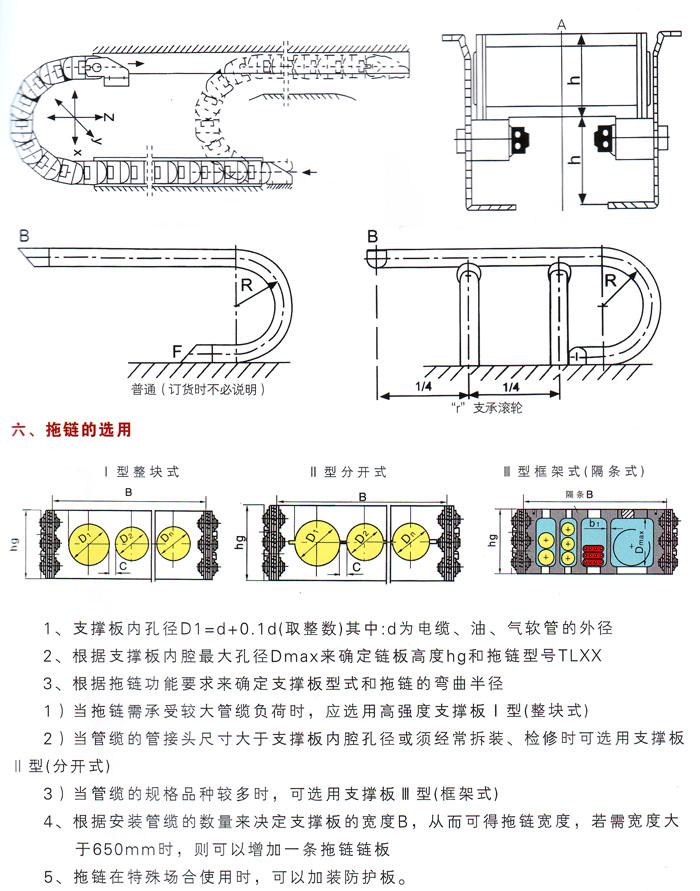

链板的高度，也就是支撑板的高度，是由电缆最大直径决定的，如拖链的宽度超过300mm，拖链的长度超过4m，应考虑选择加大一号桂河的拖链。
弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍。弯曲半径可选择75-650mm，行程小的可相应选择较小的半径。

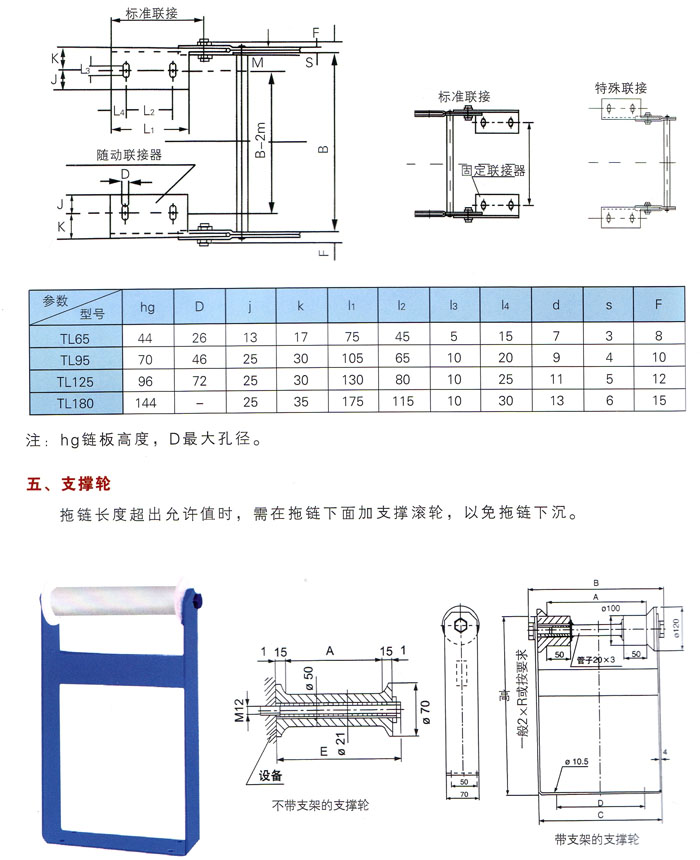

拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内部或外部，一般情况联接部分在拖链内，面向外周。TL系列钢制拖链由链板、销轴以及支撑板和随动联接器等零件组合而成。该产品具有设计精巧、使用灵活等特点，被广泛地应用于立位库、大型机械、机器人等作为短距离、油汽、水软管和电缆的同时移动之用。

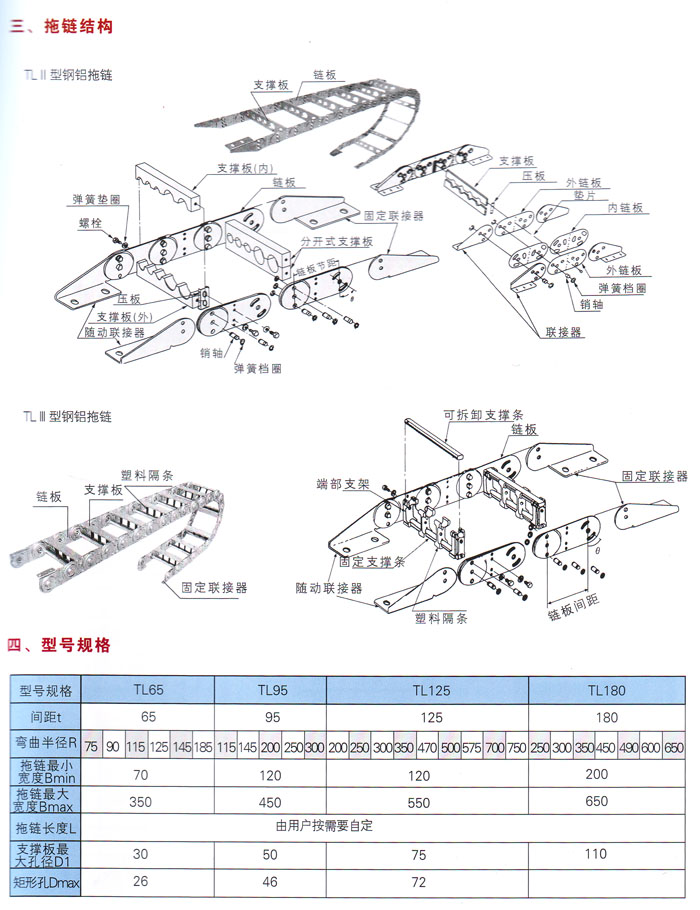

型号规格 TL45 TL65 TL95 TL125 TL180

节距(t) 45 65 95 125 180

弯曲半径(R) 50 75 90 115 115 145 200 200 250 300 350 470 250 300 350 450

125 145 185 250 300 500 575 700 750 490 600 650

拖链最小宽度(Bmin) 60 70 120 120 200

拖链最大宽度(Bmax) 200 350 250 550 650

拖链长度(L) 由用户按需要自定

支撑板最大孔径(D1) - 30 50 75 110

矩形孔(Dmax) 14 26 46 72 -

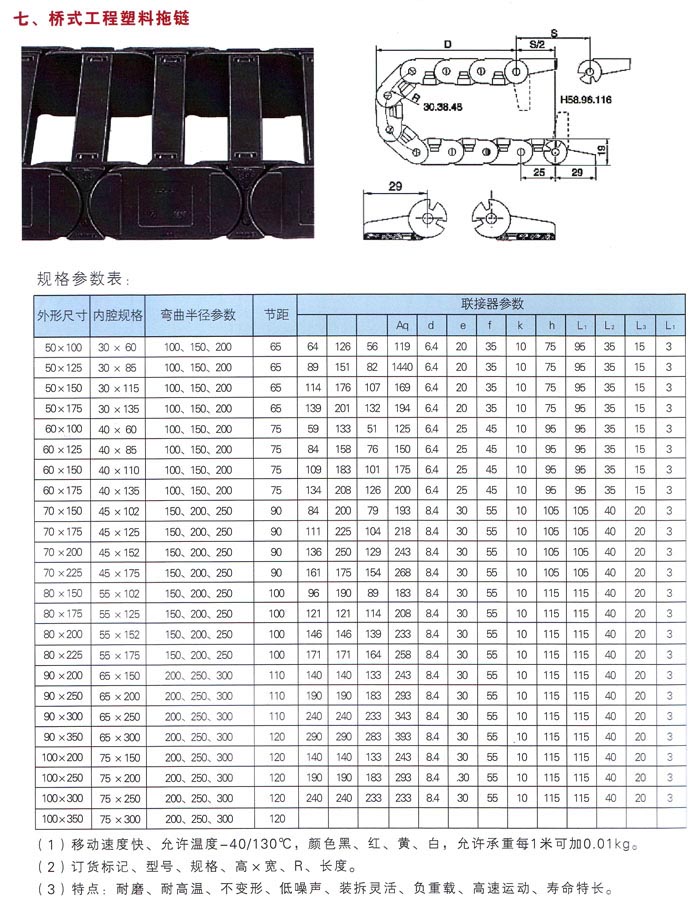

注：1、塑制拖链类似于钢制拖链。
2、长度单位：mm。
