一、产品概述

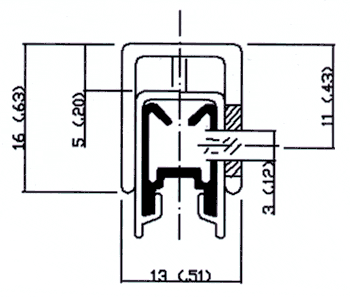

HXPnR-M单极滑线用线是由铜热轧制成，与集电器电刷吻合。母线装在高级绝缘护套内，长度≤4M/根，护套颜色为黄色，其中黄绿相间的是地线，其导电是连续的。水平、垂直方向可弯曲成圆弧段，既可在工厂制造也可现场加工。
| 滑线系列 |
技术参数 |
| 母线 |
电解铜 |
| 型号：相线、地线 |
|
| 最大额定电流35℃ |
100A |
| 直流电阻35℃ |
0.000745Ω/m |
12m中心距的直流电阻
14m中心距的直流电阻 |
0.000747Ω/m |
| 瞬时惯量 |
0.0311L × (cm4)
0.0236L × (cm4) |
| 瞬时电阻 |
0.050W × (cm3)
0.060W × (cm3) |
| 交流额电阻 |
380V |
| 支架间隔 |
0.8m |
| 滑线定长度 |
400mm |
| 截面尺寸 |
9.6 × 15.2mm |

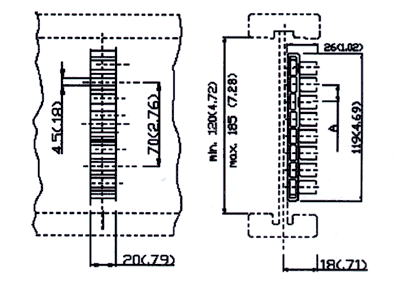

二、支架
支架是由工程塑料制成的。可以组合排列成多极，能支撑滑线，防止没有线弯曲、折断。两类支架，一种支架中心距为12mm，另一种支架为14mm。支架在直线段，每隔0.8m装一只，在弯道处每隔0.4m装一只。
| 名称 |
型号 |
极数 |
中心距(A) |
| 支架 |
HXPnRM100 |
8，10 |
14mm，12mm |

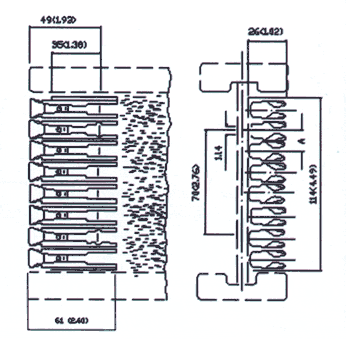

三、集电器
集电器除与母线接触部分以外，都是绝缘的，既可水平安装，又可垂直安装。有±10mm的调节量吸收运动误差，黄绿相间色的是地线。单刷片有效电流是50A，双刷片有效电流为100A。与6极、8极、10极的滑线配套使用，需经常检查和更换损坏刷片，操作十分简单方便。
| 名称 |
型号 |
极数 |
中心距(A) |
| 集
电
器 |
MJD100 |
6
8
10
2 × 6
2 × 8
2 × 10 |
14mm
14mm
12mm
14mm
14mm
12mm |
四、端帽
端帽使用于分段供电区和道叉接头处。使用端帽，集电器能顺利通过接头处，在水平和垂直方向有±3mm的调节量，可以在此处引入电缆供电。
| 名称 |
型号 |
极数 |
中心距(A) |
| 端帽 |
DM100 |
6
8
10 |
14
14
12 |
五、伸缩接头（热膨胀补偿接头）
该接头提供2-10mm的空隙来补偿，由于温度变化引起滑线邮向的膨胀和收缩。

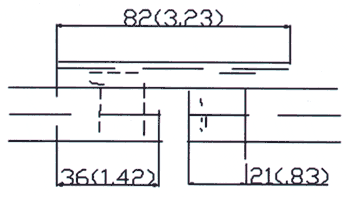

六、耦合接头
该接头能把滑线导电母线连接起来，用螺丝紧固，防止松动，如此，可任意连续延长滑线。在每个耦合接头处都有防触电塑料护套。

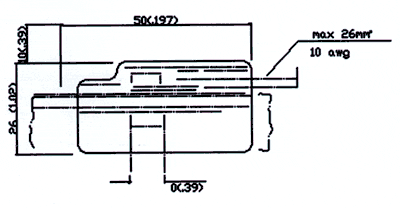

七、供电接头
最大导线载流量为60A
供电接头能把电缆电源引入滑线，既可供电，也可作耦合结头用，末端馈电则用末端供电接头。

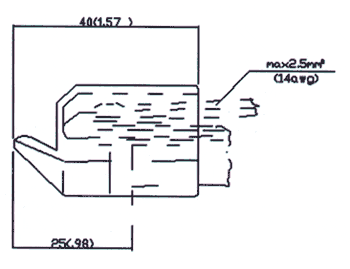

八、末端供电接头
最大载流量为32A，末端供电接头能把电缆电源从滑线末端引入。

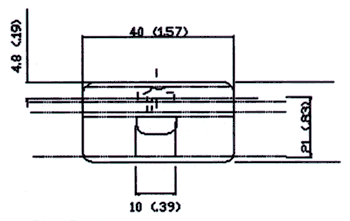

九、固定夹
固定夹是为防止滑线母线和护套之间滑动。 |
