Q3HB220M为等角度恒力矩细分型驱动器，驱动电压为AC110V-220V，适配电流在7.0A以下、外径86-130mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于二相和五相混合式步进电机。定位精度最高可达60000步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。
特点
● 高性能、低价格
● 设有16档等角度恒力矩细分，最高分辨率60000步/转
● 最高反应频率可达200Kpps
● 步进脉冲停止超过100ms时，线圈电流自动减到设定值
● 双极恒流斩波方式
● 光电隔离信号输入/输出
● 驱动电流0.6A/相到7.0A/相分16档可调
● 单电源输入，电压范围：AC110V-220V
● 相位记忆功能（注：输入停止超过5秒后，驱动器自动记忆当时电机相位，重新上电或MF信号由低电平变为高电平时，驱动器自动恢复电机相位）

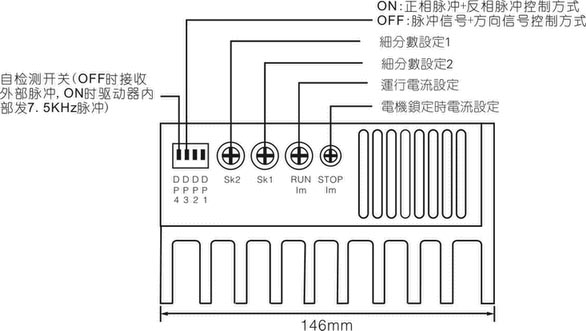

功能设定示意图
电流设定
1、STOP/Im为保持状态输出电流设置电位器，可设置为正常输出电流的20％-80％（顺时针增大，逆时针减小）
2、RUN/Im为正常工作输出电流设置开关（详见下表）
|
R-1
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
A
|
B
|
C
|
D
|
E
|
F
|
|
Im (A)
|
0.6
|
1.1
|
1.5
|
2.0
|
2.5
|
2.9
|
3.2
|
3.6
|
4.0
|
4.5
|
5.0
|
5.5
|
5.8
|
6.3
|
6.6
|
7.0
|
细分设定
Q3HB220M驱动器设有两组细分，每组16档，由16位拨码开关SK1/SK2分别设定。（以SK1细分设定为例），附表如：
|
SK1
|
F
|
E
|
D
|
C
|
B
|
A
|
9
|
8
|
|
脉冲数/转
|
400
|
500
|
600
|
800
|
1000
|
1200
|
2000
|
3000
|
|
SK1
|
7
|
6
|
5
|
4
|
3
|
2
|
1
|
0
|
|
脉冲数/转
|
4000
|
5000
|
6000
|
10000
|
12000
|
20000
|
30000
|
60000
|
SK2为第二组，与第一组的细分设定相同。
SM细分选择信号为低电平时选定由SK1组所选定的细分，高电平时选定由SK2设定的细分，用户可把这两组细分设置成不同的细分数。在高速时用低细分的一组，低速时用高细分的一组。

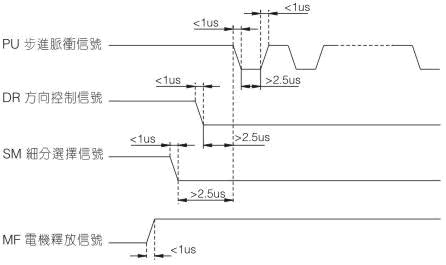

输入信号波形时序图
！注意
1、输入电压不能超过交流220V；
2、输入控制信号电平为5V，当高于5V时需要接限流电阻；
3、驱动器温度超过70度时驱动器停止工作，故障指示灯O.H亮，直到驱动器温度降到50度时，驱动器自动恢复工作。出现过热保护请加装散热器；
4、过流（负载短路）故障指示灯O.H亮，请检查电机接线及其他短路故障，排除后需要重新上电恢复；
5、欠压（电压小于AC110V），故障指示灯O.H亮；
6、TM工作指示灯，当TM信号有效时此灯亮。
