Q2HB34MA为等角度恒力矩细分型驱动器，驱动电压DC12-40V，适配6或8出线，电流在3A以下，外径42-86mm的各种型号二相混合式步进电机。该驱动器内部采用独特的控制电路，用此电路可以使电机噪音减小，电机运行更平稳，电机的高速性能可提高30％以上，而驱动器的发热可减少50％。广泛运用于雕刻机、
激光打标机、激光内雕机等分辨率较高的小型数控设备上。
特点
◆ 高性能、低价格
◆ 设有4档等角度恒力矩细分，最高64细分
◆ 最高反应频率可达200Kpps
◆ 步进脉冲超过100ms时，线圈电流自动减半
◆ 双极恒流斩波方式
◆ 光电隔离信号输入/输出
◆ 驱动电流从0.5A/相到3A/相连续可调
◆ 单电源输入，电压范围：DC12~40V
功能设定示意图
工作电流设定示意图
Im 电位器

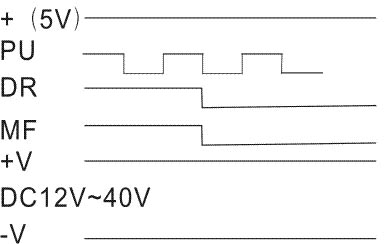

输入信号波形时序图

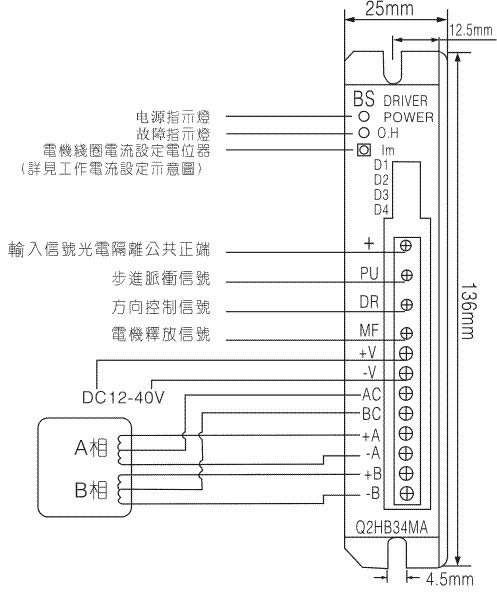

驱动器接线示意图
！注意
1、千万不要将电源接反，输入电压不要超过DC40V。
2、输入控制信号电平为5V，当高于5V时需接限流电阻。
3、驱动器温度超过70度时故障指示灯O.H亮，驱动器停止工作，直到驱动器温度降到50度，驱动器自动恢复工作，出现过热保护请加装散热器。
4、此型号驱动器由于采用特殊的控制电路，故必须使用6出线或8出线电机。
Q2HB34MA细分设定表
|
STEP/REV
|
1600
|
3200
|
6400
|
12800
|
|
D4
|
ON
|
OFF
|
ON
|
OFF
|
|
D3
|
ON
|
ON
|
OFF
|
OFF
|
