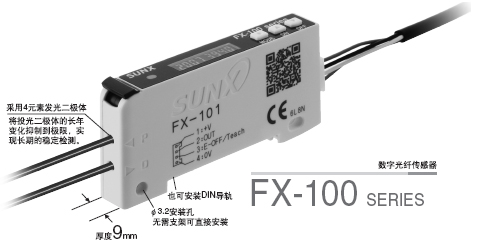

panasonic光纤放大器FX-101,FX-101-CC2,FX-102
便于理解
备有2个数字画面，可以同时确认基准值、入光量，以及进行各种设定时，发挥极强的操作性。
只需按下 △ (UP按钮)、 △ (DOWN按钮)便可直接调节基准值。可类似于调节式传感器使用。当然也备有锁定功能。
通用性

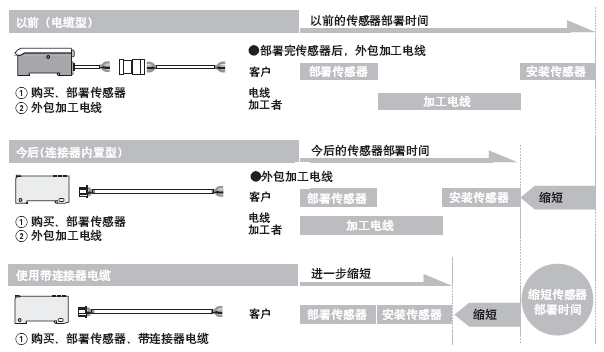

使用的连接器为通用连接器，因此可大大降低传感器购买后的连接器加工费和加工所需的传感器部署时间。微型光电传感器PM-64系列和连接器零部件可通用。
SUNX光纤传感器商品体系
可以根据用途选择。

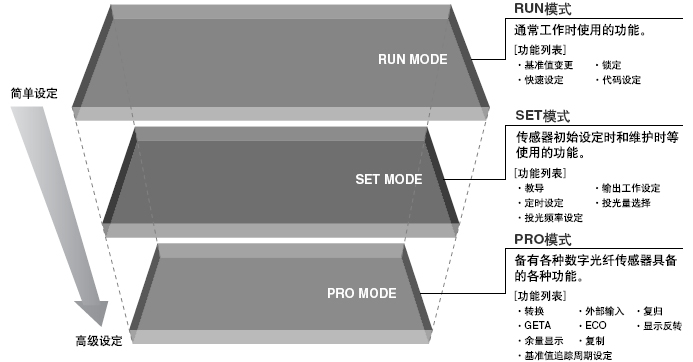

根据设定内容的级别明确分为：日常进行的设定为“RU N模式” 、基本设定为“SET模式”、高级功能为“PRO模式”。
设定操作既便于理解又简单。
RUN MODE
面向现场操作者 面向设计负责人
只需选择事先设定的数值便可设定传感器。
| 号码 |
输出工作 |
投光量选择 |
定时 |
| -00- |
遮光时ON |
OFF |
无 |
| -01- |
遮光时ON |
ON |
无 |
| -02- |
遮光时ON |
OFF |
OFF延迟10ms |
| -03- |
遮光时ON |
ON |
OFF延迟10ms |
| -10- |
入光时ON |
ON |
ON延迟40ms |
| -11- |
入光时ON |
OFF |
ON延迟40ms |
| -12- |
入光时ON |
ON |
ON延迟10ms |
| -13- |
入光时ON |
OFF |
ON延迟10ms | |
|
用电话时也能通过“数值”顺利确认。也易于对海外客户进行技术支持。
 |
SET MODE
面向现场操作者
只需在有检测物体的状态下按下ON按钮，在无检测物体的状态下按下OFF按钮。不必转换或判断入光时ON ( L_ON)、遮光时ON(d_ON)。
<设定实例>
面向设计负责人
如果在近距离检测或检测透明或微小物体时，受光水平逐渐饱和，可调节传感器的投光量，而“无需改变反应时间”使检测稳定。
面向现场操作者
（FX-101□：最多防干扰3台 FX-102□：最多防干扰4台）
设定每台的投光频率，防止相互干扰。设定时，投光会闪光，因此设定的光纤一目了然。另外，由于不是通过光通信防干扰，因此不必像以前那样贴近安装放大器，即使放大器之间有距离也能发挥其功能。
※如果转换投光频率，反应时间也将变化。
仅教导无检测物体的状态(入光量稳定状态)，设定[基准值]。便于有背景物体时的检测和微小物体的检测。也可根据外部输入进行教导。
PRO MODE
面向现场操作者
由于根据长期的环境变化(灰尘等)追踪投光量的变化，可在任意周期确认入光量，自动再次设定基准值。
将每个放大器的现入光量补正为指标值，可减少偏差。
可确认相对于现入光量基准值的余量。无余量时，可使数字指示屏闪烁。
可通过外部输入进行投光停止、限定/AUTO教导、ECO的设定。
可将主侧放大器的设定内容复制到副侧放大器。可削减工数、人为错误。
备有数字光纤传感器具备的功能·性能，实现低价格！
与本公司以前生产的数字型相比，FX-100的购买更简便。也非常适合代替调节型和教导型的传感器。
订购指南
放大器
| 种类 |
形状 |
型号 |
投光二极体 |
输 出 |
| 标准型 |
|
 |
FX-101(注2) |
红色LED |
NPN开路集电极晶体管 |
| M8插入式连接器型 |
FX-101-Z(注3) |
NPN开路集电极晶体管 |
| |
FX-101P(注2) |
PNP开路集电极晶体管 |
| M8插入式连接器型 |
FX-101P-Z(注3) |
PNP开路集电极晶体管 |
电
缆
组
合
(注1) |
FX-101-CC2 |
NPN开路集电极晶体管 |
| FX-101P-CC2 |
PNP开路集电极晶体管 |
| 长距离型 |
|
FX-102(注2) |
NPN开路集电极晶体管 |
| M8插入式连接器型 |
FX-102-Z(注3) |
NPN开路集电极晶体管 |
| |
FX-102P(注2) |
PNP开路集电极晶体管 |
| M8插入式连接器型 |
FX-102P-Z(注3) |
PNP开路集电极晶体管 |
电
缆
组
合
(注1) |
FX-102-CC2 |
NPN开路集电极晶体管 |
| FX-102P-CC2 |
PNP开路集电极晶体管 |
注：
1) 附带带连接器电缆，长2m(CN-14A-C2)。
2) 请务必使用另售的带连接器电缆CN-14A-C□、连接器CN-14A或J.S.T.Mfg.Co.,Ltd生产的连接器
(接点：SPHD-001T-P0.5，套壳：PAP-04V-S)。
3) 请务必使用另售的带M8连接器电缆CN-24A-C□。 |
附件
(带连接器电缆，长2m) ※仅附带于电缆组合型
配件(另售)
| 品名 |
型号 |
说明 |
| 带连接器电缆 |
CN-14A-C1 |
长1m |
0.2mm2 4芯一端带连接器的橡皮绝缘软电缆
电缆外径：φ 3.7mm |
| CN-14A-C2(注1) |
长2m |
| CN-14A-C3 |
长3m |
| CN-14A-C5 |
长5m |
带连接器电缆
(耐弯曲性电缆规格) |
CN-14A-R-C1 |
长1m |
| CN-14A-R-C2 |
长2m |
| CN-14A-R-C3 |
长3m |
| CN-14A-R-C5 |
长5m |
| M8带连接器电缆 |
CN-24A-C2 |
长2m |
适用于一端带M8插入式连接器型
电缆外径:φ4mm |
| CN-24A-C5 |
长5m |
| 连接器 |
CN-14A |
每套套壳10个，接点40个 |
| 保护罩 |
FC-FX-1 |
保护放大器的调节面。 |
| 放大器安装支架 |
MS-DIN-4 |
放大器专用的安装支架。 |
| 尾盘 |
MS-DIN-E (每套2个) |
当串联连接多个放大器，或在DIN导轨上移动放大器时，这些尾盘确保所有的放大器安全安装并充分连接。 |
| 注：1) 附带于电缆组合型(FX-10□-CC2)。 |
J.S.T.Mfg.Co.,Ltd生产 接点：SPHD-001T-P0.5，套壳：PAP-04V-S
注意：推荐产品的详情，请向厂商咨询。
J.S.T.Mfg.Co.,Ltd生产 型号：YC-610R
注意：推荐产品的详情，请向厂商咨询。
M8带连接器电缆 |
保护罩 |
• CN-24A-C□
 |
• FC-FX-1
 |
放大器安装支架 |
带连接器电缆 |
连接器 |
• MS-DIN-4
 |
• CN-14A(-R)-C□
 |
• CN-14A
 |
规格
| 种类 |
标准型 |
长距离型 |
| |
电缆组合 |
|
电缆组合 |
| NPN输出 |
FX-101(-Z)(注4) |
FX-101-CC2 |
FX-102(-Z)(注4) |
FX-102-CC2 |
| PNP输出 |
FX-101P(-Z)(注4) |
FX-101P-CC2 |
FX-102P(-Z)(注4) |
FX-102P-CC2 |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
| 消耗电力 |
通常时：720mW以下(电源电压24V时，消耗电流30mA以下)
ECO模式时：600mW以下(电源电压24V时，消耗电流25mA以下) |
| 输出 |
NPN开路集电极晶体管
最大流入电流：100mA
外加电压：30V DC以下(输出和0V之间)
剩余电压：1.5V以下(流入电流为100mA时) |
PNP开路集电极晶体管
最大流出电流：100mA
外加电压：30V DC以下(输出和+V之间)
剩余电压：1.5V以下(流出电流为100mA时) | |
| 输出工作 |
入光时ON或非入光时ON 可通过SET模式转换 |
| 短路保护 |
装 备 |
| 外部输入 |
NPN无接点输入
信号条件
High：＋8V～＋V DC或开路
Low：0～＋2V DC(流出电流0.5mA以下)
输入阻抗：约10kΩ |
PNP无接点输入
信号条件
High：＋4V～＋V DC(流入电流0.5～3mA)
Low：0～＋0.6V DC或开路
输入阻抗：约10kΩ | |
| 反应时间 |
投光频率0：250μs以下(出厂状态)
投光频率1：450μs以下
投光频率2：500μs以下
投光频率3：600μs以下 | |
投光频率1：2.5ms以下(出厂状态)
投光频率2：2.8ms以下
投光频率3：3.2ms以下
投光频率4：5.0ms以下 | |
| 灵敏度设定方法 |
2点教导/限定教导/全自动教导 |
| 工作状态指示灯 |
橙色LED(输出ON时亮起) |
| 数字显示 |
4位(绿色)+4位(红色)LCD显示 |
| 设定灵敏度微调功能 |
装 备 |
| 定时器功能 |
ON延迟定时器/OFF延迟定时器 可调节有效或无效
［定时时间：1ms、5ms、10ms、20ms、40ms、50ms、100ms、500ms、1,000ms］ |
| 投光量选择功能 |
装备 可调节有效或无效 |
| 防干扰功能 |
装备 投光频率转换式(注2)
(投光频率1、2、3中的功能) |
装备 投光频率转换式(注2)
(投光频率1、2、3、4中的功能) |
环
境
性
能 |
周围温度 |
－10～＋55°C(4～7台贴近安装时：－10～＋50°C，8～16台贴近安装时：－10～＋45°C)
(注意不可结露、结冰) 存储：－20～＋70°C |
| 周围湿度 |
35～85%RH、存储：35～85%RH |
| 周围照明度 |
白炽光：受光面照明度3,0000 x |
| 耐电压 |
AC1,000V 1分钟 所有电源连接端子与外壳之间(注3) |
| 绝缘电阻 |
DC250V兆时20MΩ以上 所有电源连接端子与外壳之间(注3) |
| 耐振动 |
频率10～150Hz 双振幅0.75mm XYZ各方向2小时 |
| 耐冲击 |
频率98m/s2(约10G) XYZ各方向5次 |
| 投光二极体(调制式) |
红色LED(投光波峰波长：632nm) |
| 材质 |
外壳：聚碳酸酯，按钮开关：聚碳酸酯，光纤固定杆：PBT |
| 连接方式 |
连接器连接式(注4) |
| 接线长度 |
用0.3mm2以上电缆可最大延长至100m |
| 重量 |
主体重量：约15g
包装重量：约35g |
主体重量：约15g
包装重量：约75g |
主体重量：约15g
包装重量：约35g |
主体重量：约15g
包装重量：约75g |
| 附件 |
－ |
CN-14A-C2
(带连接器电缆，长2m)：1根 |
－ |
CN-14A-C2
(带连接器电缆，长2m)：1根 |
注：
1) 在未指定的测定条件下，周围温度＝＋23℃。
2) 使用防干扰功能时，请将想防干扰的两个放大器的投光频率相互设定成不同的值。
但是，请注意FX-101(P)/FX-101(P)-CC2的投光频率0(出厂状态)不能起动防干扰功能。
3) 耐电压和绝缘电阻是放大器单体的值。
4) 型号名末尾没有“-CC2”的机型不附带连接器电缆(CN-14A-C2)。
请务必使用另售的带连接器电缆CN-14A-C□或连接器CN-14A或J.S.T.Mfg.Co.,Ltd生产的连接器(接点：SPHD-001T-P0.5，套壳：PAP-04V-S)。
型号名末尾带“-Z”的为M8插入式连接器型。请确保使用选购件M8插入式连接器电缆CN-24A-C□。 |

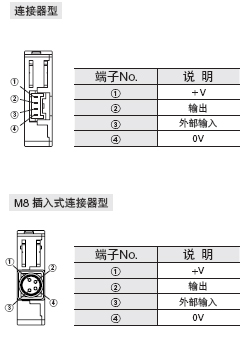

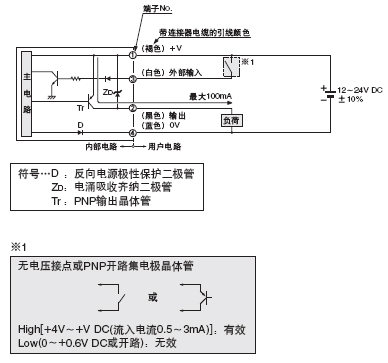

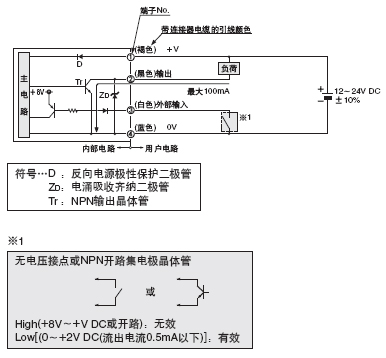

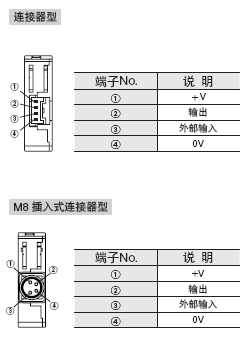

I/O电路图和线路图
FX-10□(-Z/-CC2) NPN输出型
FX-10□P(-Z/-CC2) PNP输出型
