DC电源型
| 种 类 |
透过型 |
回归反射型 |
扩散反射型 |
| |
带偏极滤光器 |
| 型号 |
NPN输出型 |
CY-21 |
CY-27 |
CY-29 |
CY-22 |
| PNP输出型 |
CY-21-PN |
CY-27-PN |
CY-29-PN |
CY-22-PN |
| 检测距离 |
12m |
3m(注1) |
1.5m(注1) |
120mm(注2) |
| 检测物体 |
φ8mm以上不透明体 |
φ 50mm以上不透明体或半透明体(注1) |
φ 50mm以上不透明体、半透明体或有光泽物体(注1) |
不透明体、半透明体或透明体 |
| 应差 |
———— |
工作距离的15%以下 |
重复精度
(垂直于检测轴) |
0.1mm以下 |
0.3mm以下 |
| 电源电压 |
10～30V DC 脉动P-P10%以下 |
| 消耗电流 |
投光器：20mA以下
受光器：25mA以下 |
25mA以下 |
| 输出 |
NPN开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：1.5V以下(流入电流为100mA时) |
PNP开路集电极晶体管
·最大源电流：100mA
·外加电压：30V DC以下(输出和＋V之间)
·剩余电压：1.5V以下(源电流为100mA时) | |
| 输出工作 |
可通过控制输入选择入光时ON或非入光时ON |
| 短路保护 |
装备 |
| 反应时间 |
2ms以下 |
| 投光停止功能 |
装 备 |
———— |
| 工作状态指示灯 |
红色LED(输出为ON时亮起) |
| 投光指示灯 |
红色LED(在光轴投光时亮起) |
———— |
| 环境性能 |
保护构造 |
IP67(IEC) |
| 周围温度 |
－25～＋55°C(注意不可结露、结冰)，存储：－30～＋70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度3,000 x |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率：10～500Hz，双振幅：1.5mm(最大10G),X,Y和Z各方向2小时 |
| 耐冲击 |
加速度：500m/s2(约50G)，X,Y和Z各方向3次 |
| 投光二极体 |
红外线LED(调制式) |
红色LED(调制式) |
红外线LED(调制式) |
| 投光波峰波长 |
950μm |
660μm |
950μm |
| 材质 |
外壳：PBT，透镜：聚碳酸酯 |
外壳：PBT，前罩：丙烯 |
| 电缆 |
0.34mm2 4芯(透过型投光器：3芯) 橡皮电缆，长2m |
| 电缆延长 |
0.34mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根) |
| 重量 |
投光器：约90g
受光器：约100g |
约100g |
| 附件 |
螺母：4个 |
螺母：2个 |
注：回归反射型传感器不附带反射镜。请另行选购合适的反射镜或反光带。 注：
1) 回归反射型传感器的检测距离与检测物体是对反射镜RF-230(另售)的值。
2) 扩散反射型传感器的检测距离是以白色无光泽纸(200×200mm)作为检测物体时测得的。
注：回归反射型传感器不附带反射镜。
NPN输出型
| 种 类 |
形 状 |
检测距离 |
型 号 |
电源电压 |
输 出 |
输出工作 |
D
C
电
源
型 |
透过型 |
 |
12m |
CY-21 |
10～30V DC |
NPN开路集电极晶体管 |
可通过控制输入选择入光时ON或非入光时ON |
| CY-21-PN |
PNP开路集电极晶体管 |
回
归
反
射
型 |
|
 |
3m(注) |
CY-27 |
NPN开路集电极晶体管 |
| CY-27-PN |
PNP开路集电极晶体管
|
带偏极
滤光器 |
1.5m(注) |
CY-29 |
NPN开路集电极晶体管 |
| CY-29-PN |
PNP开路集电极晶体管 |
| 扩散反射型 |
 |
120mm |
CY-22 |
NPN开路集电极晶体管 |
| CY-22-PN |
PNP开路集电极晶体管 |
注：回归反射型传感器不附带反射镜。请另行选购合适的反射镜和反光带。
注：回归反射型的检测距离是对反射镜RF-230(另售)的值。
中继连接器型
备有中继连接器型。
| 种 类 |
标准型 |
中继连接器型(注) |
DC
电
源
型 |
NPN输出型 |
透过型
|
CY-21 |
CY-21-J |
| 回归反射型 |
CY-27 |
CY-27-J |
| 带偏极滤光器 |
CY-29 |
CY-29-J |
| 扩散反射型 |
CY-22 |
CY-22-J |
P N P
输
出
型 |
透过型 |
CY-21-PN |
CY-21-PN-J |
| 回归反射型 |
CY-27-PN |
CY-27-PN-J |
| 扩散反射型 |
CY-29-PN |
CY-29-PN-J |
| 带偏极滤光器 |
CY-22-PN |
CY-22-PN-J |
注：请另行订购合适的匹配电缆。
| 种 类 |
型 号 |
说 明 |
| 用于DC电源型 (注1) |
CN-22-C2 |
长度：2m |
适用于透过型传感器的投光器
(2芯)(注2) |
| CN-22-C5 |
长度：5m |
| CN-24-C2 |
长度：2m |
适用于透过型传感器的受光器、回归反射型、扩散反射型(4芯)(注2) |
| CN-24-C5 |
长度：5m |
注：
1) DC电源型的匹配电缆的连接器构造不同，因此不可以互换。
2) 请使用4芯CN-24-C□的投光停止输入。

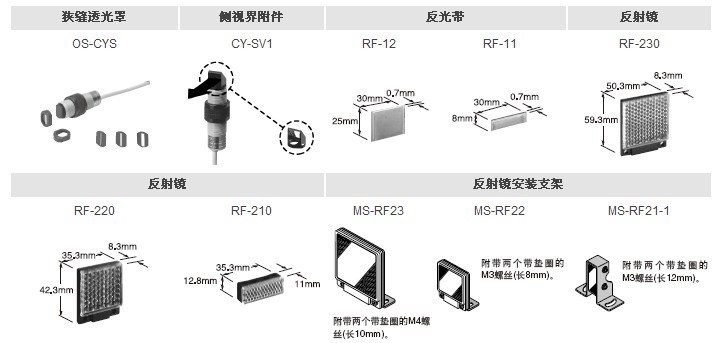

配件(另售)
| 品名 |
型号 |
说明 |
| 狭缝透光罩仅用于透过型传感器 |
OS-CYS |
狭缝尺寸
11.6×0.5mm
狭缝尺寸
11.6×1.5mm
狭缝尺寸
11.6×3mm |
| 安装于投光器上 |
·检测距离：3m
·最小检测物体：φ8mm | |
| 安装于受光器上 |
·检测距离：2.5m
·最小检测物体：φ8mm | |
| 双侧安装 |
·检测距离：0.8m
·最小检测物体：φ 10×0.7mm | |
| |
| 双侧安装 |
·检测距离：5m
·最小检测物体：φ8mm | |
| 双侧安装 |
·检测距离：4.5m
·最小检测物体：φ8mm | |
| 安装于受光器上 |
·检测距离：2m
·最小检测物体：φ 10×2mm | |
| |
| 安装于受光器上 |
·检测距离：7.5m
·最小检测物体：φ8mm | |
| 安装于投光器上 |
·检测距离：7m
·最小检测物体：φ8mm | |
| 安装于投光器上 |
·检测距离：4.5m
·最小检测物体：φ 10×3mm | |
| 侧视界附件仅用于透过型传感器 |
CY-SV1 |
通过附件光轴可弯曲一个合适的角度。·检测距离(双侧安装)：8m |
| 反射镜仅用于回归反射型传感器 |
RF-230 |
·检测距离：3m[CY-27□], 1.5m[CY-29□] |
| RF-220 |
·检测距离：2m[CY-27□], 1.2m[CY-29□] |
| RF-210 |
·检测距离：1m[CY-27□], 0.7m[CY-29□] |
| 反射镜安装支架 |
MS-RF21-1 |
用于RF-210的保护性安装支架防止反射镜受损害，保持对齐。 |
| MS-RF22 |
用于RF-220 |
| MS-RF23 |
用于RF-230 |
| 反光带仅用于回归反射型传感器 |
RF-12 |
·检测距离：0.7m[CY-27□, 0.4m[CY-29□] |
| RF-11 |
·检测距离：0.5m[CY-27□] |
