SUNX光幕SF4B-H24,SF4B-F23
光幕传感器
SF4B系列
特点：耐环境性能升级保护构造IP67 Type 4光幕传感器
产品特点
先进的SUNX光幕传感器始终是行业的先驱
提高了耐环境性能，更易于使用 <新机构> <专利申请中>
尽可能消除接缝的无缝结构是神视的最新研发成果。

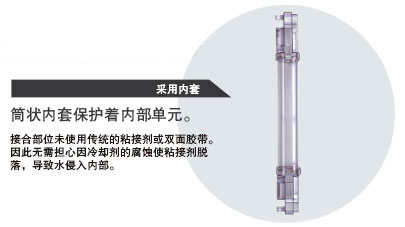

筒状内套保护内部单元。
尽可能消除了单元和透镜面等部位的缝隙(接缝)，使油雾和粉尘等无法侵入，提高了耐环境性能。
SF4B系列已经通过IEC/JIS标准的IP65、IP67测试。(仅版本2)
| IEC/JIS |
说明 |
| IP65 |
| 无论来自哪个方向水的直接喷射，均不会受到不良影响。 |
 |
|
| IP67 |
| 在规定的条件下即使浸没在水中，水也不会进入内部。 |
 |
|
※有关测试条件等的详情，请参阅各相关标准。 |
 |

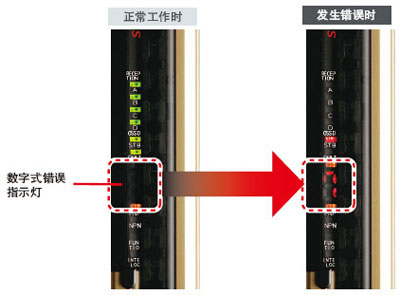

配备数字式错误指示灯
常时检查光幕传感器电缆的误接线、断线、短路，以及内部电路异常或异常入光等故障。在装置调试时电气系统发生故障等
时，通过数字显示告知错误内容。无需像以往那样对LED的闪烁次数计数。
只要告知错误号，通过电话即可顺利进行技术支持。
可快速便捷地确定故障内容

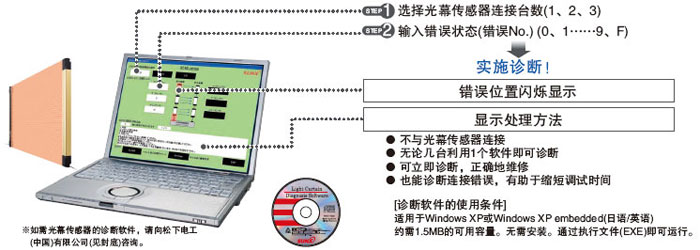

光幕传感器诊断软件
只需在电脑画面上选择光幕传感器显示的错误号，就可直观地显示出错误位置。
同时还显示处理方法，可迅速排除故障。
* WindowsTM是微软公司在美国以及其他国家的商标或注册商标。

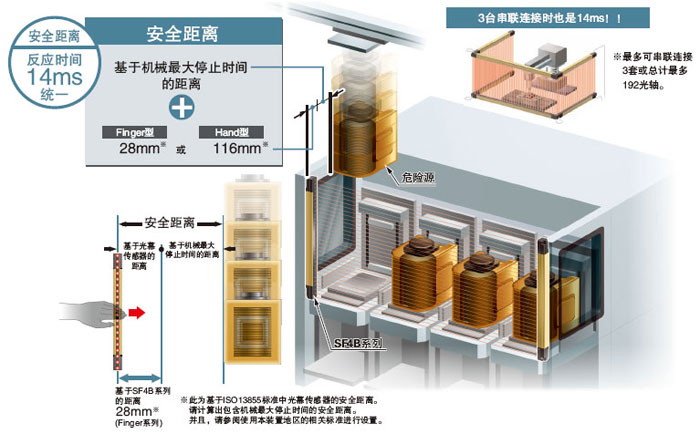

所有机型的反应时间统一为14ms、设计简单
14ms高速反应的实现与光轴数、光轴间距及串联连接台数无关。从而减轻了计算安全距离的工作量。
可根据使用的现场情况，从3种型号中选择光幕传感器
备有保护高度从230mm到1910mm(Finger型为1270mm)的各种规格。3种类型也可混合串联连接。 |
 |
 |
 |
内置净噪控制功能可选择的安全电路

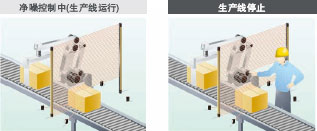

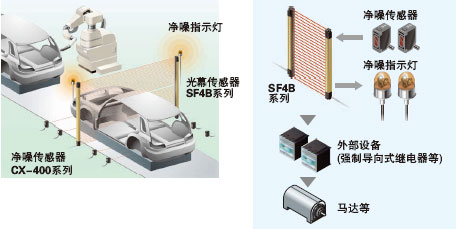

装备净噪控制功能，兼顾安全性和生产率
光幕主体上装备有净噪控制功能，仅在人体通过时生产线停止，而工件通过时则可照常运行。可将净噪传感器和净噪指示灯直接与光幕传感器连接，无需净噪专用的控制器。低成本，且兼顾安全性和生产率。

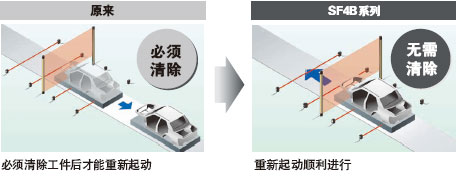

净噪控制中的生产线停止后仍可顺利而安全地重新起动！装备过载功能
即使由于工件导致光幕传感器处于被遮光状态，从而使电源关闭时，或在进入净噪前(净噪传感器只有一个被遮光的状态)生产线停止时，装置也可顺利且安全地重新起动，无需清除遮光的工件。
(示例)光幕传感器处于被遮光状态导致电源关闭时

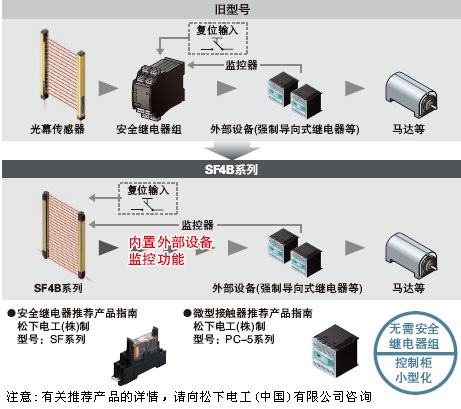

构筑无需专用安全继电器组的安全电路
光幕传感器主体内置有外部设备的监控功能(继电器熔敷监视等)及联锁功能等的安全继电器组功能。无需安全继电器组即可构建安全电路，由于能使控制柜更加小型化，从而有助于降低成本。

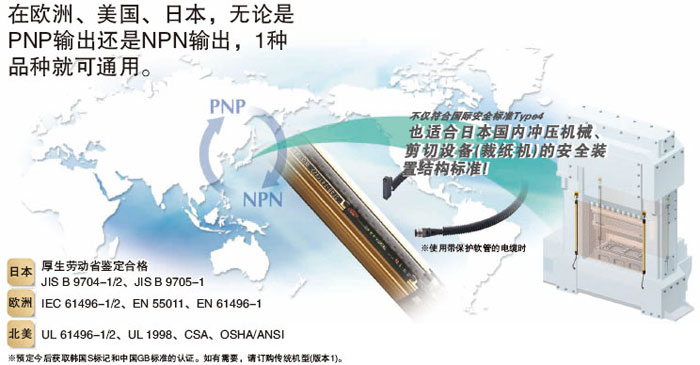

世界通用的全球化规格
适用于PNP/NPN两种极性
SF4B系列的1个品种可适用于PNP晶体管输出和NPN晶体管输出。PNP的国外设备，NPN传感器的调换，正极接地的工厂，设备的国外转移等等，1个品种即可适用于全球各种控制电路。

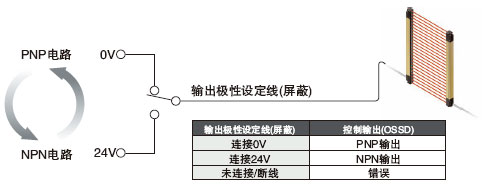

极性可通过接线筒单切换
输出极性设定线(屏蔽)连接到0V为PNP输出，连接到24V则切换到NPN输出。
力求使用便捷的特色设计
|

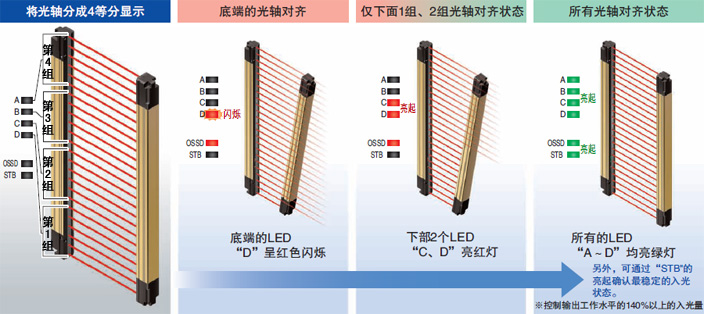

一眼就可确认入光位置的光轴对齐指示灯
光轴对齐指示灯将光幕传感器的光轴分成4等分显示。作为光轴的对齐基准，当底端(或顶端)的光轴对齐时，LED呈红色闪烁。此后，光轴对齐的部分依次亮红灯，如果所有光轴都入光则所有的LED均亮绿灯。再加上稳定入光指示灯(STB)，可实现更加稳定的设置。 |
 |
|
利用光轴调节器施工，简单方便
通过激光光点进行光轴的调整。由于采用干电池驱动，因此在设备接通电源前就可完成光轴的调整。

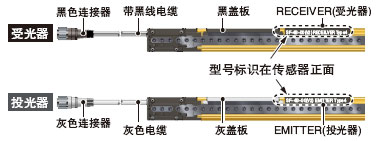

易于辨别投光器和受光器
投光器为灰色，受光器为黑色，容易识别。可减少施工和维修中因误配线或误识别引起的故障。而且，还可从光幕传感器的正面确认型号。
 |
|
施工性能大幅提高(专利申请中)
由于光轴调节用的内六角螺栓是从便于作业的前面安装的，可在确认螺栓位置的同时便捷地调节光轴。采用M5螺栓可直接牢固地固定光轴的调节部分，不易引起光轴偏移的结构。
无需防干扰线即可减少相互干扰
装备了强抗干扰的ELCA(Extraneous Light Check & Avoid)功能。由于光幕传感器的扫描时间可自动转换，从而可免受干扰的影响，因此无需在装置间进行防干扰配线。
减少了因外部光线引起的误动作
采用双重扫描方式※、重试处理等SUNX独创的新功能，可以避免外围设备带来的瞬时性的外部光线干扰，减少了外部光线干扰造成的误动作，从而减少了机器的频繁停机重启。
※已取得实用新案 |
可实现安全电路的简单构建、简单施工备有专用配件

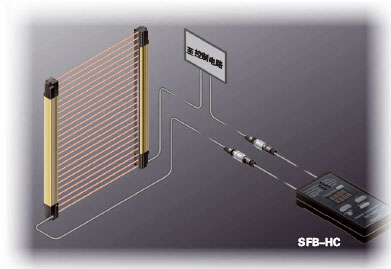

可手动进行各种设定的手动控制器 SFB-HC
|
可针对特定光轴的净噪控制功能
使用手动控制器SFB-HC※(另售)，可仅对特定光轴进行净噪控制。由于可指定光轴，因此无需另外设置防止进入用的防护装置。
例如，根据工件高度，从底端起到第10光轴使净噪控制发挥作用时，如果第11光轴以上的光轴被遮光时，即判断为人体，使机器停止。
可选择有效光轴！装备固定消隐功能
装备有即使特定光轴被遮光也不会导致控制输出(OSSD)OFF的固定消隐功能。在进行某些应用时非常方便，例如障碍物长时间将特定光轴遮住等场合。而且当障碍物离开检测区域时，控制输出(OSSD)会强制OFF，因此该功能十分安全。
可选择辅助输出的输出模式
| 模式No. |
说明 |
| 0 |
控制输出(OSSD1、OSSD2)的否定逻辑(出厂设定) |
| 1 |
控制输出(OSSD1、OSSD2)的肯定逻辑 |
| 2 |
投光时：输出ON，非投光时：输出OFF |
| 3 |
投光时：输出OFF，非投光时：输出ON |
| 4 |
不稳定入光时：OFF(注1) |
| 5 |
不稳定入光时：ON(注1) |
| 6 |
净噪时：ON |
| 7 |
净噪时：OFF |
| 8 |
入光时：ON，遮光时：OFF(注2) |
| 9 |
入光时：OFF，遮光时：ON(注2) |
注：
1)当使用固定消隐功能，浮动消隐功能以及净噪功能时该模式不能使用。
2)与固定消隐功能，浮动消隐功能以及净噪功能无关，输出检测区域的入光/遮光状态。
※使用SF4B-口-01和SF-C14EX-01时，不能使用手动控制器。
可使非特定光轴失效！装备浮动消隐功能
可使非特定的1、2或3个光轴失效。当被遮光光轴数在设定光轴数以下时，不会导致控制输出(OSSD)OFF。
工序更替时，例如障碍物在检测区域内移动，以及向光幕传感器的检测区域内放置材料等时，此功能非常方便。
(注1)：如使用浮动消隐功能，则最小检测物体会有改变。详情请参阅“使用指南”(P.46)。
装备有其他多种功能
投光量控制功能
该功能用于减少投光量。可在正常模式和短路模式这两个阶段变更设定。出厂设定为正常模式。
设定内容监控功能
该功能可确认光幕传感器的各种设定。
保护功能
该功能确保只有输入密码时才可变更光幕传感器的设定。出厂设定为保护功能无效。
设定复制功能
可将设定内容复制到其他的光幕传感器中。在重复进行相同设定时，该功能可节约设定时间。
净噪灯诊断的设定
如果使净噪灯诊断失效，那么即使净噪灯关闭，净噪功能也可继续运行。 |
专用控制器单元形成系列

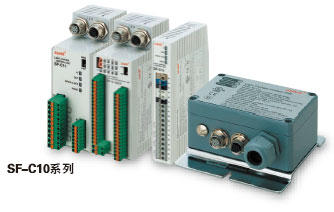

适用于PNP/NPN两种极性！(SF-C10系列)
由于使用1个机种即可进行PNP/NPN的输入切换，从而有助于减少注册号。
采用连接器连接的控制器单元 (SF-C11)
与光幕传感器的接线采用简单的连接器连接。可缩短施工和更换时间。
牢固型控制器单元 (SF-C12)
牢固的金属外壳中内置安全继电器。由于采用IP65保护构造，无需装入控制柜中，可以单独设置使用。
薄型控制器单元 (SF-C13)
厚度仅22.5mm，控制柜内仅有的狭小空间也能安装。
 |
|

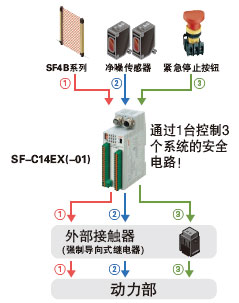

应用扩展单元(SF-C14EX(-01))
将①光幕传感器输出，②净噪控制，③紧急停止按钮这3个系统的安全电路汇集在1台上。

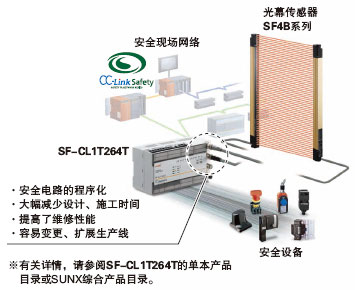

远程I/O单元 (SF-CL1T264T)
将光幕传感器和安全设备连接至CC-Link安全现场网络，可实现网络化和节省配线。
 |
产品构成
|

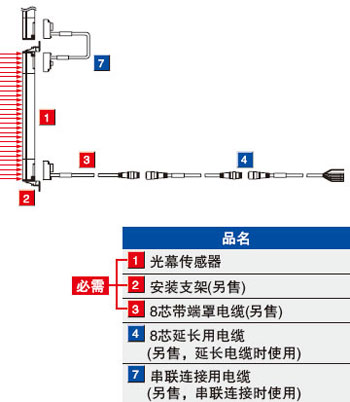

基本构成(8芯电缆)
|

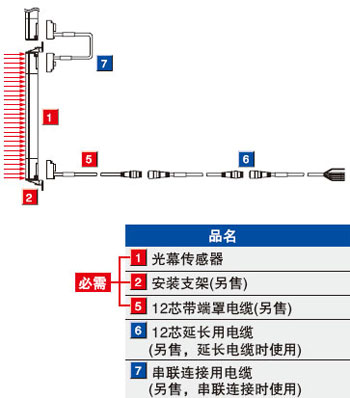

净噪控制构成(12芯电缆、带防干扰线)
|
 |
 |
订购指南

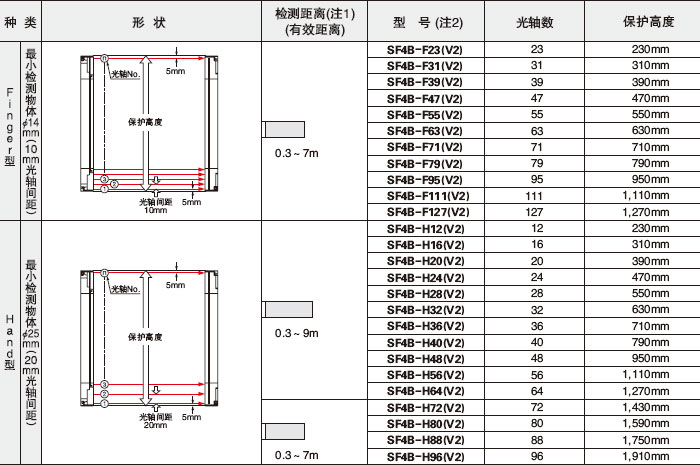

1. 光幕传感器 (光幕传感器不附带安装支架和底帽电缆。请另行订购安装支架和底帽电缆。)
