区域光幕NA2-N12,NA2-N24,sunx 区域光幕NA2-N12,NA2-N24
NA2-N8,NA2-N12,NA2-N16,NA2-N20,NA2-N24,NA2-N28区域光幕,NA2-N8,NA2-N12,NA2-N16,NA2-N20,NA2-N24,NA2-N28区域光幕
| 光轴数 |
8 |
12 |
16 |
20 |
24 |
28 |
| NPN输出型 |
NA2-N8 |
NA2-N12 |
NA2-N16 |
NA2-N20 |
NA2-N24 |
NA2-N28 |
| PNP输出型 |
NA2-N8-PN |
NA2-N12-PN |
NA2-N16-PN |
NA2-N20-PN |
NA2-N24-PN |
NA2-N28-PN |
| 检测高度 |
140mm |
220mm |
300mm |
380mm |
460mm |
540mm |
| 检测距离 |
5m |
| 光轴间距 |
20mm |
| 检测物体 |
φ 30mm以上的不透明体 |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
消
耗
电
量 |
投
光
器 |
作业指示灯 ON |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
1.2W以下 |
| 作业指示灯 OFF |
0.6W以下 |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
受
光
器 |
作业指示灯 ON |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
1.2W以下 |
| 作业指示灯 OFF |
0.6W以下 |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
| 输出 |
<NPN输出型>
NPN开路集电极晶体管
·最大流入电流：100mA
·外加电流：30V DC以下(输出和0V之间)
·剩余电压： 1V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) |
<NPN输出型>
NPN开路集电极晶体管
·最大源电流：100mA
·外加电流：30V DC以下(输出和0V之间)
·剩余电压： 1V以下(源电流为100mA时)
0.4V以下(源电流为16mA时) |
| 输出工作 |
所有光轴入光时ON(一个或多个光轴遮光时OFF) |
| 短路保护 |
装 备 |
| 反应时间 |
10ms以下(使用防干扰功能时12ms以下) |
指
示
灯 |
投光器 |
投光指示灯： 绿色LED×2 (投光时亮起，设定频率A时1个LED亮起，设定频率B时2个LED亮起)
作业指示灯： 红色LED (当使用作业指示灯输入时，亮起，闪烁或熄灭，由工作模式开关选择亮起形式) |
| 受光器 |
工作状态指示灯：红色LED (一个或多个光轴受干扰时亮起)
稳定入光指示灯：绿色LED (稳定接受到所有光轴时亮起)
作业指示灯：红色LED (当作业指示灯输入时，亮起，闪烁或熄灭，由工作模式开关选择亮起形式)
※ 当通过输出的电流过量时，由于短路保护电路的操作，稳定入光指示灯和受光器上的工作状态指示灯会同时闪烁。 |
| 防干扰功能 |
装 备 |
| 投光停止功能 |
装 备 |
环
境
性
能 |
周围温度 |
－10～＋55°C(注意不可结露、结冰), 存储：－10～＋60°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度 3,000 x |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
10～150Hz，双振幅；0.75mm，X，Y和Z各方向2小时 |
| 耐冲击 |
加速度：500m/s2(约50G)，X，Y和Z各方向3次 |
| 投光二极体 |
红外线LED (调制式) |
| 投光波峰波长 |
950μm |
| 材质 |
外壳：耐热ABS，透光罩：聚酯，指示灯罩：丙烯 |
| 电缆 |
0.2mm2 4芯橡皮电缆长3m |
| 电缆延长 |
用0.2mm2以上的电缆全长可延长至25m，用于投光器和受光器 |
| 重量(包括投光器和受光器) |
约350g |
约400g |
约450g |
约500g |
约570g |
约650g |
注：根据以下公式获得消耗电流。
消耗电流＝消耗电量÷电源电压 (例) 如果 NA2-N8 (当作业指示灯亮时) 电源电压为12V时，投光器的消耗电流为：0.7W÷12V ≈ 0.058A＝58mA。

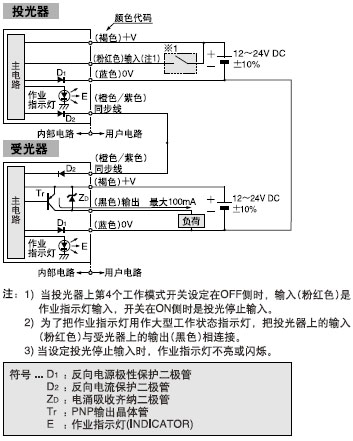

I/O电路图和线路图
NPN输出型
PNP输出型
最大检测高度540mm(28光轴)
实现了薄型树脂盒型区域传感器系列中高达540mm(28光轴)的检测高度。光轴间距20mm(最小检测物体φ 30mm)，检测距离5m，满足多种需求。
薄身，仅13mm厚
仅13mm厚，30mm宽，薄身NA2-N系列与您的设备正好吻合，不会干扰工作。
清晰易见的宽作业指示灯
投光器和受光器两面都装有清晰易见的红色作业指示灯，宽度为102mm。当检测输出直接连接作业指示灯，还可作为大型工作状态指示灯使用。

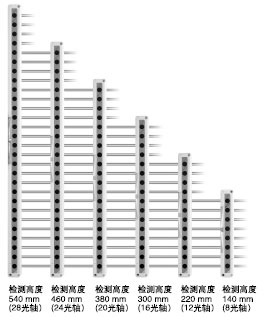

6种检测高度
除原有的12，16和20光轴型外，此系列还包括8，24和28光轴型。有检测高度从540mm(28光轴)至140mm(8光轴)的多种型号可供选择。
用途
勿将本产品用于个人安全保护。
并行安装的防干扰设置 |
方便的投光停止功能 |
| 将两个传感器设为不同的投光频率以防 止相互干扰。同时使用两个传感器可进 行更广区域的检测。 设定频率可根据亮起的投光指示灯数量 决定。 |
通过输入一个外部信号可停止光轴输 出。当开始操作时此为有用的测试运行功能。 |
 |
  |
可选亮起模式 |
全球适用 |
| 用工作模式转换开关可选择作业指示灯的操作。 |
EMC指定适用品并取得UL认证。时备有在欧洲大量需求的PNP输
出型。 |
 |
 |
订购指南
| 种 类 |
形 状 |
检测距离 |
型 号 |
光轴数 |
检测高度(mm) |
输 出 |
NPN
输
出
型 |
 |
5m |
NA2-N8 |
8 |
140 |
NPN开路集电极晶体管 |
| NA2-N12 |
12 |
220 |
| NA2-N16 |
16 |
300 |
| NA2-N20 |
20 |
380 |
| NA2-N24 |
24 |
460 |
| NA2-N28 |
28 |
540 |
PNP
输
出
型 |
NA2-N8-PN |
8 |
140 |
PNP开路集电极晶体管 |
| NA2-N12-PN |
12 |
220 |
| NA2-N16-PN |
16 |
300 |
| NA2-N20-PN |
20 |
380 |
| NA2-N24-PN |
24 |
460 |
| NA2-N28-PN |
28 |
540 |
5m电缆长度型及韩国S标志认证产品
备有5m电缆长度型(标准：3m)、标准型和获得韩国S标志认证的产品。 |
型号表
| 种 类 |
标准型 |
5m电缆长度型 |
韩国S标志认证产品 |
NPN
输
出
型 |
NA2-N8 |
NA2-N8-C5 |
NA2-N8-K |
| NA2-N12 |
NA2-N12-C5 |
NA2-N12-K |
| NA2-N16 |
NA2-N16-C5 |
NA2-N16-K |
| NA2-N20 |
NA2-N20-C5 |
NA2-N20-K |
| NA2-N24 |
NA2-N24-C5 |
NA2-N24-K |
| NA2-N28 |
NA2-N28-C5 |
NA2-N28-K |
配件(另售)
| 品 名 |
型 号 |
说 明 |
| 狭缝透光罩 |
OS-NA2-N8 |
适用于8光轴 |
狭缝透光罩阻止投光或受光的光轴数封口型：10个一套(5传感器套)检测距离： 4m( 单侧安装)1.5m(两侧安装) |
| OS-NA2-N12 |
适用于12光轴 |
| OS-NA2-N16 |
适用于16光轴 |
| OS-NA2-N20 |
适用于20光轴 |
| OS-NA2-N24 |
适用于24光轴 |
| OS-NA2-N28 |
适用于28光轴 |
传感器安装
支架(注) |
MS-NA1-1 |
4个支架为一套附带8个带垫圈的M4螺丝(长18mm)(使用4个带垫圈的螺丝)，8个螺母，4个挂钩，4个垫片和4个带垫圈的M4螺丝(长15mm)。
MS-NA1-1不附带垫片。带有垫圈的M4螺丝(长15mm)不可用于NA2-N系列。 |
| MS-NA2-1 |
| 传感器支撑支架 |
OS-NA2-N8 |
适用于8光轴 |
在强烈振动环境下支撑传感器机身。2个支架为一套 |
| OS-NA2-N12 |
适用于12光轴 |
| OS-NA2-N16 |
适用于16光轴 |
| OS-NA2-N20 |
适用于20光轴 |
| OS-NA2-N24 |
适用于24光轴 |
| OS-NA2-N28 |
适用于28光轴 |
注：请勿将传感器安装支架固定在传感器的前面。
狭缝透光罩 |
方便的投光停止功能 |
方便的投光停止功能 |
| OS-NA2-N |
MS-NA1-1 / MS-NA2-1 |
MS-NA3-N |
 |
  |
 |
狭缝透光罩可保证投光或受光的光轴数，因而减少了相邻传感器间的干扰。
当光线太强穿过物体时也可使用。卸下前罩(铭板)。
使用狭缝透光罩时检测距离缩短。 |
| 附带带垫圈的M4螺丝、螺母和挂钩。 |
附带带垫圈的M4螺丝、螺母、挂钩和垫片。 | |
|
规格
| 光轴数 |
8 |
12 |
16 |
20 |
24 |
28 |
| NPN输出型 |
NA2-N8 |
NA2-N12 |
NA2-N16 |
NA2-N20 |
NA2-N24 |
NA2-N28 |
| PNP输出型 |
NA2-N8-PN |
NA2-N12-PN |
NA2-N16-PN |
NA2-N20-PN |
NA2-N24-PN |
NA2-N28-PN |
| 检测高度 |
140mm |
220mm |
300mm |
380mm |
460mm |
540mm |
| 检测距离 |
5m |
| 光轴间距 |
20mm |
| 检测物体 |
φ 30mm以上的不透明体 |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
消
耗
电
量 |
投
光
器 |
作业指示灯 ON |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
1.2W以下 |
| 作业指示灯 OFF |
0.6W以下 |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
受
光
器 |
作业指示灯 ON |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
1.2W以下 |
| 作业指示灯 OFF |
0.6W以下 |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
| 输出 |
<NPN输出型>
NPN开路集电极晶体管
·最大流入电流：100mA
·外加电流：30V DC以下(输出和0V之间)
·剩余电压： 1V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) |
<NPN输出型>
NPN开路集电极晶体管
·最大源电流：100mA
·外加电流：30V DC以下(输出和0V之间)
·剩余电压： 1V以下(源电流为100mA时)
0.4V以下(源电流为16mA时) |
| 输出工作 |
所有光轴入光时ON(一个或多个光轴遮光时OFF) |
| 短路保护 |
装 备 |
| 反应时间 |
10ms以下(使用防干扰功能时12ms以下) |
指
示
灯 |
投光器 |
投光指示灯： 绿色LED×2 (投光时亮起，设定频率A时1个LED亮起，设定频率B时2个LED亮起)
作业指示灯： 红色LED (当使用作业指示灯输入时，亮起，闪烁或熄灭，由工作模式开关选择亮起形式) |
| 受光器 |
工作状态指示灯：红色LED (一个或多个光轴受干扰时亮起)
稳定入光指示灯：绿色LED (稳定接受到所有光轴时亮起)
作业指示灯：红色LED (当作业指示灯输入时，亮起，闪烁或熄灭，由工作模式开关选择亮起形式)
※ 当通过输出的电流过量时，由于短路保护电路的操作，稳定入光指示灯和受光器上的工作状态指示灯会同时闪烁。 |
| 防干扰功能 |
装 备 |
| 投光停止功能 |
装 备 |
环
境
性
能 |
周围温度 |
－10～＋55°C(注意不可结露、结冰), 存储：－10～＋60°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度 3,000x |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
10～150Hz，双振幅；0.75mm，X，Y和Z各方向2小时 |
| 耐冲击 |
加速度：500m/s2(约50G)，X，Y和Z各方向3次 |
| 投光二极体 |
红外线LED (调制式) |
| 投光波峰波长 |
950μm |
| 材质 |
外壳：耐热ABS，透光罩：聚酯，指示灯罩：丙烯 |
| 电缆 |
0.2mm2 4芯橡皮电缆长3m |
| 电缆延长 |
用0.2mm2以上的电缆全长可延长至25m，用于投光器和受光器 |
| 重量(包括投光器和受光器) |
约350g |
约400g |
约450g |
约500g |
约570g |
约650g |
注：根据以下公式获得消耗电流。
消耗电流＝消耗电量÷电源电压 (例) 如果 NA2-N8 (当作业指示灯亮时) 电源电压为12V时，投光器的消耗电流为：0.7W÷12V ≈ 0.058A＝58mA。

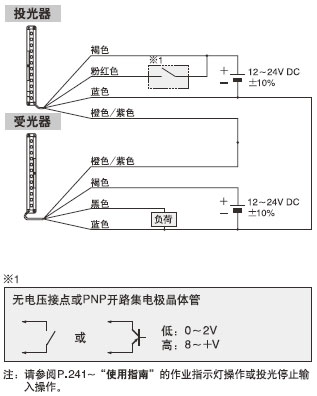

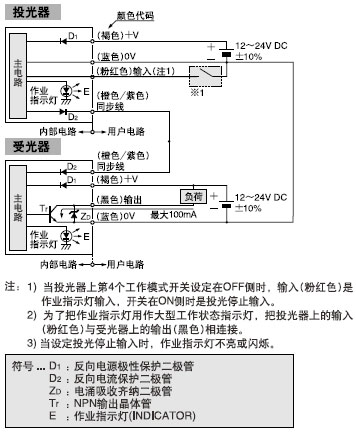

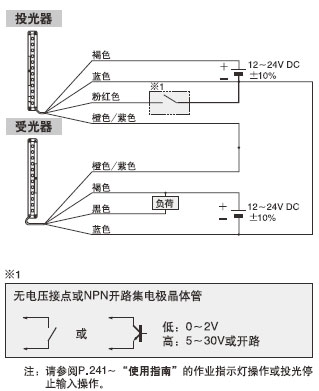

I/O电路图和线路图
NPN输出型
PNP输出型

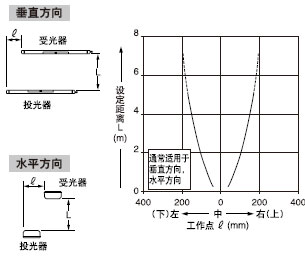

检测特性图(典型)
设定距离和过量增溢之间的相 |
互平行移动特性(所有型号) |
 |
 |
角度特性(所有型号) |
|
 |
|
使用指南
·请勿将本产品作为人体保护用的检测装置
· 如此以压床或人体保护为目的，请使用OSHA，ANSI及IEC等，各国适用于人体保护用的产品。
· 若将本产品作为人体保护用的检测装置，可能会导致人身伤害或死亡。
· 请使用下列符合安全标准的产品。
Type4： SF4B 系列 (《光幕传感器篇产品目录》)
Type2： SF2B 系列 (《光幕传感器篇产品目录》)

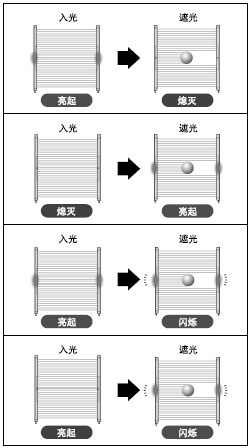

作业指示灯操作选择
| 作业指示灯模式开关 |
作业指示灯操作 |
| 作业指示灯输入：低 |
作业指示灯输入：高 |
 |
亮起 |
熄灭 |
 |
熄灭 |
亮起 |
 |
亮起 |
闪烁 |
 |
熄灭 |
闪烁 |
| 输 出 |
信 号 |
信号条件 |
| NPN输出 |
低 |
0～2V |
| 高 |
5～30V或开路(注) |
| PNP输出 |
低 |
0～2V或开路(注) |
| 高 |
8V～＋V |
注：如是开路，请将电线绝缘。
安装
· 使用带垫圈的M4螺丝和M4螺母，紧固 扭矩应在0.5N·m以下。安装过程中， 请勿用力弯曲或扭转传感器。 (请另行准备螺丝和螺母)。

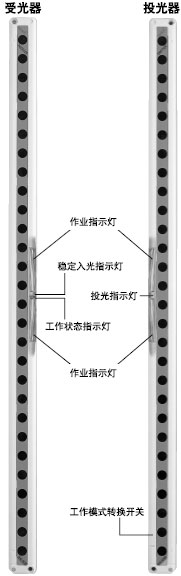

功能说明
 |
| |
说 明 |
功 能 |
投
光
器 |
1) |
投光频率转换开关 |
1：频率A |
1：频率B |
| 2) |
作业批示灯模式开关 |
2：当作业批示灯输入偏低时，亮起 |
2：当作业批示灯输入偏低时，熄灭 |
| 3) |
3：亮起 |
3：熄灭 |
| 4) |
作业指示灯投光停止输入转换开关 |
4：作业指示灯输入 |
4：投光停止输入 |
| 5) |
作业指示灯(红色LED) |
当作业指示灯输入时，亮起、闪烁或熄灭，由操作模式开关选择亮起形式。 |
| 6) |
作业指示灯(红色LED *2) |
当投光时，亮起。设备频率A时1个LED亮起，设定频率B时2个LED亮起。 |
受
光
器 |
7) |
作业指示灯(红色LED) |
当作业指示灯输入时，亮起、闪烁或熄灭。由操作模式开关选择亮起形式。 |
| 8) |
稳定入光指示灯(绿色LED) |
所有光轴稳定入光时，亮起。 |
当通过输出的电流过量时，由于短路保护电路的操作，稳定入光指示灯和受光器上工作状态指示灯会同时闪烁。 |
| 9) |
工作状态指示灯(红色LED) |
一个或多个光轴遮光时亮起。 | |
将作业指示灯用作大型工作状态指示灯
| · 通过把第4个工作模式开关设定在OFF侧并且把投光器上 的输入(粉红色)与受光器上的输出(黑色)相连接，可将作业 指示灯用作大型工作状态指示灯。 |
| 作业指示灯模式开头 |
入光状态 |
遮光状态 |
 |
亮起  |
熄灭 |
 |
熄灭 |
亮起 |
 |
亮起 |
闪烁 |
 |
熄灭 |
闪烁 | |
| 注： 如果把作业指示灯用作大型工作状态指示灯，请确保把第4个工作模式开关设定在OFF侧，如设定在ON侧，作业指示灯不亮或闪烁。 |
定位
· 投光器和受光器必须正确的面对面放置。如果位置颠倒了，传感器就不能正常工作。
投光停止功能
| · 当第4个工作模式开关设定在ON侧，并且投光器上的输入(粉红色)为高(PNP输出型：低)时，投光停止。x 由于输出在没有检测物体情况下能被开至ON/OFF，此功能用于启动检查。如输出依照投光停止输入的用途/抵制，传感器操作正常，否则为不正常。 |
|
|
|
 |
 |
注：
1) 当设定投光停止功能时，作业指示灯(红色)不亮或闪烁。
2) 当投光停止功能中投光停止，投光器上的投光指示灯(绿色)不亮。 |
防干扰功能
| · 由于设定了不同的投光频率，两套NA2-N系列可如下图所示贴近安装。可根据投光器上投光指示灯的LED亮起数检查投光频率。 |
 |
|
接线
· 请确认在电源关闭状态下进行接线。
· 请确认电源电压在额定范围内变化。
· 如果电源是由商用开关调节器提供，请确保电源机架接地 端子(F. G.)接地。
· 如果在该传感器附近使用产生噪音的设备(开关调节器、转 换发动机等)，请将设备机架接地端子(F. G.)接地。
· 请勿将电线与高压线或电源线一起或在同一管线内运行线 路，这可能会由于感应而引起故障。 |
其他
· 电源接通后的短时间(500ms)内，请勿使用。
· 避免灰尘、污垢和水蒸气。
· 请勿将传感器与水、油、油脂和有机溶液，如稀释剂等直 接接触。
· 请勿将传感器直接暴露于快速启动灯或高频照明设备的荧 光下，这会影响检测性能。 |

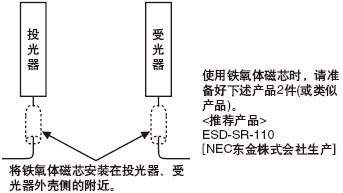

在电缆上安装铁氧体磁芯 |
 |

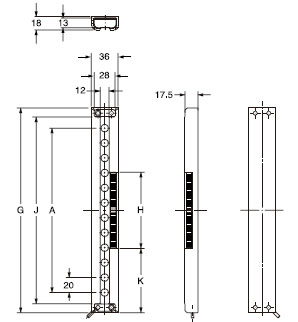

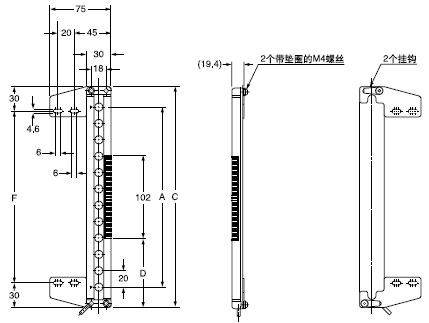

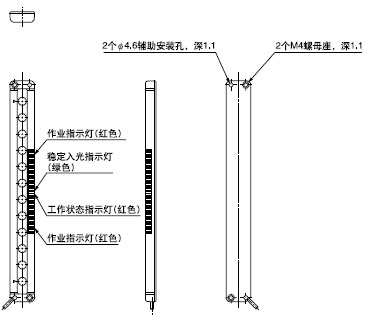

尺寸(单位：mm)

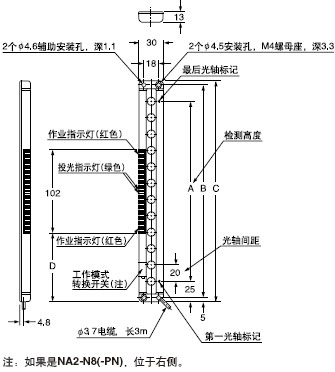

NA2-N□ NA2-N□-PN (传感器)
|
|
|
|
 |
| 型 号 |
A |
B |
C |
D |
| NA2-N8(-PN) |
140 |
180 |
190 |
52 |
| NA2-N12(-PN) |
220 |
260 |
270 |
84 |
| NA2-N16(-PN) |
300 |
340 |
350 |
124 |
| NA2-N20(-PN) |
380 |
420 |
430 |
164 |
| NA2-N24(-PN) |
460 |
500 |
510 |
204 |
| NA2-N28(-PN) |
540 |
580 |
590 |
244 | |

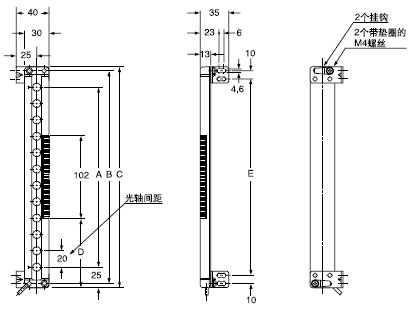

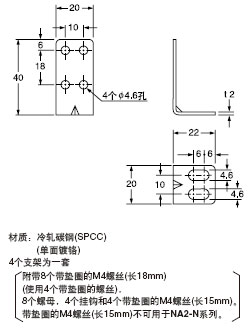

MS-NA1-1 传感器安装支架(另售)
| |
|
|
 |
| 型 号 |
A |
B |
C |
D |
E |
| NA2-N8(-PN) |
140 |
180 |
190 |
52 |
160 |
| NA2-N12(-PN) |
220 |
260 |
270 |
84 |
240 |
| NA2-N16(-PN) |
300 |
340 |
350 |
124 |
320 |
| NA2-N20(-PN) |
380 |
420 |
430 |
164 |
400 |
| NA2-N24(-PN) |
460 |
500 |
510 |
204 |
480 |
| NA2-N28(-PN) |
540 |
580 |
590 |
244 |
560 | |

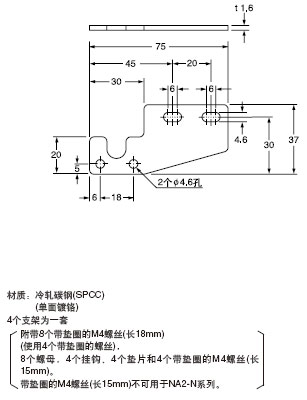

MS-NA2-1 传感器安装支架(另售)
| |
|
|
 |
