NA1-5,NA1-5-PN区域光幕
日本松下NA1-5,NA1-PK5,NA1-5-PN区域光幕
省空间，超薄设计不妨碍检选作业。
清晰可见的作业指示灯
投光器和受光器都装备有55mm宽的大型作业指示灯。此传感器用于检选非常理想。在NA1-PK5中，我们使用了8个橙色LED指示灯，大大提高了可见度。
长检测距离：3m
3m的长检测距离足够确认至部件架的路径。另外，如果设定为入光时ON模式，电缆断开时，输出变为OFF。
可同时安装2组传感器
通过设定不同的频率，可以防止相互干扰。两组传感器并行安装可覆盖更广的检测区域。
亮起模式可选
作业指示灯工作可选择为持续亮起或闪烁。
可选的检测工作
两种不同的检测工作都可选择，以适应特别用途。传感器可选择一个以上光轴或只有两个以上光轴的干扰检测。
用途
|
防止检选错误部件
|
有宽定位区域的检测部件
|
 |
 |
勿将本产品用于个人安全保护。
订购指南
| 种 类 |
形 状 |

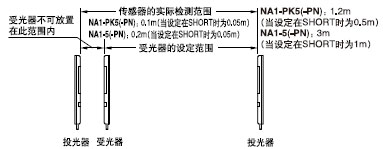

检测距离(注) |
型 号 |
输 出 |
指示灯型
高亮度作业 |
 |
0.1～1.2m
(当设定SHORT时为
0.05～0.5m) |
NA1-PK5 |
NPN开路集电极晶体管 |
| NA1-PK5-PN |
PNP开路集电极晶体管 |
| 长检测距离型 |
0.2～3m
(当设定SHORT时为
0.05～1m) |
NA1-5 |
NPN开路集电极晶体管 |
| NA1-5-PN |
PNP开路集电极晶体管 |
注： 检测距离是在投光器和受光器之间可设定的范围。NA1-PK5(-PN)可检测0.1m以内(当设定在SHORT时为0.05m)的物体。注：NA1-5(-PN)可检测0.2m以内(当设定在SHORT时为0.05m)的物体。
5m电缆长度型，中继连接器型
备有5m电缆长度型(标准：2m)和中继连接器型(标准：电缆型)。
型号表
| 种 类 |
标准型 |
5m电缆长度型 |
中继连接器型(注) |
| 高亮度作业指示灯型 |
NA1-PK5 |
------- |
NA1-PK5-J |
| NA1-PK5-PN |
------- |
NA1-PK5-PN-J |
| 长检测距离型 |
NA1-5 |
NA1-5-C5 |
NA1-5-J |
| NA1-5-PN |
------- |
NA1-5-PN-J |
注：请另行订购中继连接器型的匹配电缆。
匹配电缆(需2根电缆。)
| 型 号 |
说 明 |
| CN-24-C2 |
4芯电缆，长2m |
| CN-24-C5 |
4芯电缆，长5m |
|
 |
配件(另售)
| 品 名 |
型 号 |
说 明 |
| 传感器安装支架 |
MS-NA1-1 |
4个支架为1套
附带4个带垫圈的M4螺丝(长15mm)，8个螺母，4个挂钩，4个垫片和8个带垫圈的M4螺丝(长8mm)。(MS-NA1-1不附带垫片。) |
| MS-NA2-1 |
| 传感器保护支架 |
MS-NA3 |
保护传感器机身。
2个银色支架为1套[附带4个带垫圈的M4螺丝(长15mm)和4个螺母。] |
| MS-NA3-BK |
保护传感器机身s。
2个黑色支架为1套[附带4个带垫圈的M4螺丝(长15mm)和4个螺母。] |
| 狭缝透光罩 |
OS-NA1-5 |
狭缝透光罩限制投光或受光量。(封条型，10个为1套) |

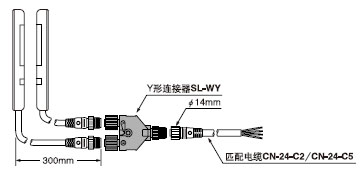

| Y形连接器 |
SL-WY(每套5个) |
此连接器用于连接受光器和投光器电缆。 |
|
传感器安装支架
|
|
MS-NA1-1
|
MS-NA2-1
|
 |
 |
|
传感器保护支架
MS-NA3 MS-NA3-BK
|
狭缝透光罩
OS-NA1-5
|
 |
 |
|
Y形连接器
SL-WY
|
|
 |
|
| 种 类 |
NPN输出 |
PNP输出 |
| 高亮度作业指示灯型 |
长检测距离型 |
高亮度作业指示灯型 |
长检测距离型 |
| 型 号 |
NA1-PK5 |
NA1-5 |
NA1-PK5-PN |
NA1-5-PN |
| 检测高度 |
100mm |
| 检测距离(注) |
0.1～1.2m
(当设定在SHORT时为0.05～0.5m) |
0.2～3m
(当设定在SHORT时为0.05～1m) |
0.1～1.2m
(当设定在SHORT时为0.05～0.5m) |
0.2～3m
(当设定在SHORT时为0.05～1m) |
| 光轴间距 |
25mm |
| 光轴数 |
5光轴 |
| 检测物体 |
φ 35mm以上的不透明体 |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
| 消耗电力(注2) |
投光器：0.5W以下，受光器：0.8W以下 |
投光器：0.6W以下，受光器：0.9W以下 |
| 输出 |
NP N开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：1V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) |
PN P开路集电极晶体管
·最大源电流：100mA
·外加电压：30V DC以下(输出和＋V之间)
·剩余电压：1V以下(源电流100mA时)
0.4V以下(源电流16mA时) |
| 输出工作 |
1个以上光轴遮光时ON或OFF/2个以上光轴遮光时ON或OFF，可由工作模式开关选择 |
| 短路保护 |
装 备 |
| 反应时间 |
10ms以下(当使用防干扰功能时，入光时：30ms以下，遮光时：13ms以下) |
| 指示灯 |
投光器 |
电源指示灯：绿色LED(电源ON时亮起)
作业指示灯：橙色LED
作业指示灯输入低时亮起或闪烁，由工作模式开关选择亮起形式 |
电源指示灯：绿色LED(电源ON时亮起)
作业指示灯：橙色LED
作业指示灯输入低时亮起或闪烁， 由工作模式开关选择亮起形式 |
| 受光器 |
工作状态指示灯：红色LED
1个以上光轴遮光时亮起，当2个以上光轴在2光轴干扰模式下遮光时亮起
稳定入光指示灯：绿色LED(所有光轴稳定入光时亮起)
作业指示灯：橙色LED
作业指示灯输入低时亮起或闪烁， 由工作模式开关选择亮起形式 |
工作状态指示灯：红色LED
1个以上光轴遮光时亮起，当2个以上光轴在2光轴干扰模式下遮光时亮起
稳定入光指示灯：绿色LED(所有光轴稳定入光时亮起)
作业指示灯：橙色LED
作业指示灯输入高时亮起或闪烁，由工作模式开关选择亮起形式 |
| 防干扰功能 |
装 备 |
环境
性能 |
保护构造 |
IP62(IEC) |
| 周围温度 |
－10～+55°C(注意不可结露、结冰)，存储：－20～+70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度 3,000 x |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率：10～150Hz，双振幅：0.75mm，X，Y和Z各方向2小时 |
| 耐冲击 |
加速度：490m/s2(约50G)，X，Y和Z各方向3次 |
| 投光二极体 |
红外线LED(同步扫描系统) |
| 投光波峰波长 |
950μm |
| 材质 |
保护外壳：耐热ABS，透镜罩：丙烯，指示灯罩：丙烯 |
| 电缆 |
0.3mm2 4芯(投光器：3芯)防油橡皮电缆，长2m |
| 电缆延长 |
0.3mm2以上的电缆全长可延长至100m，适用于投光器和受光器 |
| 重量 |
投光器：约80g
受光器：约85g |
投光器：约70g
受光器：约80g |
投光器：约80g
受光器：约85g |
投光器：约70g
受光器：约80g |
注：

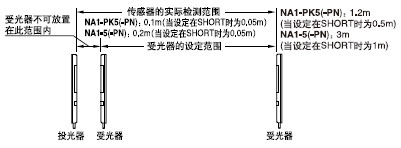

1) 检测距离是在投光器和受光器之间可设定的范围。
NA1-PK5(-PN)可检测0.1m以内(当设定在SHORT时为0.05m)
的物体。NA1-5(-PN)可检测0.2m以内(当设定在SHORT时为
0.05m)的物体。
2) 根据以下公式获得消耗电流 消耗电流＝消耗电力÷电源电压
(例) 电源电压为12V时，
投光器的消耗电流为： 0.5W÷12V≈0.042A＝42mA |
 |
配件(另售)
|
NA1-PK5 NA1-5 (NPN输出型)
|
|

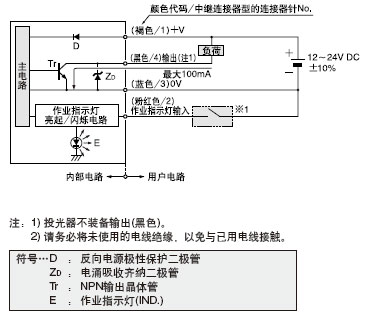

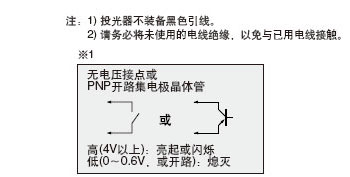

I/O电路图
|

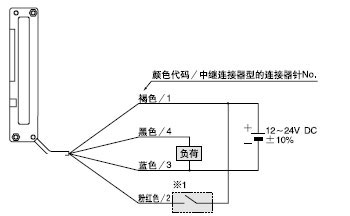

线路图
|
 |
 |
|
连接器针位置(中继连接器型)
|
|
 |
|
|
NA1-PK5-PN NA1-5-PN(PNP输出型)
|
|

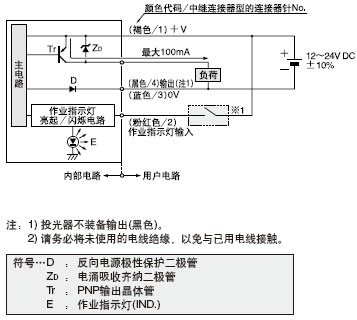

I/O电路图
|

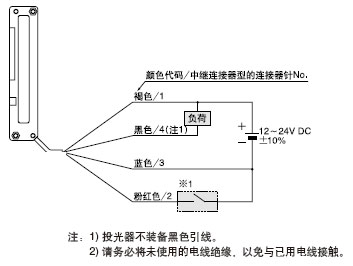

线路图
|
 |
 |
|
连接器针位置(中继连接器型)
|
|
 |
|
检测特性图(典型)
使用指南
· 请勿将本产品作为人体保护检测设备使用。
· 需要将检测设备作为按压机器或人体保护的安全设备时，请使用符合OSHA、ANSI及IEC等标准，并且在各个地区或国家适用的人体保护产品。
· 如果将本产品作为人体保护检测设备使用，会导致死亡或严重人身伤害。
· 请使用下列符合安全标准的产品。
Type 4: SF4B系列(《光幕传感器篇产品目录》)
Type 2: SF2B系列(《光幕传感器篇产品目录》)
尺寸(单位：mm)
|

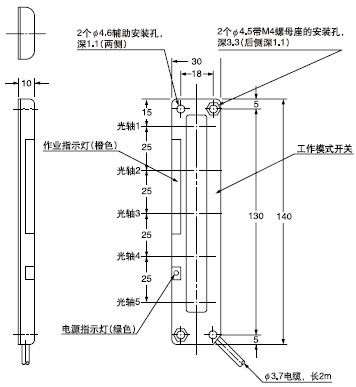

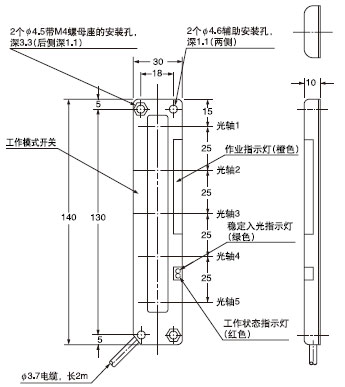

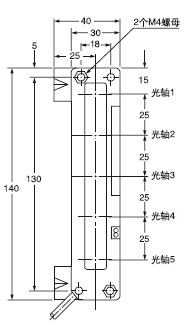

NA1-PK5(-PN)NA1-5(-PN) 传感器
|
|
投光器
|
受光器
|
 |
 |
|

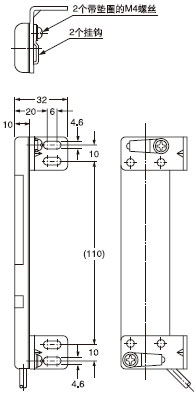

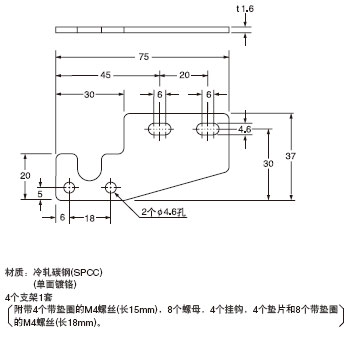

MS-NA1-1 传感器安装支架(另售)
|
 |
|
|
装配尺寸 受光器的安装图
|
 |
 |
|

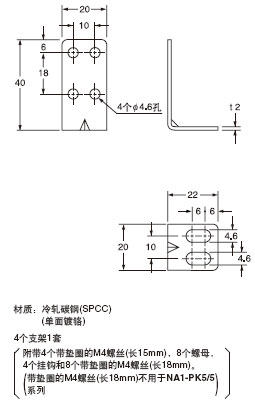

MS-NA2-1 传感器安装支架(另售)
|
 |
装配尺寸
受光器的安装图 |
|

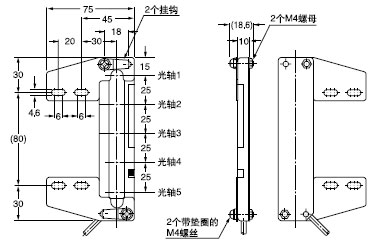

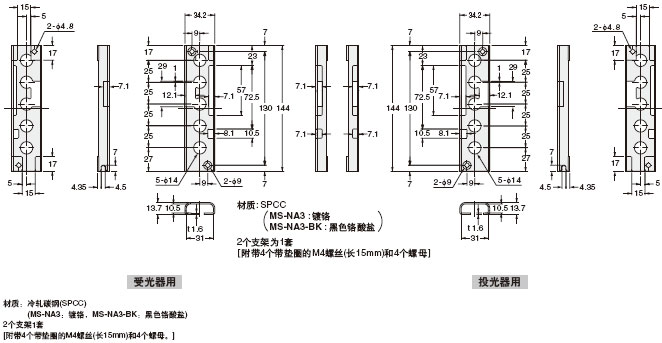

MS-NA3 MS-NA3-BK 传感器保护支架(另售)
|
| |
| |
|
ss
