一、产品简介：
GY-1型轮辐式传感器，其弹性采用短而高的剪切梁、刚性特好，抗侧向力强，输出灵敏度可达4mV/V，在结构上具有过载自锁。防护上采用胶封和焊封，分别达到了IP67和IP68，因此广泛应用于汽车衡、测力机和吊秤等设备上。
二、技术指标：
|
量程
|
0.5~100t
|
输入电阻
|
385±10Ω
|
765±15Ω
|
|
灵敏度
|
2±0.010 mV/V
|
4±0.010 mV/V
|
输出电阻
|
350±3Ω
|
700±5Ω
|
|
非线性 /滞后/重复性
|
± 0.03%FS
|
绝缘电阻
|
≥ 5000 MΩ
|
|
蠕 变
|
± 0.02%FS
|
供桥电压
|
10(DC/AC) V
|
|
零点输出
|
± 1.00%FS
|
工作温度
|
－ 20～＋60℃
|
|
零点温度影响
|
± 0.02%FS/10℃
|
安全过载
|
120%FS
|
|
输出温度影响
|
± 0.02%FS/10℃
|
材质
|
合金钢或不锈钢
|
|
接线方式
|
输入：红（＋）黑（－） 输出：绿（＋） 白（－）
|

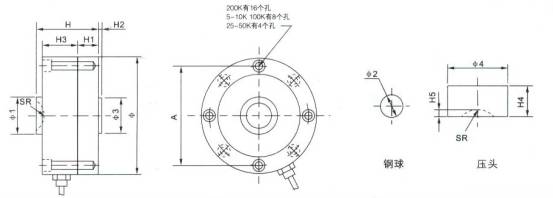

三、外形尺寸：
|
量程 t
|
尺寸（ mm）
|
|
A
|
φ
|
φ 1
|
φ 2
|
φ 3
|
φ 4
|
H
|
H1
|
H2
|
H3
|
H4
|
H5
|
SR
|
|
0.1－7.5
|
88.9
|
104.7
|
32.0
|
22.2
|
31.8
|
41.0
|
53.8
|
19.0
|
1.0
|
31.8
|
14.0
|
5.0
|
15.9
|
|
10－25
|
101.6
|
120.7
|
38.9
|
38.1
|
31.8
|
43.0
|
77.8
|
24.0
|
1.0
|
41.1
|
19.0
|
8.0
|
22.2
|
|
50
|
116.8
|
140.0
|
50.4
|
41.3
|
31.8
|
59.0
|
86.2
|
29.0
|
1.0
|
50.8
|
32.0
|
7.8
|
25.0
|
|
60－100
|
162.0
|
200.0
|
76.0
|
76.2
|
50.8
|
98.0
|
125.0
|
42.0
|
1.1
|
70.0
|
55.0
|
13.0
|
45.0
|
