产品名称：
|
日本山洋步进电机103H549-0440
|
|
型 号：
|
103H549-0440
|
|
价 格：
|
|
|
品 牌：
|
|
|
|
|
103H549-0440步进机电
总体说明
绝缘强度：500VAC
绝缘电阻：100MΩ（500VDC）
绝缘类型：B type
径向负载：28N
轴向负载：10N
* 负载点在从轴末端起的1/3处
■ 电气规格 (单极线圈)
|
型号 |
轴数 |
步距角
(°) |
额定
电压
(V) |
相电流
(A/phase) |
相电阻
(Ω/phase) |
相电感
(mH/phase) |
保持转矩
N.m(kgf.cm) |
转子惯量
(×10-4kg.m2) |
重量
(Kg) |
接线
方式 |
|
103H546-0440(0410) |
单轴
(双轴) |
1.8 |
3.15 |
1 |
3.15 |
2.8 |
0.147(1.5) |
0.03 |
0.2 |
Ⅰ |
|
103H548-0440(0410) |
3.6 |
1.2 |
3 |
4.3 |
0.265(2.7) |
0.053 |
0.28 |
|
103H549-0440(0410) |
3.96 |
1.2 |
3.3 |
3.8 |
0.315(3.2) |
0.065 |
0.35 |
■ 电气规格 (双极线圈)
|
型号 |
轴数 |
步距角
(°) |
额定
电压
(v) |
额定电流
(A/phase) |
相电阻
(Ω/phase) |
相电感
(mH/phase) |
保持转矩
N.m(kgf.cm) |
转子惯量
(×10-4kg.m2) |
重量
(Kg) |
接线
方式 |
|
103H546-5040(5010) |
单轴
(双轴) |
1.8 |
3.15 |
2 |
0.6 |
0.7 |
0.147(1.5) |
0.03 |
0.2 |
Ⅱ |
|
103H548-5040(5010) |
3.6 |
2 |
0.8 |
1.5 |
0.265(2.7) |
0.053 |
0.28 |

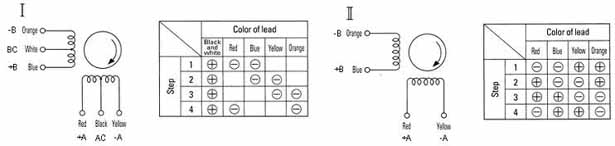

■ 电机内部接线及旋转方向 (从安装基座处看)

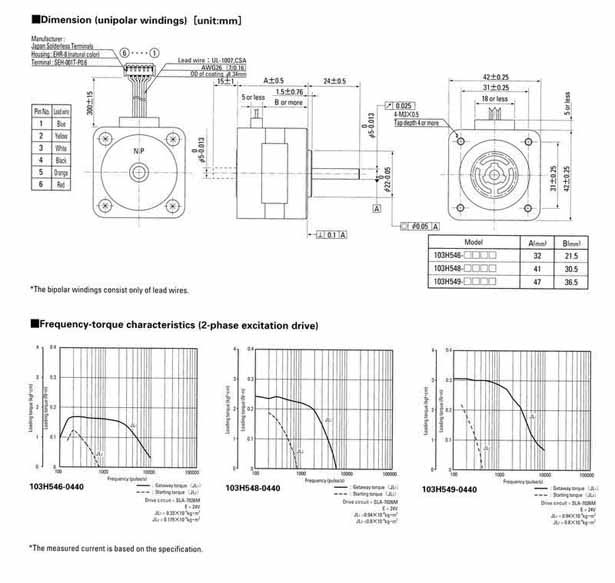

■ 尺寸图
|
|
|
