产品名称：
|
103H8222-5141,103H8222-5241,103H8222-5242
|
|
型 号：
|
103H8222-5141,103H8222-5241,103H8222-5242
|
|
价 格：
|
|
|
品 牌：
|
|
|
|
|
103H8222-5142,103H8222-5041步进电机
绝缘强度：1000VAC
绝缘电阻：100MΩ（500VDC）
绝缘类型：B type
径向负载：220N
轴向负载：60N
* 负载点在从轴末端起的1/3处
电气规格 (单极线圈)
|
型号 |
轴数 |
步距角
(°) |
电压
(V) |
相电流
(A/phase) |
相电阻
(Ω/phase) |
相电感
(mH/phase) |
保持转矩
N.m(kgf.cm) |
转子惯量
(×10-4kg.m2) |
重量
(Kg) |
接线方式 |
|
103H8221-5041(5011) |
单轴
(双轴) |
1.8 |
4.6 |
2 |
2.3 |
14 |
2.75(28) |
1.45 |
1.5 |
Ⅰ |
|
103H8221-5141(5111) |
2.4 |
4 |
0.6 |
3.5 |
|
103H8221-5241 |
1.8 |
6 |
0.3 |
1.65 |
|
103H8222-5041(5011) |
5.4 |
2 |
2.7 |
23 |
4.9(50) |
2.9 |
2.9 |
|
103H8222-5141(5111) |
2.8 |
4 |
0.7 |
5.7 |
|
103H8222-5241 |
2.28 |
6 |
0.38 |
2.7 |
|
103H8223-5041(5011) |
7.2 |
2 |
3.6 |
32.5 |
6.85(70) |
4.4 |
4.4 |
|
103H8223-5141(5111) |
3.6 |
4 |
0.9 |
8.1 |
|
103H8223-5241 |
2.7 |
6 |
0.45 |
3.4 |
电气规格 (双极线圈)
|
型号 |
轴数 |
步距角
(°) |
电压
(V) |
相电流
(A/phase) |
相电阻
(Ω/phase) |
相电感
(mH/phase) |
保持转矩
N.m(kgf.cm) |
转子惯量
(×10-4kg.m2) |
重量
(Kg) |
接线
方式 |
|
103H8221-0941 |
单轴
(双轴) |
1.8 |
2.48 |
4 |
0.62 |
1.8 |
2.15 |
1.45 |
1.5 |
Ⅱ |
|
103H8222-0941 |
3.88 |
4 |
0.97 |
3.6 |
4.13 |
2.9 |
2.5 |

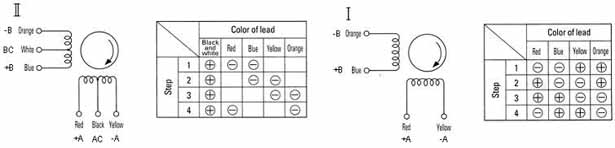

电机内部接线及旋转方向 (从安装基座处看)

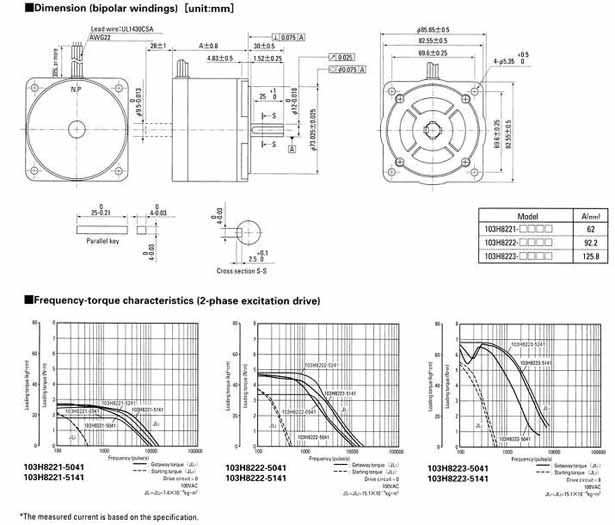

尺寸图
|
|
|
