产品名称：
|
sunx神视光电开关PM2-LH10,PM2-LF10,PM2-LL10
|
|
型 号：
|
PM2-LH10,PM2-LF10,PM2-LL10
|
|
价 格：
|
0.00
|
|
品 牌：
|
26
|
|
|
|
规格
| 种类 |
连接器型 |
电缆型 |
| 顶端检测 |
正面检测 |
L型(顶端检测) |
顶端检测 |
正面检测 |
L型(顶端检测) |
| 型号 |
入光时ON |
PM2-LH10 |
PM2-LF10 |
PM2-LL10 |
PM2-LH10-C1 |
PM2-LF10-C1 |
PM2-LL10-C1 |
| 非入光时ON |
PM2-LH10B |
PM2-LF10B |
PM2-LL10B |
PM2-LH10B-C1 |
PM2-LF10B-C1 |
PM2-LL10B-C1 |
| 检测距离 |
2.5～8mm(中心：5mm)白色无光泽纸(15×15mm)(注1) |
| 最小检测物体 |
φ 0.05mm铜线(设定距离：5mm) |
| 应差 |
使用白色无光泽纸(15×15mm)工作距离的20%以下 |
重复精度
(垂直于检测轴) |
0.08mm以下(注2) |
| 电源电压 |
5～24V DC±10% 脉动P-P5%以下 |
| 消耗电流 |
平均：25mA以下，峰值：80mA以下 |
| 输出 |
NP N开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：1V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) |
| 短路保护 |
装 备 |
| 反应时间 |
0.8ms以下 |
| 工作状态指示灯 |
红色LED(输出ON时亮起) |
| 环境性能 |
周围温度 |
－10～＋55°C(注意不可结露、结冰)，存储：－25～＋80°C |
| 周围湿度 |
45～85%RH，存储：45～85%RH |
| 周围照明度 |
白炽灯：受光面照明度 3,500 x |
| 耐振动 |
频率：10～55Hz，双振幅：1.5mm，X，Y和Z各方向2小时 |
| 耐冲击 |
加速度：500m/s2(约50G)X，Y和Z各方向3次 |
| 投光二极体 |
红外线LED(调制式) |
| 投光波峰波长 |
880μm |
| 材质 |
外壳：聚碳酸酯，端子部分：HSM(镀银) |
外壳：聚碳酸酯，固定电缆部分：PBT |
| 电缆 |
———— |
0.2mm23芯橡皮电缆，长1m(注3) |
| 电缆延长 |
0.3mm2以上的电缆全长可延长至2m。
电缆若延长至2m以上，10μF的电容器必须连接在0V和＋V端子之间。 |
———— |
| 重量 |
约4.5g |
约4g |
约25g | 注： 1)白色无光泽纸的检测距离据产品的变化可延长至12.5mm。 2)重复精度是对设定距离5mm的白色无光泽纸(15×15mm)的值。 3)电缆不可延长。
I/O电路图和线路图

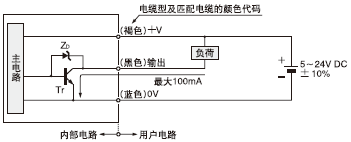

I/O电路图
 |
注： 因传感器不装备反向极性保护电路，请确保端子正确连接。
符号…ZD ： 电涌吸收齐纳二极管
符号…Tr ： NPN输出晶体管
|

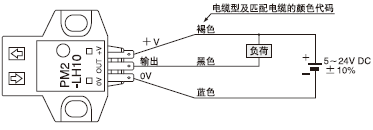

线路图
|
|
|
