薄身体积仅为原有型号的1/3，节省了空间。
|
故障监控器当发生下列故障时，会产生自我诊断输出，三色指示灯显示故障状况。
1 入光量减弱
NA40可监控因前端面上的灰尘或光轴未对齐造成的入光量减弱。
2 输出晶体管故障
可监控任何输出晶体管的故障
|
贴近安装通过设定不同的投光频率，可贴近安装两套传感器，并防止相互间的干扰。
|
易于调整长度采用了组合结构，可改变光轴的数目。
生产现场的设计变动和维修更加方便。
|
牢固的铝制外壳组件采用了铝制外壳，保护构造达IP65。
|
用途
勿将本产品用于个人安全保护。
订购指南
传感器(传感器不附带匹配电缆。请另行订购。)
| 种 类 |
形 状 |
检测距离 |
型 号 |
光轴数 |
检测高度
(mm) |
输 出 |
区
域
传
感
器 |
 |
5m |
NA40-4 |
4 |
120 |
NPN
开路集电极
晶体管 |
| NA40-6 |
6 |
200 |
| NA40-8 |
8 |
280 |
| NA40-10 |
10 |
360 |
| NA40-12 |
12 |
440 |
| NA40-14 |
14 |
520 |
| NA40-16 |
16 |
600 |
| NA40-20 |
20 |
760 |
| NA40-24 |
24 |
920 |
带
防
溅
帽 |
 |
NA40-4-H |
4 |
120 |
| NA40-6-H |
6 |
200 |
| NA40-8-H |
8 |
280 |
| NA40-10-H |
10 |
360 |
| NA40-12-H |
12 |
440 |
| NA40-14-H |
14 |
520 |
| NA40-16-H |
16 |
600 |
| NA40-20-H |
20 |
760 |
| NA40-24-H |
24 |
920 |
匹配电缆(传感器不附带匹配电缆。请另行订购。)
| 形 状 |
型 号 |
说 明 |
 |
NA40-CC3 |
长度：3m
重量： 约600g
(2根电缆) |
0.5mm2 3芯(受光器：4芯)橡皮电缆，一端
带连接器，每套2根。
电缆外径：φ 6.7mm
连接器外径：最大φ 14mm
电缆颜色：灰色(适用于投光器)
电缆颜色：黑色(适用于受光器) |
| NA40-CC7 |
长度：7m
重量： 约950g
(2根电缆) |
附件
·MS-NA40-1(传感器安装支架)
 四套支架 附带4个M5桁架头螺丝(长40mm)， 4个螺母和4个弹簧垫圈。 |
单个部件和联装部件可另行购买
| 品 名 |
光轴数 |
型 号 |
| 投光器 |
受光器 |
| 主单元 |
4 |
NA40-MUP |
NA40-MUP |
| 子单元 |
4 |
NA40-4SUD |
NA40-4SUD |
| 尾端部件 |
2 |
NA40-2EUP |
NA40-2EUP |
| 4 |
NA40-4EUP |
NA40-4EUP |
| 端帽(注) |
—— |
NA40-ECP |
NA40-ECP | 注：仅NA40-4或NA40-4-H必需。 |
NA40-4
 |
NA40-10
 | |
| 适用光轴 |
4光轴 |
6光轴 |
8光轴 |
10光轴 |
12光轴 |
14光轴 |
16光轴 |
20光轴 |
24光轴 |
| 保护外壳 |
型号 |
MC-
NA40-4 |
MC-
NA40-6 |
MC-
NA40-8 |
MC-
NA40-10 |
MC-
NA40-12 |
MC-
NA40-14 |
MC-
NA40-16 |
MC-
NA40-20 |
MC-
NA40-24 |
| 带防溅帽 |
型号 |
MC-
NA40-4H |
MC-
NA40-6H |
MC-
NA40-8H |
MC-
NA40-10H |
MC-
NA40-12H |
MC-
NA40-14H |
MC-
NA40-16H |
MC-
NA40-20H |
MC-
NA40-24H |
| 前罩 |
型号 |
FC-
NA40-4 |
FC-
NA40-6 |
FC-
NA40-8 |
FC-
NA40-10 |
FC-
NA40-12 |
FC-
NA40-14 |
FC-
NA40-16 |
FC-
NA40-20 |
FC-
NA40-24 |
注：以上型号是指单件，而非套件。
配件(另售)
| 适用光轴 |
4光轴 |
6光轴 |
8光轴 |
10光轴 |
12光轴 |
14光轴 |
16光轴 |
20光轴 |
24光轴 |
| 狭缝透光罩 |
型号 |
OS-NA40-4 |
OS-NA40-6 |
OS-NA40-8 |
OS-NA40-10 |
OS-NA40-12 |
OS-NA40-14 |
OS-NA40-16 |
OS-NA40-20 |
OS-NA40-24 |
注：以上型号是指单件，而非套件。
| 品 名 |
型 号 |
说 明 |
| 适用于区域传感器的大型指示灯 |
SF-IND |
传感器上安装大型指示灯，可从不同方向方便的观察操作情况。详情请与经销商联系 |
注：如果投光器和受光器需要同时安装，则需要两个SF-IND。
狭缝透光罩狭缝透光罩可保证投光或受光数，因而减少了相邻传感器间的相互干扰。当光束太强穿透检测物体时也可使用。可用狭缝透光罩替换原有前罩。但是，使用狭缝透光罩后，检测范围会减小。
|
适用于区域传感器的大型指示灯大型指示灯可方便地安装于适用于区域传感器的检测头 顶端，也可安装于已使用的区域传感器上。
检测距离
·狭缝透光罩在投光侧：1.3m
·狭缝透光罩在受光侧：3m
·狭缝透光罩在两侧：0.8m
|
规格
| 光轴数 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
| 型 号 |
NA40-4 |
NA40-6 |
NA40-8 |
NA40-10 |
NA40-12 |
NA40-14 |
NA40-16 |
NA40-20 |
NA40-24 |
| 带防溅帽 |
NA40-4-H |
NA40-6-H |
NA40-8-H |
NA40-10-H |
NA40-12-H |
NA40-14-H |
NA40-16-H |
NA40-20-H |
NA40-24-H |
| 检测高度 |
120mm |
200mm |
280mm |
360mm |
440mm |
520mm |
600mm |
760mm |
920mm |
| 检测距离 |
5m |
| 光轴间距 |
40mm |
| 检测物体 |
φ 60mm以上透明体 |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
| 消耗电流 |
投光器：30mA以下
受光器：60mA 以下 |
投光器：35mA以下
受光器：90mA以下 |
投光器：35mA以下
受光器：115mA以下 |
| 检测输出 |
NP N开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(检测输出和0V之间)
·剩余电压：1.6V以下(流入电流100mA时) |
| 输出工作 |
所有光轴入光时ON / 一个或多光轴遮光时OFF |
| 短路保护 |
装 备 |
| 自我诊断输出 |
NP N开路集电极晶体管
·最大流入电流：50mA
·外加电压：30V DC以下(自我诊断输出和0V之间)
·剩余电压：1.6V以下(流入电流为50mA时) |
| 输出工作 |
不稳定入射光状态持续5s以上时，或输出晶体管出现故障时OFF |
| 短路保护 |
装 备 |
| 反应时间 |
12ms以下 |

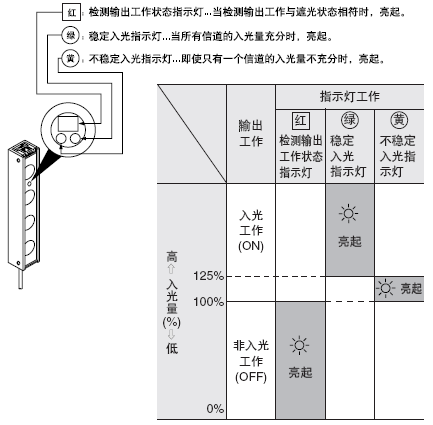

| 指示灯 |
受光器上装有三色指示灯
·检测输出工作状态指示灯：红色LED(一个或多个光轴遮光时亮起)
·稳定入射光指示灯：绿色LED(所有光轴稳定入光时亮起)
·不稳定入射光指示灯：黄色LED(一个或多个光轴不稳定入光时亮起)
※当输出晶体管出现故障时，三色指示灯会同时闪烁 |
| 防干扰功能 |
装 备(2台传感器可贴近安装) |
| 保护构造 |
IP65(IEC) |
| 周围温度 |
－10～＋50°C(注意不可结露、结冰)，存储：－10～＋60°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
太阳光：受光面照明度 11,000Rx，白炽灯：受光面照明度 3,500Rx |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表 |
| 耐振动 |
频率：10～55Hz，双振幅：1.5mm，X，Y和Z各方向2小时 |
| 耐冲击 |
加速度：100m/s2(约10G)，X，Y和Z各方向3次 |
| 投光二极体 |
红外线LED(同步扫描系统) |
| 材质 |
保护外壳：铝，部件盒：ABS，前罩：丙烯，透镜：丙烯 |
| 电缆 |
0.5mm2 4芯(投光器：3芯)橡皮电缆长0.5m，一端带圆型连接器
※与另售匹配电缆一起使用 |
| 电缆延长 |
0.5mm2以上的电缆全长可延长至100m，适用于投光器和受光器
(但2个投光器间防干扰电线可延长20m) |
| 重量(投光器和受光器合计) |
约400g |
约500g |
约630g |
约770g |
约890g |
约1,020g |
约1,150g |
约1,400g |
约1,660g |
| 带防溅帽 |
约500g |
约630g |
约800g |
约990g |
约1,150g |
约1,330g |
约1,500g |
约1,840g |
约2,190g |
| 附件 |
MS-NA40-1(传感器安装支架)：1套适用于投光器和受光器，调整螺丝刀：1个 |

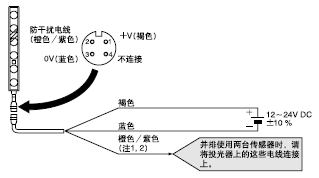

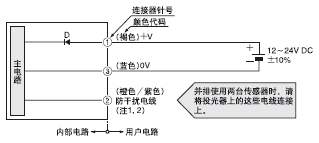

I/O电路图和线路图

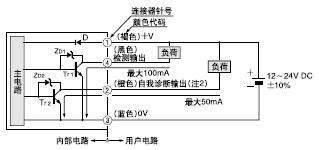

I/O电路图
|

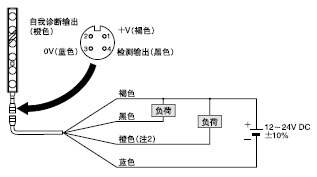

线路图
|
符号… D ： 反向电源极性保护二极管
ZD1，ZD2 ： 电涌吸收齐纳二极管
Tr1，Tr2 ： NPN输出晶体管
注：
1) 若不使用防干扰电线(橙色/紫色)，请将其绝缘。
2) 请勿将投光器的防干扰电线(橙色/紫色)与受光器的自我诊断输出电线(橙色)连接。这可能会引起损坏。 |
注：
1) 若不使用防干扰电线(橙色/紫色)，请将其绝缘。
2) 请勿将投光器的防干扰电线(橙色/紫色)与受光器的自我诊断输出电线(橙色)连接。这可能会引起损坏。 |
检测特性图(典型)
平行移动特性(所有型号)垂直方向
水平方向
|
角度特性(所有型号)投光器角度特性
受光器角度特性
|
使用指南
· 请勿将本产品作为人体保护检测设备使用。
· 需要将检测设备作为按压机器或人体保护的安全设备时，请使用符合OSHA、ANSI和IEC等标准，并且在各个地区或国家适用的人体保护产品。
· 如果将本产品作为人体保护检测设备使用，会导致死亡或严重人身伤害。
· 请使用下列符合安全标准的产品。
Type 4: SF4B系列(《光幕传感器篇产品目录》)
Type 2: SF2B系列(《光幕传感器篇产品目录》)
安装
· 请勿使用没有前罩或外壳的传感器。IP保护构造无法维持，并且组件之间可能发生接点错误。
· 安装传感器时，紧固扭矩应在1.96N·m以下。 |
频率转换开关设定
· 用随附的螺丝刀调整频率转换开关，选择合适频率(在电源关闭状态下)。
| 频率转换开关设定 |
| 投光器 |
受光器 |
 |
| 将投光器与受光器的开关设为 “1”，在其它设定下，传感器无法正常发挥功能。
当两套传感器如右图所示贴近安装时，按下列方法设定开关。
1 选择频率
|
频率转换开关设定 |
| 投光器 |
受光器 |
| 传感器A |
 |
|
| 传感器B |
 |
| |
2 连接传感器A和B的防干扰电线(INTER LOCK)。
· 通常连接两根0V线。
· 通常无须连接＋V线。
注： 传感器A和B间整个线路距离须在20m内。投光器间防干扰电线长度和0V线长度也须小于20m。
将投光器与受光器的开关设为“1”，在其它设定下，传感器无法正常发挥功能。
将传感器A的投光器，受光器开关都设在“1”，而传感器B为“2”，其它设定下，传感器无法正常发挥功能。 |
指示灯操作

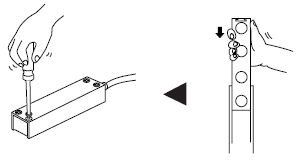

更改光轴数
1 将罩闭锁装置按箭头方向滑入，并向上拉起前罩。
2 去掉后面的4个固定螺丝，用手将组件逐一拉上去。
3 准备好新的符合所需检测高度的保护外壳和前罩。插入部件，连接端帽。
4 旋紧4个固定螺丝，插入前罩，将闭锁装置拉回。
注：
1) 连接部件前请务必关闭电源。否则，传感器可能损坏。
2) 2光轴或4光轴部件的尾端部件，应在组件连接部顶端连接。
3) 一定要在4光轴的NA40-4或NA40-4-H顶端装上端帽。
4) 保护外壳附带罩闭锁装置和四个固定螺丝。 |
尺寸(单位：mm)

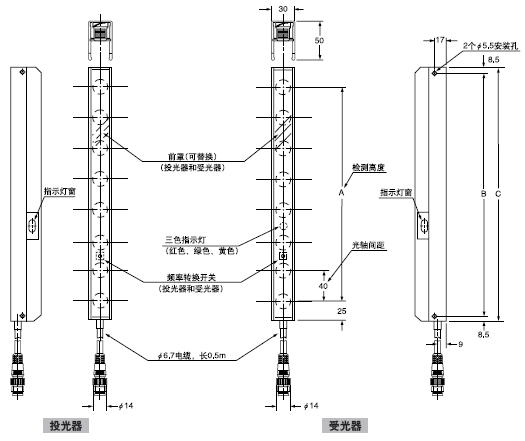

NA40-□ 传感器
 |
| 型 号 |
A |
B |
C |
| NA40-4 |
120 |
163 |
180 |
| NA40-6 |
200 |
233 |
250 |
| NA40-8 |
280 |
313 |
330 |
| NA40-10 |
360 |
393 |
410 |
| NA40-12 |
440 |
473 |
490 |
| NA40-14 |
520 |
553 |
570 |
| NA40-16 |
600 |
633 |
650 |
| NA40-20 |
760 |
793 |
810 |
| NA40-24 |
920 |
953 |
970 | |

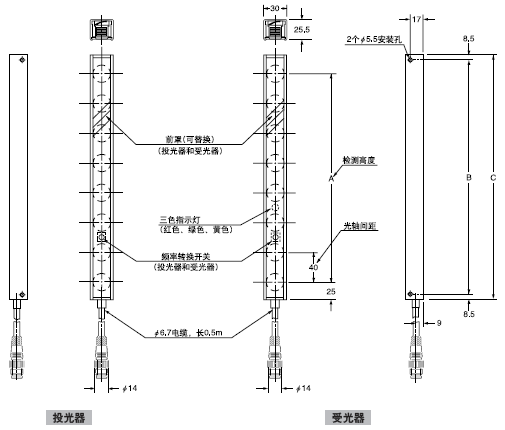

NA40-□-H 传感器
 |
| 型 号 |
A |
B |
C |
| NA40-4-H |
120 |
163 |
180 |
| NA40-6-H |
200 |
233 |
250 |
| NA40-8-H |
280 |
313 |
330 |
| NA40-10-H |
360 |
393 |
410 |
| NA40-12-H |
440 |
473 |
490 |
| NA40-14-H |
520 |
553 |
570 |
| NA40-16-H |
600 |
633 |
650 |
| NA40-20-H |
760 |
793 |
810 |
| NA40-24-H |
920 |
953 |
970 | |

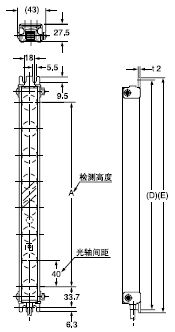

MS-NA40-1 传感器安装支架(附件)
|
 |
NA40-□安装图
带防溅帽型(NA40-□-H)以同种方式安装。
材质： 冷轧碳钢(SPCC)(单面镀铬)
4个支架为一套
[附带M5桁架头螺丝(长40mm)、螺母及弹簧垫圈各4个。]
| 型 号 |
A |
D |
E |
| NA40-4(-H) |
120 |
200 |
210 |
| NA40-6(-H) |
200 |
270 |
280 |
| NA40-8(-H) |
280 |
350 |
360 |
| NA40-10(-H) |
360 |
430 |
440 |
| NA40-12(-H) |
440 |
510 |
520 |
| NA40-14(-H) |
520 |
590 |
600 |
| NA40-16(-H) |
600 |
670 |
680 |
| NA40-20(-H) |
760 |
830 |
840 |
| NA40-24(-H) |
920 |
990 |
1,000 | |
SF-IND 适用于区域传感器的大型指示灯(另售)
|
 |
NA40-□安装图
带防溅帽型(NA40-□-H)以同种方式安装。
| 型 号 |
E |
F |
| NA40-4(-H) |
210 |
223 |
| NA40-6(-H) |
280 |
293 |
| NA40-8(-H) |
360 |
373 |
| NA40-10(-H) |
440 |
453 |
| NA40-12(-H) |
520 |
533 |
| NA40-14(-H) |
600 |
613 |
| NA40-16(-H) |
680 |
693 |
| NA40-20(-H) |
840 |
853 |
| NA40-24(-H) |
1,000 |
1,013 | |
