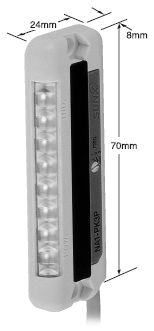

节省空间，袖珍打火机尺寸部件超小尺寸：W24×H70×D8mm，甚至可以被安装在部件箱的限制小空间内。
|
使用大型、明亮、醒目的作业指示灯超小机身上安装有一约50mm高的作业指示灯。由于其明亮度和高可见度，可用于远距离检查传感器的工作。
|
无需同步线使用同步扫描系统，无需同步线，并减少了接线工时。而且，传感器可在三种不同的投光频率中转换，最多可在同一垂直平面上贴近安装3套传感器，且不会导致相互干扰。即使安装在多层架上，由于相互干扰产生的工作故障也不会出现。(如果水平安装，最多可无干扰并行安装2套传感器。)
|
可选输出工作输出工作可转换至所需用途。
|
用途
单间生产线
 |
生产线
 |
警告 勿将本产品用于个人安全保护。
易于对齐传感器的光轴与安装孔直接对齐，使传感器对齐非常容易。可使用M4螺母简单安装。
|
电缆方向灵活可选择两个不同方向中的任一方向定位电缆：向下或侧向，因此可根据传感器的安装位置进行灵活布局。
|
备有传感器保护支架备有传感器保护支架(另售)，以保护传感器不受工具或其他物体的损伤。镀黑的保护支架增强了作业指示灯的可见度。
|
订购指南
| 种 类 |
形状 |
检测距离(注) |
型号 |
输出 |
N
P
N
输
出 |
 |
30～300mm |
NA1-PK3 |
NPN开路集电极晶体管 |
P
N
P
输
出 |
NA1-PK3-PN |
PNP开路集电极晶体管 |
注：检测距离是在投光器和受光器之间可设定的范围。此传感器可检测30mm以内的物体。
5m电缆长度型，中继连接器型
备有5m电缆长度型(标准：2m)和中继连接器型(标准：电缆型)。
型号表
| 种类 |
标准型 |
5m电缆长度型 |
中继连接器型(注) |
| NPN输出型 |
NA1-PK3 |
NA1-PK3-C5
|
NA1-PK3-J |
| PNP输出型 |
NA1-PK3-PN |
NA1-PK3-PN-C5 |
NA1-PK3-PN-J |
注：请另外订购中继连接器型的匹配电缆。
匹配电缆(需2根电缆)
| 型 号 |
说 明 |
 |
| CN-24-C2 |
4芯电缆，长2m |
| CN-24-C5 |
4芯电缆，长5m |
配件(另售)
| 品 名 |
型 号 |
说 明 |
|
| 传感器保护支架 |
MS-NA3-3 |
保护传感器机身。
2个黑色支架为1套
[附带4个带垫圈的M4螺丝(长15mm)和4个螺母。] |
 |
| Y型连接器 |
SL-WY
(每套5个) |
此连接器用于连接受光器电缆和投光器电缆。 |
 |
规格
| 种 类 |
NPN输出 |
PNP输出 |
| 型 号 |
NA1-PK3 |
NA1-PK3-PN |
| 检测高度 |
49.2mm |
检测距离(注1)
|
30～300mm |
| 光轴间距 |
24.6mm |
| 光轴数 |
3光轴 |
| 检测物体 |
φ 29mm以上的不透明体 |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
| 消耗电流 |
投光器：30mA以下，受光器：50mA以下 |
| 输出 |
NP N开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压： 1V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) |
PN P开路集电极晶体管
·最大源电流：100mA
·外加电压：30V DC以下(输出和＋V之间)
·剩余电压： 1V以下(源电流为100mA时)
0.4V以下(源电流为16mA时) |
| 输出工作 |
一个以上光轴遮光时ON或OFF，由工作模式开关选择 |
| 短路保护 |
装 备 |
| 反应时间 |
10ms以下(使用防干扰功能时：30ms以下) |
| 投光器 |
电源指示灯：绿色LED(电源ON时亮起)
作业指示灯：橙色LED
(作业指示灯输入低时亮起) |
电源指示灯：绿色LED(电源ON时亮起)
作业指示灯：橙色LED
(作业指示灯输入高时亮起) |
| 受光器 |
工作状态指示灯：红色LED(输出ON时亮起)
稳定入光指示灯：绿色LED
(所有光轴稳定入光时亮起)
作业指示灯：橙色LED
(作业指示灯输入低时亮起) |
工作状态指示灯：红色LED(输出ON时亮起)
稳定入光指示灯：绿色LED
(所有光轴稳定入光时亮起)
作业指示灯：橙色LED
(作业指示灯输入高时亮起) |
| 防干扰功能 |
装 备(最多可贴近安装3台)(注2) |
| 保护构造 |
IP62(IEC) |
| 周围温度 |
－10～＋55°C(注意不可结露、结冰)，存储：－20～＋70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度 3,000Rx |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率：10～150Hz，双振幅：0.75mm(最大5G)，X，Y和Z方向各2小时 |
| 耐冲击 |
加速度：500m/s2(约50G)，X，Y和Z方向各3次 |
| 光源 |
红外线LED(同步扫描系统) |
| 材质 |
外壳：耐热ABS，透镜罩：丙烯，指示灯罩：丙烯 |
| 电缆 |
0.2mm2 4芯(投光器：3芯)防油橡皮电缆，长2m |
| 电缆延长 |
0.3mm2以上的电缆全长可延长至100m，适用于投光器和受光器 |
| 重量 |
投光器：约50g，受光器：约50g |
注：1)检测距离是投光器和受光器之间的可设定范围。此传感器可检测30mm以内的物体。
I/O电路图和线路图

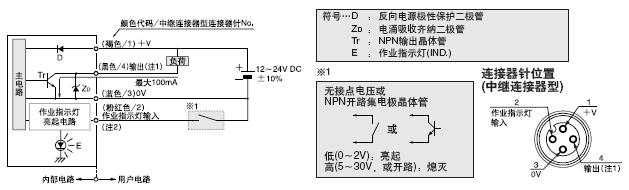

NPN输出型
注：
1) 投光器不装备输出。(黑色)
2) 当将作业指示灯用作大型工作状态指示灯时，将投光器和受光器上的作业指示灯输入线(粉红色)与受光器的输出线(黑色)连接。 |
注：
1) 投光器无需连接。
2) SL-WY Y型连接器(另售)的针设置与受光器相同。 |

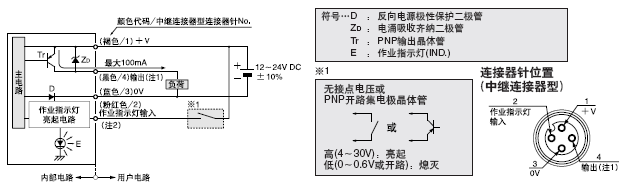

PNP输出型
注：
1) 投光器不装备输出。(黑色)
2) 当将作业指示灯用作大型工作状态指示灯时，将投光器和受光器上的作业指示灯输入线(粉红色)与受光器的输出线(黑色)连接。 |
注：
1) 投光器无需连接。
2) SL-WY Y型连接器(另售)的针设置与受光器相同。 |

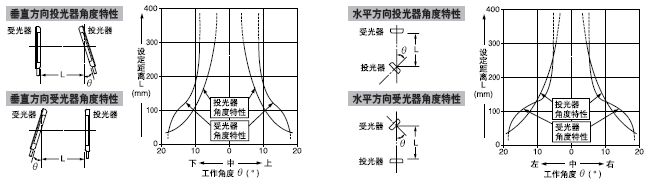

检测特性图(典型)

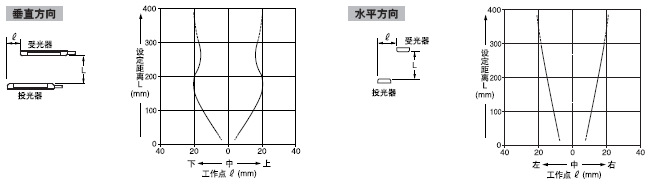

平行移动特性
角度特性
使用指南
· 请勿将本产品作为人体保护检测设备使用。
· 需要将检测设备作为按压机器或人体保护的安全设备时，请使用符合OSHA、ANSI及IEC等标准，并且在各个地区或国家适用的人体保护产品。
· 如果将本产品作为人体保护检测设备使用，会导致死亡或严重人身伤害。
· 请使用下列符合安全标准的产品。
Type 4：SF4B系列(《光幕传感器篇产品目录》)
Type 2：SF2B系列(《光幕传感器篇产品目录》

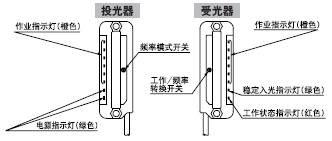

部件说明
|
安装使用带垫圈的M4螺丝和M4螺母。紧固扭矩应在0.5N·m以下。(请另行准备螺丝和螺母)
|
方向投光器和受光器必须正确的相对放置，如果放置颠倒了，传感器
就不能正常工作。
|
防干扰功能如下图所示，如果设定不同的投光频率，就能将三个NA1-PK3贴
近安装在一起。
如果如下图所示贴近安装，最多能安装2套传感器。
|
工作转换· 输出工作可通过受光器的工作/频率转换开关选择。
(请在电源关闭的情况下设定转换开关。)
|
工作/频率转换开关状态 |
输出工作 |
| L-ON |
 |
1个以上光轴遮光时OFF |
| D-ON |
 |
1个以上光轴遮光时ON |
注：
1) 输出工作与受光器频率转换使用同一个开关。当设定输出工作时，确认投光器和受光器选择了相同的频率号。
2) 如果工作/频率转换开关不在1，2或3位置时，受光器的状态是D-ON/频
率1。 |
频率设定· 设定传感器1 的投光和受光频率为FREQ.1， 传感器2 的为FREQ.2，传感器3的为FREQ.3。
(请在电源关闭的情况下设定转换开关。)
|
投光器 |
受光器 |
| 频率转换开关 |
工作/频率转换开关 |
| 传感器1 |
L-ON |
 |
 |
| D-ON |
 |
 |
| 传感器2 |
L-ON |
 |
 |
| D-ON |
 |
 |
| 传感器3 |
L-ON |
 |
 |
| D-ON |
 |
 |
注：
1) 注意输出工作与受光器频率转换使用的是同一个开关。
2) 如果工作/频率转换开关不在1，2或3位置时，投光器的状态是频率1，
受光器的状态是D-ON/频率1。 |
接线
· 请确认在电源关闭的状态下进行接线和设定转换开关。
·请注意错误接线会损坏传感器。
·请确认电源电压在额定范围内变化。
· 如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。
· 如果在该传感器附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F.G.)接地。
· 0.3mm2以上电缆可延长至100m，适用于投光器与受光器。但为减少噪音，使接线尽可能短。
· 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。
· 请确认DC电源使用一隔离变压器。如果使用自耦变压器(单线圈变压器)，可能损坏本产品或电源。
· 如果使用电源中产生电涌，请与电源连接一个电涌吸收器以吸收电涌。
其他
· 电源接通后的短时间(0.5秒)内请勿使用。
· 请勿将传感器直接暴露于快速启动灯或高频照明设备的荧光下，这会影响检测性能。
·避免灰尘，污垢和水蒸气。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
·选择开关需用的“－”螺丝刀。(刀尖尺寸：2.5×0.6mm)
·本传感器仅适于室内使用。

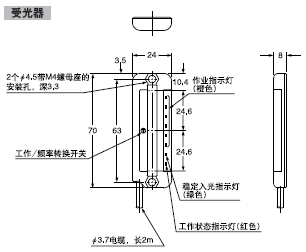

尺寸(单位：mm)
NA1-PK3/NA1-PK3-PN 传感器

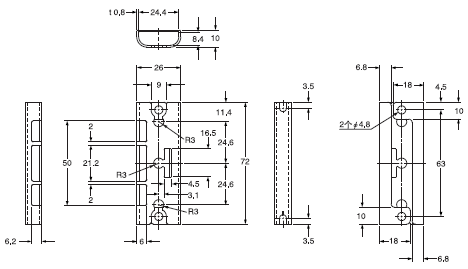

MS-NA3-3 传感器保护支架(另售)
注： 传感器保护支架可用于投光器和受光器。
材质：冷轧碳钢(SPCC)(黑色铬酸盐)
2个支架为1套
[附带4个带垫圈的M4螺丝(长15mm)和4个螺母。] |
 |
