日本神视NA1-5,NA1-PK5,NA1-5-PN,NA1-5D,NA1-5P区域光幕

省空间，超薄设计不妨碍检选作业。

10mm厚：原有型号的1/2

清晰可见的作业指示灯

投光器和受光器都装备有55mm宽的大型作业指示灯。此传感器用于检选非常理想。在NA1-PK5中，我们使用了8个橙色LED指示灯，大大提高了可见度。

清晰可见的作业指示灯

长检测距离：3m

3m的长检测距离足够确认至部件架的路径。另外，如果设定为入光时ON模式，电缆断开时，输出变为OFF。

可同时安装2组传感器

通过设定不同的频率，可以防止相互干扰。两组传感器并行安装可覆盖更广的检测区域。

可同时安装2组传感器

亮起模式可选

作业指示灯工作可选择为持续亮起或闪烁。

亮起模式可选

可选的检测工作

两种不同的检测工作都可选择，以适应特别用途。传感器可选择一个以上光轴或只有两个以上光轴的干扰检测。

可选的检测工作

用途

防止检选错误部件	有宽定位区域的检测部件

勿将本产品用于个人安全保护。

订购指南

种类	形　状	检测距离(注)	型　号	输　出
指示灯型高亮度作业		0.1～1.2m (当设定SHORT时为 0.05～0.5m)	NA1-PK5	NPN开路集电极晶体管
指示灯型高亮度作业		0.1～1.2m (当设定SHORT时为 0.05～0.5m)	NA1-PK5-PN	PNP开路集电极晶体管
长检测距离型		0.2～3m (当设定SHORT时为 0.05～1m)	NA1-5	NPN开路集电极晶体管
长检测距离型		0.2～3m (当设定SHORT时为 0.05～1m)	NA1-5-PN	PNP开路集电极晶体管

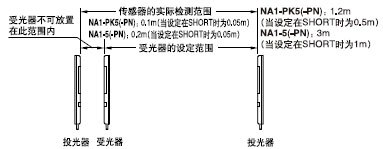

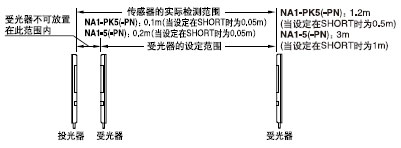

注：检测距离是在投光器和受光器之间可设定的范围。NA1-PK5(-PN)可检测0.1m以内(当设定在SHORT时为0.05m)的物体。注：NA1-5(-PN)可检测0.2m以内(当设定在SHORT时为0.05m)的物体。

检测距离是在投光器和受光器之间可设定的范围

5m电缆长度型，中继连接器型

备有5m电缆长度型(标准：2m)和中继连接器型(标准：电缆型)。

型号表

种类	标准型	5m电缆长度型	中继连接器型(注)
高亮度作业指示灯型	NA1-PK5	-------	NA1-PK5-J
高亮度作业指示灯型	NA1-PK5-PN	-------	NA1-PK5-PN-J
长检测距离型	NA1-5	NA1-5-C5	NA1-5-J
长检测距离型	NA1-5-PN	-------	NA1-5-PN-J

注：请另行订购中继连接器型的匹配电缆。

匹配电缆(需2根电缆。)

型　号	说　明
CN-24-C2	4芯电缆，长2m
CN-24-C5	4芯电缆，长5m

配件(另售)

品　名	型　号	说　明
传感器安装支架	MS-NA1-1	4个支架为1套附带4个带垫圈的M4螺丝(长15mm)，8个螺母，4个挂钩，4个垫片和8个带垫圈的M4螺丝(长8mm)。(MS-NA1-1不附带垫片。)
传感器安装支架	MS-NA2-1
传感器保护支架	MS-NA3	保护传感器机身。 2个银色支架为1套[附带4个带垫圈的M4螺丝(长15mm)和4个螺母。]
传感器保护支架	MS-NA3-BK	保护传感器机身s。 2个黑色支架为1套[附带4个带垫圈的M4螺丝(长15mm)和4个螺母。]
狭缝透光罩	OS-NA1-5	狭缝透光罩限制投光或受光量。(封条型，10个为1套)

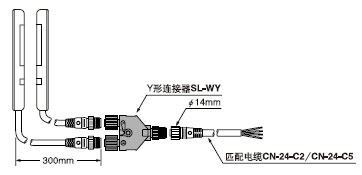

Y形连接器	SL-WY(每套5个)	此连接器用于连接受光器和投光器电缆。

传感器安装支架
MS-NA1-1	MS-NA2-1

传感器保护支架 MS-NA3 MS-NA3-BK	狭缝透光罩 OS-NA1-5

Y形连接器 SL-WY

种　类		NPN输出		PNP输出
		高亮度作业指示灯型	长检测距离型	高亮度作业指示灯型	长检测距离型
型　号		NA1-PK5	NA1-5	NA1-PK5-PN	NA1-5-PN
检测高度		100mm
检测距离(注)		0.1～1.2m (当设定在SHORT时为0.05～0.5m)	0.2～3m (当设定在SHORT时为0.05～1m)	0.1～1.2m (当设定在SHORT时为0.05～0.5m)	0.2～3m (当设定在SHORT时为0.05～1m)
光轴间距		25mm
光轴数		5光轴
检测物体		φ 35mm以上的不透明体
电源电压		12～24V DC±10%　脉动P-P10%以下
消耗电力(注2)		投光器：0.5W以下，受光器：0.8W以下		投光器：0.6W以下，受光器：0.9W以下
输出		NP N开路集电极晶体管 ·最大流入电流：100mA ·外加电压：30V DC以下(输出和0V之间) ·剩余电压：1V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时)		PN P开路集电极晶体管 ·最大源电流：100mA ·外加电压：30V DC以下(输出和＋V之间) ·剩余电压：1V以下(源电流100mA时) 0.4V以下(源电流16mA时)
输出工作		1个以上光轴遮光时ON或OFF/2个以上光轴遮光时ON或OFF，可由工作模式开关选择
短路保护		装　备
反应时间		10ms以下(当使用防干扰功能时，入光时：30ms以下，遮光时：13ms以下)
指示灯	投光器	电源指示灯：绿色LED(电源ON时亮起) 作业指示灯：橙色LED 作业指示灯输入低时亮起或闪烁，由工作模式开关选择亮起形式		电源指示灯：绿色LED(电源ON时亮起) 作业指示灯：橙色LED 作业指示灯输入低时亮起或闪烁，由工作模式开关选择亮起形式
	受光器	工作状态指示灯：红色LED 1个以上光轴遮光时亮起，当2个以上光轴在2光轴干扰模式下遮光时亮起稳定入光指示灯：绿色LED(所有光轴稳定入光时亮起) 作业指示灯：橙色LED 作业指示灯输入低时亮起或闪烁，由工作模式开关选择亮起形式		工作状态指示灯：红色LED 1个以上光轴遮光时亮起，当2个以上光轴在2光轴干扰模式下遮光时亮起稳定入光指示灯：绿色LED(所有光轴稳定入光时亮起) 作业指示灯：橙色LED 作业指示灯输入高时亮起或闪烁，由工作模式开关选择亮起形式
防干扰功能		装　备
环境性能	保护构造	IP62(IEC)
	周围温度	－10～+55°C(注意不可结露、结冰)，存储：－20～+70°C
	周围湿度	35～85%RH，存储：35～85%RH
	周围照明度	白炽灯：受光面照明度 3,000x
	耐电压	AC1,000V 1分钟，所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率：10～150Hz，双振幅：0.75mm，X，Y和Z各方向2小时
	耐冲击	加速度：490m/s²(约50G)，X，Y和Z各方向3次
投光二极体		红外线LED(同步扫描系统)
投光波峰波长		950μm
材质		保护外壳：耐热ABS，透镜罩：丙烯，指示灯罩：丙烯
电缆		0.3mm² 4芯(投光器：3芯)防油橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至100m，适用于投光器和受光器
重量		投光器：约80g 受光器：约85g	投光器：约70g 受光器：约80g	投光器：约80g 受光器：约85g	投光器：约70g 受光器：约80g

注：
1) 检测距离是在投光器和受光器之间可设定的范围。
NA1-PK5(-PN)可检测0.1m以内(当设定在SHORT时为0.05m)
的物体。NA1-5(-PN)可检测0.2m以内(当设定在SHORT时为
0.05m)的物体。
2) 根据以下公式获得消耗电流消耗电流＝消耗电力÷电源电压
(例) 电源电压为12V时，
投光器的消耗电流为： 0.5W÷12V≈0.042A＝42mA

配件(另售)

NA1-PK5 NA1-5 (NPN输出型)

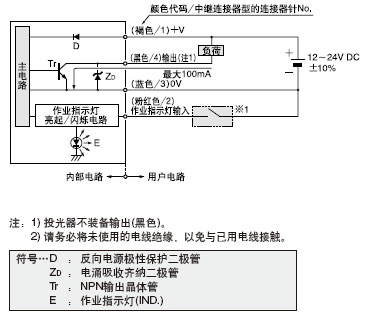

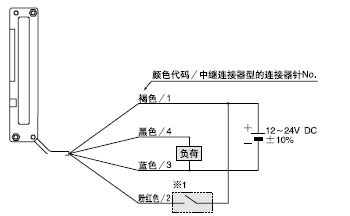

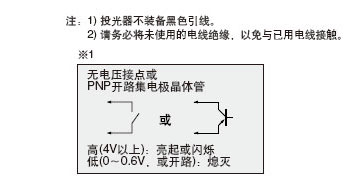

I/O电路图	线路图

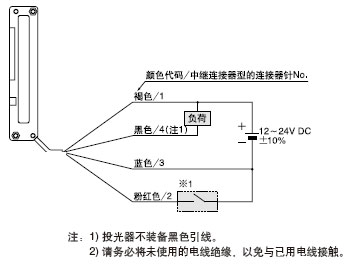

连接器针位置(中继连接器型)

NA1-PK5-PN NA1-5-PN(PNP输出型)

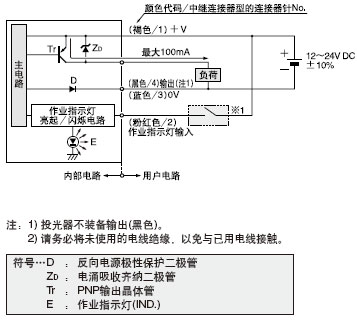

I/O电路图	线路图

连接器针位置(中继连接器型)

检测特性图(典型)

NA1-PK5 NA1-PK5-PN
平行移动特性
垂直方向	垂直方向	水平方向

水平方向

角度特性
投光器角度特性	设置在LONG时	设置在SHORT时

受光器角度特性

NA1-5 NA1-5-PN
平行移动特性
垂直方向	水平方向	水平方向和垂直方向相同

角度特性
投光器角度特性	受光器角度特性

设定在LONG时	设定在SHORT时

使用指南

· 请勿将本产品作为人体保护检测设备使用。
· 需要将检测设备作为按压机器或人体保护的安全设备时，请使用符合OSHA、ANSI及IEC等标准，并且在各个地区或国家适用的人体保护产品。
· 如果将本产品作为人体保护检测设备使用，会导致死亡或严重人身伤害。
· 请使用下列符合安全标准的产品。
Type 4: SF4B系列(《光幕传感器篇产品目录》)
Type 2: SF2B系列(《光幕传感器篇产品目录》)

安装

使用带垫圈的M4螺丝和M4螺母。紧固扭矩应在0.5N·m
以下。(请另行准备螺丝和螺母)

方向

· 投光器和受光器必须正确的相对放置，如果放置颠倒了，
传感器就不能正常工作。

防干扰功能

· 如下图所示，如果设定不同的投光频率，就能将两个传感器贴近安装在一起。
必须在电源关闭的情况下设定开关。如果设定开关时电源没有关闭，操作模式就不会改变。

	工作模式开关
	投光器	受光器
传感器A(FREQ. A)
传感器B(FREQ. B)

LONG/SHORT转换开关(装备在投光器上)

· 根据以下给出的投光器和受光器之间的设定距离，选择开关设定。
必须在电源关闭的情况下设定开关。如果设定开关时电源没有关闭，工作模式就不会改变。

设定距离	工作模式开关
0.05～0.5m [NA1-PK5(-PN)] 0.05～1m [NA1-5(-PN)]
0.5～1.2m [NA1-PK5(-PN)] 1～3m [NA1-5(-PN)]

输出工作的选择

输出工作模式通过受光器上的工作模式开关进行选择。必须在电源关闭的情况下设定开关。如果设定开关时电源没有关闭，工作模式就不会改变。

输出工作	工作模式开关
1个以上光轴遮光时ON(当所有光轴均入光时OFF)。
1个以上光轴遮光时OFF，(当所有光轴均入光时ON)。
当任意2个以上光轴遮光时ON。
当任意2个以上光轴遮光时OFF。

作业指示灯工作选择

· 由投光器和受光器上的工作模式开关选择亮起/闪烁。必须在电源关闭的情况下设定开关。如果设定开关时电源没有关闭，工作模式就不会改变。

	工作模式开关
	投光器	受光器
亮起
闪烁	ss

其他

· 电源接通后的短时间(0.5秒)内，请勿使用。

尺寸(单位：mm)

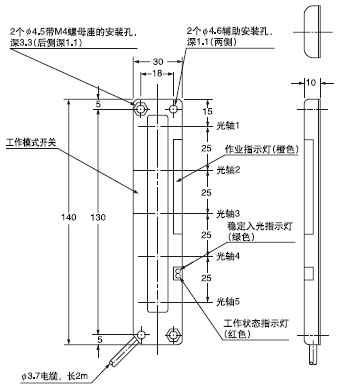

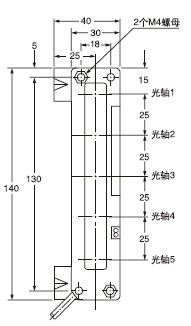

NA1-PK5(-PN)NA1-5(-PN) 传感器
投光器	受光器

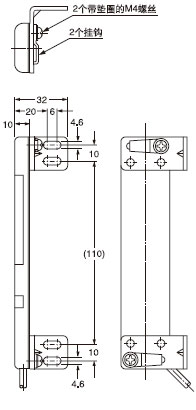

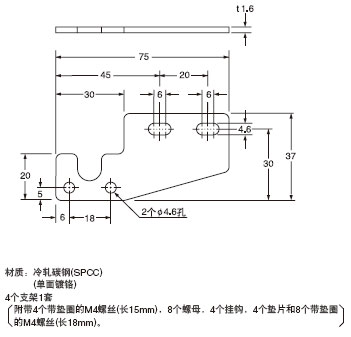

MS-NA1-1 传感器安装支架(另售)

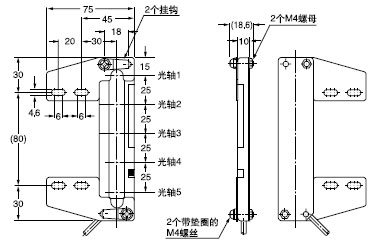

装配尺寸受光器的安装图

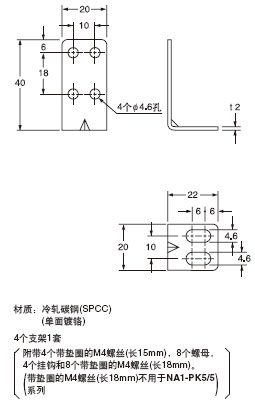

MS-NA2-1 传感器安装支架(另售)
	装配尺寸受光器的安装图

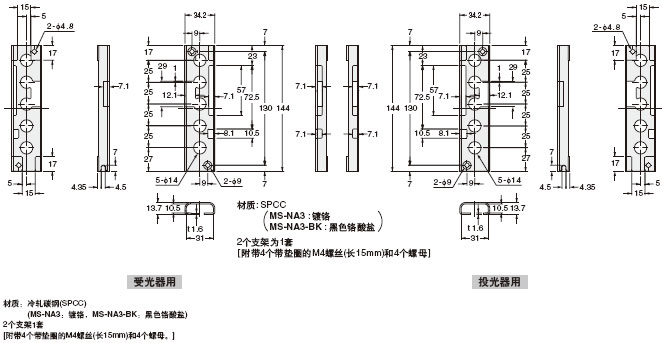

MS-NA3 MS-NA3-BK 传感器保护支架(另售)
