特点

可检测信件或名片

用交叉光轴扫描系统可检测薄型物体。

可检测信件或名片

投光与受光二极体间距：10mm

10mm的投光与受光二极体间距可检测φ13.5mm的小型物体。

投光与受光二极体间距：10mm

厚度仅为10mm

极薄，其厚度仅为10mm。而且，由于它的电缆出口方向可自由调节，所以可安装在狭窄的空间内。

厚度仅为10mm

电缆定向自由

宽区域

极薄的设计使检测范围达到了长1m，宽100mm。适用于宽阔生产线上的物体检测，或通过路径不确定的小型物体的落下或侵入检测。

宽区域

无需同步线

在投光器与受光器之间不再需要同步接线，从而节省了电线，接线也变得简单了。

无需同步线

全球适用

符合EMC指定适用品，并获得了UL认证。
另外，备有欧洲大量需要的PNP输出型。

全球适用

用途

检测名信片

检测路径不确定的落下物体

检测移动物体的缺口

警告勿将本产品用于个人安全保护。

清晰可见的指示灯

在投光器与受光器上都安装了一个55mm宽的清晰可见的大型指示灯。另外，若将检测输出直接连接到大型指示灯的输入处，这时指示灯可用作大型工作状态指示灯。而且，其操作可以选择为亮起或闪烁。

清晰可见的指示灯

交叉光轴扫描系统

原有区域传感器，由于投光二极体与受光二极体作为整体被同步扫描，因此，不能检测薄型物体。相反，NA1-11中只有投光器的1~11二极体扫描后获得投光。受光器的二极体不被扫描，因此当投光二极体投射光线，受光器的所有二极体都接收到光线。因此，即使受光器中有一个二极体不受光，也会发生遮光操作。利用此项技术就实现了对薄型物体的检测。

原有区域传感器
NA1-11

订购指南

种　类	形　状	检测距离(注)	型　号	输出
NPN输出		0.17～1m	NA1-11	NPN开路集电极晶体管
5m电缆长度型			NA1-11-C5	NPN开路集电极晶体管
PNP输出			NA1-11-PN	PNP开路集电极晶体管

注：
检测范围是投光器与受光器之间的可设定距离。传感器可检测0.17m以下的物体。
检测距离(注)

配件(另售)

品　名	型　号	说　明
传感器安装支架	MS-NA1-1	4个支架为一套附带4个带垫圈的M4螺丝(长15mm)，8个螺母， 4个挂钩，4个垫片和8个带垫圈的M4螺丝(长18mm)。 (MS-NA1-1不附带垫片)
传感器安装支架	MS-NA2-1

规格

种　类		NPN输出型	PNP输出型
型　号		NA1-11	NA1-11-PN
检测高度		100mm
检测距离(注1)		0.17～1m
二极体间距		10mm
投光/受光二极体数		投光器与受光器各11个
检测物体		φ 13.5mm以上不透明体(注2)
电源电压		12～24V DC±10%　脉动P-P10%以下
消耗电流		投光器：80mA以下，受光器：100mA以下
输出		NP N开路集电极晶体管 ·最大流入电流：100mA ·外加电压：30V DC以下(输出和0V之间) ·剩余电压： 1V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时)	PN P开路集电极晶体管 ·最大源电流：100mA ·外加电压：30V DC以下(输出和0V之间) ·剩余电压： 1V以下(源电流为100mA时) 0.4V以下(源电流为16mA时)
输出工作		遮光时ON或OFF，可用工作模式开关选择
短路保护		装　备
反应时间		遮光时：5ms以下，入光时：10ms以下
指示灯	投光器	电源指示灯：绿色LED(电源ON时，亮起) 大型指示灯：橙色LED 大型指示灯输入低时指示灯亮起或闪烁，由工作模式开关选择亮起形式。	电源指示灯：绿色LED(电源ON时，亮起) 大型指示灯：橙色LED 大型指示灯输入高时指示灯亮起或闪烁，由工作模式开关选择亮起形式。
	受光器	工作状态指示灯：橙色LED(输出ON中，亮起) 电源指示灯：绿色LED(电源ON时，亮起) 大型指示灯：橙色LED 大型指示灯输入低时指示灯亮起或闪烁，由工作模式开关选择亮起形式。	工作状态指示灯：橙色LED(输出ON中，亮起) 电源指示灯：绿色LED(电源ON时，亮起) 大型指示灯：橙色LED 大型指示灯输入高时指示灯亮起或闪烁，由工作模式开关选择亮起形式。
环境性能	保护构造	IP62(IEC)
	周围温度	－10～＋55°C(注意不可结露、结冰)，存储：－20～＋70°C
	周围湿度	35～85%RH，存储：35～85%RH
	周围照明度	白炽灯：受光面照明度3,000Rx
	耐电压	AC1,000V 1分钟，所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间20MΩ以上，基于DC250V的高阻表
	耐振动	频率：10～150Hz，双振幅：1.5mm，X，Y和Z各方向2小时
	耐冲击	加速度：500m/s²(约50 G)，X，Y和Z各方向3次
投光二极体		红外线LED(交叉光轴扫描系统)
投光波峰波长		880μm
材质		外壳：耐热ABS，透镜：丙烯，指示灯罩：丙烯
材质		0.3mm²以上4芯(投光器：3芯)耐油橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至100m，用于投光器和受光器
重量		投光器：约80g，受光器：约85g

注：
1) 检测距离是投光器与受光器之间的可设定距离。传感器可检测0.17m以下的物体。
投光器/受光器
2) 尽管该产品可采用交叉光扫描系统检测薄型物体，但可稳定检测到的薄型物体的尺寸因设定距离而异。因此，当传感器检测薄型物体时，请确认使用实际的物体进行稳定检测。

I/O电路图与线路图

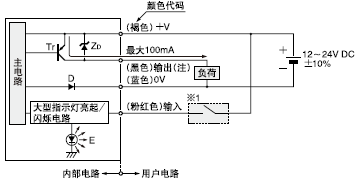

NA1-11 NPN输出型

I/O电路图

注：
1) 投光器不装备输出(黑色)。
2) 未使用的电线必须绝缘，请勿与已使用的电线相接触。

符号... D : 反向电源极性保护二极管
ZD : 电涌吸收齐纳二极管
Tr : NPN输出晶体管
E : 大型指示灯(INDICATOR)

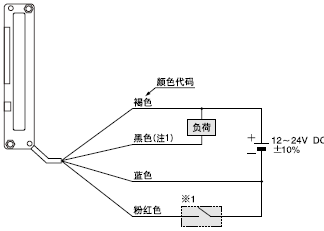

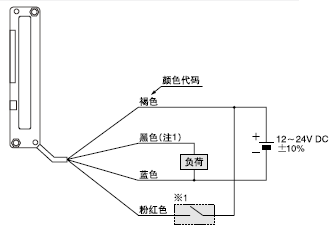

线路图

注：
1) 投光器不装备黑色引线。
2) 未使用的电线必须绝缘，请勿与已使用的电线相接触。
线路图

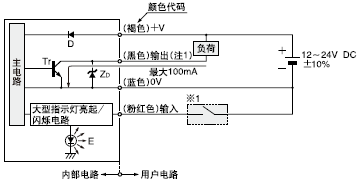

NA1-11-PN PNP输出型

I/O电路图

注：
1) 投光器不装备输出(黑色)。
2) 未使用的电线必须绝缘，请勿与已使用的电线相接触。
符号... D : 反向电源极性保护二极管
ZD : 电涌吸收齐纳二极管
Tr : PNP输出晶体管
E : 大型指示灯(INDICATOR)

线路图

注：
1) 投光器不装备黑色引线。
2) 未使用的电线必须绝缘，请勿与已使用的电线相接触。
线路图

检测特性图(典型)

平行移动特性

垂直方向

垂直方向

水平方向

水平方向

平行移动特性

角度特性

投光器角度特性

投光器角度特性

受光器角度特性

受光器角度特性

角度特性

设定距离和过量增溢之间的相互关系

设定距离和过量增溢之间的相互关系

设定距离和可检测物体最小长度之间的相互关系

如左图所示，可检测物体的最小长度，由与传感器前表面垂直的水平面决定，并随设定距离变化而变化。但请注意可检测物体的最小长度还受物体厚度影响。

设定距离和可检测物体最小长度之间的相互关系

※ 检测物体视为放置在检测区域中心。

使用指南

· 请勿将此产品用作个人安全保护的检测装置。
· 如要将检测装置作为按压机上的安全装置或是用于个人安全保护时，请使用符合标准的产品，如，SHA、ANSI或IEC等在各个地区和国家都适用于个人安全保护的产品。
· 如将此产品用作个人安全保护的检测装置，可能会导致严重人身伤害甚至是死亡。
· 请使用以下符合安全标准的产品。
Type 4： SF4B 系列 (《光幕传感器篇产品目录》)
Type 2： SF2B 系列 (《光幕传感器篇产品目录》)

安装

· 使用带垫圈的M4螺丝和M4螺母。紧固扭矩应在0.5N·m以下。
(请另行准备螺丝与螺母。)

大型指示灯工作选择

· 可由投光器与受光器的工作模式开关选择亮起/闪烁。

大型指示灯的工作	工作模式开关
大型指示灯的工作	投光器	受光器
亮起
闪烁

输出工作选择

· 可由受光器上的工作模式开关选择输出工作模式。
请在电源关闭时设定开关。当开关设定随电源变化时工作转换模式不变。

工作模式开关 (受光器)	输出工作	工作状态指示灯 (橙色)
D-ON	遮光时ON	输出ON时，亮起
L-ON	遮光时OFF	输出ON时，亮起

注：LIGHT/BLINK开关与输出工作选择无关。

接线

· 请确认在电源关闭的状态下进行接线和设定模式开关。
· 请确认电源电压在额定范围内变化。
· 如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。
· 如果在该产品附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F.G.)接地。
· 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。

其他

· 电源接通后的短时间(0.5秒)内，请勿使用。
· 避开灰尘、污垢和水蒸气。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
· 请勿将传感器直接暴露于快速启动灯或高频照明设备的荧光下，这会影响检测性能。
· 尽管此传感器可用交叉光轴扫描系统检测薄型物体，可稳定检测到的薄型物体的尺寸与设定距离不同。因此，使用传感器检测薄型物体时，请确认使用实际物体进行稳定检测。
· 由于此传感器投光器投射的光扩散到传感器上部和下部，因此，请注意如果在传感器上部或下部有反射性物体，检测会受到影响。

尺寸(单位：mm)

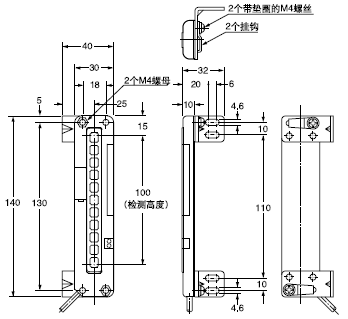

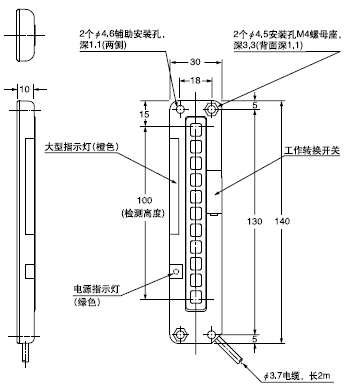

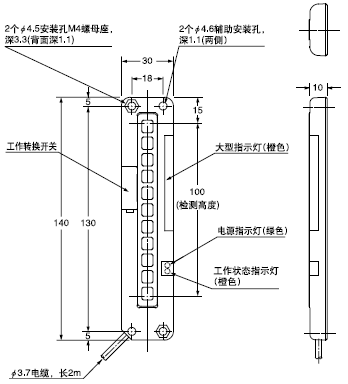

NA1-11/NA1-11-PN 传感器

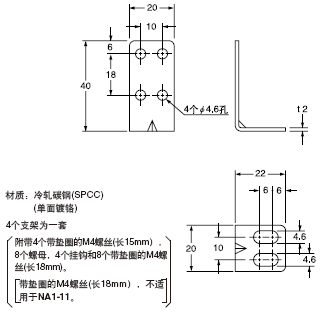

MS-NA1-1 传感器安装支架(另售)

装配尺寸受光器安装图

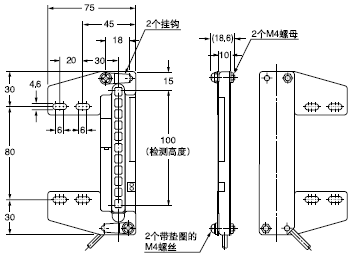

MS-NA2-1 传感器安装支架(另售)

材质：冷轧碳钢(SPCC)(单面镀铬)
4个支架为一套
(附带4个带垫圈的M4螺丝(长15mm），8个螺母，4个挂钩，4个垫片和8个带垫圈的M4螺丝(长18mm)。)

装配尺寸受光器安装图
