sunx GL-18H,GL-18HL接近开关
高性能、低价格。
不同频率型
由于两台传感器的频率不同，所以可以贴近安装。长检测距离型GL-18HL(B)和
它的不同 频率型GL-18HLI能安装在相距20mm的地方。
长检测距离
GL-18HL□的检测距离可达12mm。 (GL-18H□: 5mm)
应用
订购指南
| 种 类 |
形 状 (mm) |
检测距离(注) |
型 号 |
输 出 |
输出工作 |
| 标准 |
 |
 |
GL-18H |
NPN
开路集电极
晶体管 |
常 开 |
| 不同频率 |
GL-18HI |
| 标准 |
GL-18HB |
常 闭 |
| 长检测距离 |
 |
GL-18HL |
常 开 |
| 不同频率 |
GL-18HLI |
| 长检测距离 |
GL-18HLB |
常 闭 |
注：
最大工作距离是使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在周围温度不定或电源电压波动的情况下可稳定检测标准检测物体时的检测范围。
附件
规格
| 种 类 |
标 准 |
长检测距离 |
| 型 号 |
|
不同频率 |
|
|
不同频率 |
|
| GL-18H |
GL-18HI |
GL-18HB |
GL-18HL |
GL-18HLI |
GL-18HLB |
| 最大工作距离(注) |
5mm±10% |
12mm±10% |
| 稳定检测范围(注) |
0～4mm |
0～10mm |
| 标准检测物体 |
铁板25×25×t 1mm |
铁板40×40×t 1mm |
| 应差 |
工作距离的15%以下 |
| 电源电压 |
10～30V DC 脉动P-P10%以下 |
| 消耗电流 |
10mA以下 |
| 输出 |
NP N开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压： 1.5V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) |
| 输出工作 |
常 开 |
常 闭 |
常 开 |
常 闭 |
| 最大反应频率 |
1kHz |
500Hz |
| 工作状态指示灯 |
红色LED(输出ON时亮起) |
环
境
性
能 |
保护构造 |
IP67(IEC)，IP67g(JEM) |
| 周围温度 |
－25～+70°C，存储：－25～+70°C |
| 周围湿度 |
45～85%RH，存储：45～85%RH |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率：10～55Hz，双振幅：1.5mm，X,Y和Z各方向2小时 |
| 耐冲击 |
加速度：1,000m/s2 (约100G)，X,Y和Z各方向3次 |
检测距离
变化 |
温度特性 |
超过周围温度范围－25～＋70°C，20°C时检测距离±10%以内 |
| 电压特性 |
电源电压±10%波动的±2%以内 |
| 材质 |
外壳：聚丙烯 |
| 电缆 |
0.3mm2 3芯防油橡皮电缆，长1m |
| 电缆延长 |
0.3mm2以上的电缆全长可延长至100m |
| 重量 |
约45g |
| 附件 |
------ |
MS-GL18HL(传感器安装支架)：1套 |
注：
最大工作距离是使用检测标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。

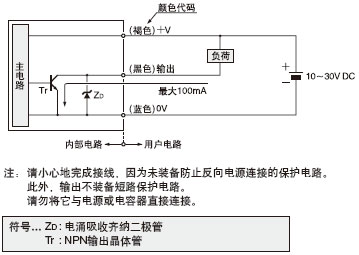

I/O电路图和线路图
GL-18H□ GL-18HL□
GL-18H□ |
|
|
|
|
|
当检测物体的尺寸小于标准尺寸(铁板25×25×t1mm)时，
检测距离如左图所示缩短。 |
GL-18HL□ |
|
|
|
|
|
当检测物体的尺寸小于标准尺寸(铁板40×40×t1mm)时，
检测距离如左图所示缩短。 |
使用指南
该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。
安装 |
· 紧固扭矩应为0.5N·m以下。
· 用螺母安装传感器，透过孔的直径应为φ 3.4mm。
· 不提供螺丝、螺母和垫圈。请另行准备。 |
|
周围金属的影响 |
| · 当传感器附近有金属时，保持如下所示最小的间距。 |
|
|
GL-18H□ |
GL-18HL□ |
| A |
5mm |
25mm |
| B |
25mm |
60mm |
| C |
0mm |
20mm(注) |
| D |
5mm |
30mm | |
注：
当GL-18HL□安装在绝缘体或附带的铝制安装支架上，距离“C”可为零。 |
防止相互干扰 |
| · 当两台以上传感器平行或面对面安装时，请按下图所示保持最小间距，防止相互干扰。 |
|
GL-18H□ |
GL-18HL□ |
| 在“I”型和非 “I”型之间 |
在2个“I ”
型或2 个非
“I”型之间 |
在“I”型
和非“I”
型之间 |
在2个“I ”
型或2 个非
“I”型之间 |
| E |
0mm(注2) |
40mm |
20mm |
130mm |
| F |
20mm |
70mm |
40mm |
200mm | |
|
注：
1) 型号中的“I”指不同频率型。
2) 两台传感器可贴近安装。当3台以上传感器以相等间距并排安装时，
尺寸E的最小值应为11mm。 |
检测距离 |
| · 检测距离是使用标准检测物体时的检测距离。当使用非铁金属时，检测距离是通过乘以如下图所示的修正系数而得的。另外，如果检测物是电镀过的，检测距离也会改变。 |
修正系数 |
| 型 号 |
GL-18H□ |
GL-18HL□ |
| 铁 |
1 |
1 |
| 不锈钢 (SUS304) |
约0.68 |
约0.65 |
| 黄铜 |
约0.45 |
约0.42 |
| 铝 |
约0.43 |
约0.41 | |
接线 |
| · 请小心地完成接线，因为未装备防止反向电源连接的保护电路。输出不装备短路保护电路，请勿将它与电源或电容器直接连接。 |
其他 |
| · 电源接通后的短时间(50ms)内，请勿使用。 |
尺寸(单位：mm)
GL-18H□ GL-18HL□ (传感器) |
MS-GL18HL GL-18HL□传感器安装支架(附件) |
|
|
