| 种 类 |
负压 |
正压 |
| －101kPa型 |
100kPa型 |
1MPa型 |
| 标准型 |
轻量型 |
扁平型 |
IP67型 |
标准型 |
标准型 |
| 型号 |
亚洲型 |
DP2-20 |
DP2-80 |
- |
DP2-60 |
DP2-21 |
DP2-22 |
| 北美型(注) |
- |
- |
DP2-40N |
- |
- |
- |
| 欧洲型 |
- |
- |
DP2-40E |
- |
- |
- |
| 压力种类 |
标准压力 |
| 额定压力范围 |
0～－101.3kPa |
0～100.0kPa |
0～1.000MPa |
| 设定压力范围 |
5.1～－101.3kPa
0.052～－1.033kgf/cm2, 0.051～－1.013bar
0.74～－14.70psi, 38～－760mmHg
1.5～－29.9inHg |
－5.0～100.0kPa
－0.051～1.020kgf/cm2
－0.050～1.000bar
－0.72～14.50psi |
－0.050～1.000MPa
－0.51～10.20kgf/cm2
－0.50～10.00bar
－7.2～145.0psi |
| 耐压力 |
490kPa |
1.47MPa |
| 适用流体 |
非腐蚀性气体 |
| 可选单位 |
kPa，kgf/cm2，bar，psi，mmHg，inHg |
kPa，kgf/cm2，
bar，psi |
MPa，kgf/cm2，
bar，psi |
| 电源电压 |
12～24V DC % 脉动P-P10%以下 |
| 消耗电流 |
50mA以下 |
比较输出
(比较输出1)
(比较输出2) |

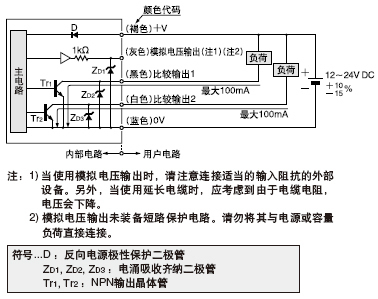

<亚洲、北美型(标准NPN输出型，扁平型和IP67型)>
NPN开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(比较输出和0V之间)
·剩余电压：1V以内(流入电流为100mA时)
0.4V以下(流入电流为16mA时) |
<北美型(标准PNP输出型)，欧洲型>
PNP开路集电极晶体管
·最大源电流：100mA
·外加电压：30V DC以下(比较输出和＋V之间)
·剩余电压：2V以下(源电流为100mA时) | |
| 输出模式 |
共有4种模式：应差模式、窗式比较模式、双输出模式、自动灵敏度设定模式
(可通过按钮操作选择) |
| 应差 |
1digit(但是，使用应差模式时可改变) |
| 重复精度 |
±0.2%F.S.±1digit以内 |
| 反应时间 |
2.5ms以下 |
| 短路保护 |
装备 |
| 模拟电压输出 |
输出电压：1～5V(在额定压力范围内)
零点：1V±5%F.S.以内
幅度：4V±5%F.S.以内
线性：±1%F.S.以内
输出阻抗：约1kΩ |
 | |
| 显示 |
3 1/2位红色LED显示(抽样率：约4次/秒) |
| 可显示压力范围 |
5.1～－101.3kPa
0.052～－1.033kgf/cm2, 0.051～－1.013bar
0.74～－14.70 psi, 38～－760mmHg
1.5～－29.9inHg |
－5.0～100.0kPa
－0.051～1.020kgf/cm2
－0.050～1.000bar
－0.72～14.50psi |
－0.050～1.000MPa
－0.51～10.20kgf/cm2
－0.50～10.00bar
－7.2～145.0psi |
| 模拟度数盘显示 |
LED度数盘显示以约10%F.S.幅度 |
工作状态指示灯
(比较输出1) |
橙色LED(比较输出1ON时亮起) |
工作状态指示灯
(比较输出2) |
绿色LED(比较输出2ON时亮起) |
环
境
性
能 |
保护构造 |
标准扁平和轻量型：IP40(IEC)，IP67型：IP67(IEC) |
| 周围温度 |
－10～＋50°C(注意不可结露、结冰)，存储：－10～＋60°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表 |
| 耐振动 |
频率：10～150Hz，双振幅：0.75mm，X,Y和Z各方向2小时 |
| 耐冲击 |
加速度：100m/s2(约10G)，X，Y和Z各方向3次 |
| 温度特性 |
超过周围温度范围－10～＋50°C，＋20°C时检测压力的±1%F.S.以内 |
| 压力孔 |
亚洲型 |
标准，扁平和IP67型：Rc(PT)1/8内螺纹，轻量型：M5内螺纹 |
| 北美型 |
标准型：NPTF1/8内螺纹，扁平和IP67型：NPT1/8内螺纹 |
| 欧洲型 |
扁平和IP67型：G(PF)1/8内螺纹 |
| 材质 |
前盖：ABS，后盖：PPS(玻璃纤维加固)，显示表面：丙烯
压力孔附件：压铸锌合金[轻型：POM(玻璃纤维加固)，压力孔是黄铜(镀镍)]
前罩(仅IP67型)：聚碳酸酯 |

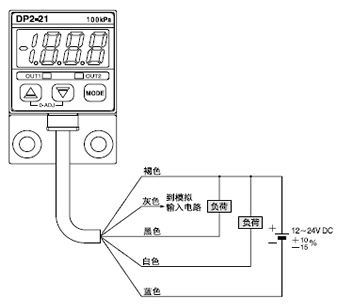

| 电缆 |
0.15mm2 5芯防油橡皮电缆，长2m(IP67型：长5m) |
| 电缆延长 |
0.3mm2 以上的电缆全长可延长至100m(符合CE标记时为10m以下) |
| 重量 |
标准型：约95g，扁平型：约120g，IP67型：约370g，轻量型：约70g |
| 附件 |
DPX-02(用于压力孔的六边形插头)：1个(标准型)，压力单位标签：1个 |
