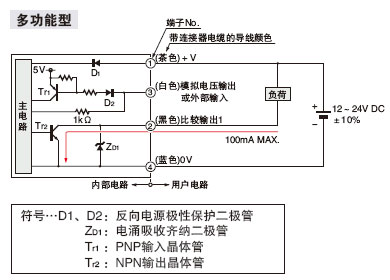

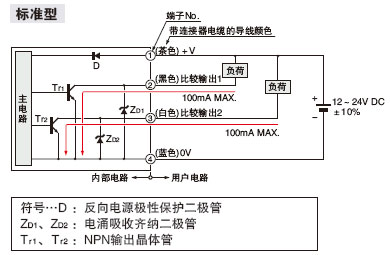

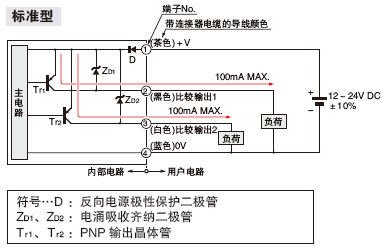

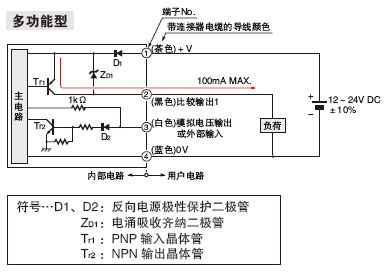

PNP输出型
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| · 请使用另售的传感器安装支架MS-DP1-1/MS-DP1-5。使用安装支架等安装传感器时，紧固扭矩应小于0.5N·m。 | · 还备有面板安装支架MS-DP1-2(另售)以及正面保护罩MS-DP1-3(另售)。 |
 |
 |
| · 备有面板安装支架MS-DP1-4，用于替换DP2/DP3系列的产品。 | · DP-10□-M短接口型备有转接衬套，可用于替换DP2/DP3系列的产品。与压力孔连接时的紧固扭矩应小于1.0N·m。 |
 |
 |
| · 备有扁平附件MS-DP1-F□。 | |
| ①确定本产品的安装方向。 | |
 注:1)不可使压力孔向上安装. |
 |

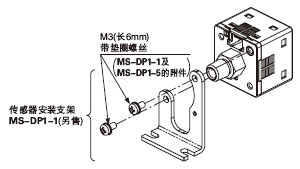

| ②用附件M3螺丝(长8mm)将本产品安装在传感器(M3内螺纹)上。安装时的紧固扭矩应小于0.5N·m。 | ③用附件M4螺丝(长20mm)将本产品安装在安装面上。安装时的紧固扭矩应小于1.2N-m。 |
 |
 (注1)：请勿使带连接器电缆从本产品侧面的槽部被挤出，否则可能导致断线故障。 |
· DP-100系列是符合EMC指令、适合CE标准的产品。适用于本产品的有关抗干扰的相应标准是EN 61000-6-2。为了符合该标准，必须满足以下条件。
· 连接传感器的电源线应短于10m。
· 连接传感器的信号线应短于30m。
| · 压力孔连接市售的接头时，请使用12mm扳手(DP-100-E型为14mm扳手)拧紧压力孔的六角部分，安装时的紧固扭矩应小于9.8N·m。如果紧固扭矩过大，会损坏市售的接头或压力孔部分。 此外，连接时应在接头上缠绕密封带，以防泄漏。 |
· DP-10□-M的压力孔连接市售接头时，请用手握住本产品主体，安装时的紧固扭矩应小于1N·m。如果紧固扭矩过大，会损坏市售的接头或本产品主体。 · M S - D P 1 - 7 的压力孔连接接头时， 紧固扭矩应小于9.8N·m。 |
 |
 |
| · MS - DP1 - FM的压力孔连接接头时，紧固扭矩应小于1N·m。 | · MS-DP1-FR/FE/FN的压力孔连接接头时，请使用14mm扳手拧紧压力孔，安装时的紧固扭矩应小于9.8N·m。此外，连接时应在接头上缠绕密封带，以防泄漏。 |
 |
 (注1)：请勿使用扳手在压力孔以外的部位紧固压力孔，否则可能导致传感器损坏。 |
· 请正确安装MS-DP1-F□和传感器，否则可能会发生漏气。
· 请注意，过分频繁拆装会导致O型圈变质。
· 碰触、损伤MS-DP1-F□的O型圈、或密封处沾附了杂质时，可能会发生漏气，导致检测性能下降。请充分注意正确使用及存储MS-DP1-F□。
· 请在额定压力范围内使用。
· 施加压力时请勿超过本产品的耐压力。否则将导致隔膜损坏，使本产品不能正常工作。
· 使用时请避开电源接通时的过渡状态(0.5s)。
· 请勿在蒸汽、灰尘等较多的场所使用。
· 请勿使本产品和稀释剂等有机溶剂或水、油以及油脂直接接触。
· 请勿将铁丝等物伸入压力孔中，否则将导致隔膜损坏，使本产品不能正常工作。
· 请勿用针尖等尖锐物品操作按钮。
· 这是正常工作的模式。
| 设定项目 | 说明 |
| 基准值设定 | 只需按UP按钮和DOWN按钮，就能直接更改ON/OFF的基准值。 |
| 调零功能 | 压力孔接通大气压时，强制性地使压力值显示为“0”。 |
| 按钮锁定功能 | 使按钮操作无效。 |
| 峰、谷值保持功能 | 显示压力波动的峰值及谷值。峰值在主显示部显示，谷值在副显示部显示。 |
· 在RUN模式下按住模式切换钮2秒钟，即可切换至菜单设定模式。
· 设定过程中如果长按模式切换钮，即可返回RUN模式，此时更改过的项目将被设定。
| 设定项目 | 说明 |
| 比较输出1输出模式设定 | 设定比较输出1的输出模式。 |
| 比较输出2输出模式设定 (仅标准型) |
设定比较输出2的输出模式。 |
| 模拟电压输出/外部输入切换 (仅多功能型) |
可在模拟电压输出或自动参照输入、远程调零输入之间进行切换。 |
| NO/NC切换 | 设定常开(NO)或常闭(NC)。 |
| 反应时间设定 | 设定反应时间。 反应时间可从2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1,000ms、5,000ms中选择。 |
| 主显示部显示颜色切换 | 可切换主显示部的显示颜色。 针对输出的ON/OFF，可固定为“红色/绿色”、或“绿色/红色”，还能固定为常时“红色”或“绿色”。 |
| 单位切换(仅高压型) | 可以切换压力的单位(MPa与kPa)。 |
· 在RUN模式下按住模式切换钮5秒钟，即可切换至PRO模式。
· 设定过程中如果长按模式切换钮，即可返回RUN模式，此时更改过的项目将被设定。
| 设定项目 | 说明 |
| 副显示部切换 | 在RUN模式下可将副显示部的显示内容切换为任意的英文字母或数字。 |
| 显示刷新周期切换 | 切换主显示部的压力值显示刷新周期。 |
| 应差固定值切换 | 设定EASY模式和窗式比较模式的应差(8级)。 |
| 显示颜色联动切换 (仅标准型) |
可以与比较输出1或比较输出2的输出动作 联动，切换主显示部的显示颜色。 |
| ECO模式设定 | 可以使显示部变暗或熄灭，节省功耗。 |

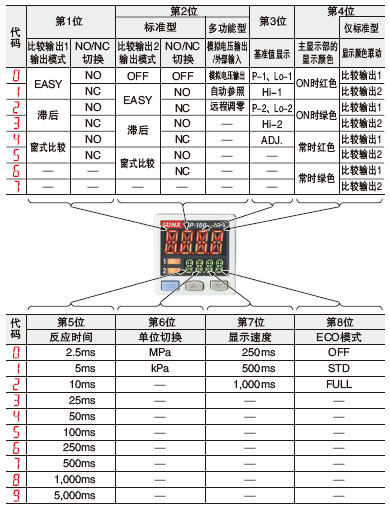

| 设定确认代码 | 可通过代码确认设定的内容。 |
| 设定复制模式 | 可以将主传感器的设定内容复制给子传感器。 |
| 复位设定 | 恢复出厂状态。 |
“当前值”和“基准值”同时显示，基准值可直接设定 | |

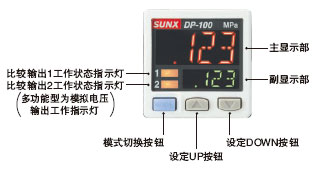

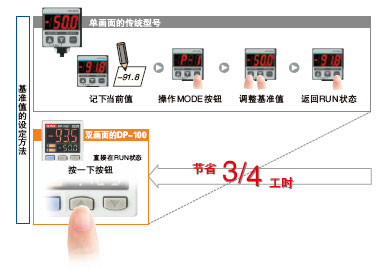

□30mm的紧凑尺寸内配备双画面，当前值和基准值可以同时查看，无需切换画面模式，即可轻松查看、设定基准值。基准值设定过程中也能进行ON/OFF动作，因此可以按照与旋钮式传感器相同的感觉进行设定。当然，还具有按钮锁定功能。 |
|

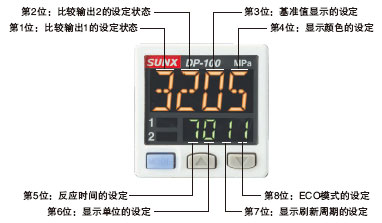

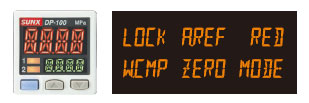

3色显示( 红、绿、橙) |
数字显示，更易辨认 |

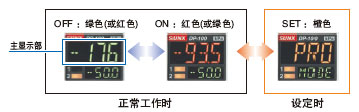

主显示部的颜色不仅会随着输出的ON/OFF动作而变化，设定过程中颜色也会变化。传感器的状况更容易掌握，从而减少操作错误。 |
采用12个英文字母数字式显示，提高了视觉辨认性能。 |
电子元件的吸附确认 |
确认基准压力 |
气体泄漏测试 |
 |
 |
 |

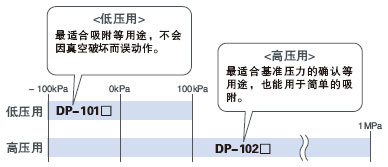

所有品种均由大气压-真空兼用型组成系列 |
实现高精度传感检测 |
无需根据正压、负压来选择传感器，因此可以减少登录的品种。 |

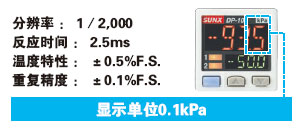

低压型可实现高精度检测：分辨率1/2000、显示单位0.1kPa、反应时间2.5ms(至5000ms可调)、温度特性±0.5%F.S.、重复精度±0.1%F.S.。 |

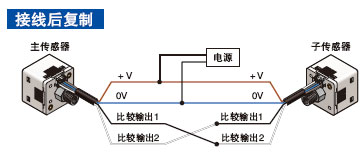

在主传感器上每次连接一个传感器，即可通过数据通信复制主传感器的设定内容。需要对多个传感器进行相同设定时，复制功能可以防止因设定错误而引发的故障。此外，也能在装置进行设计变更时，减少作业指示书的变更。
 |
 |

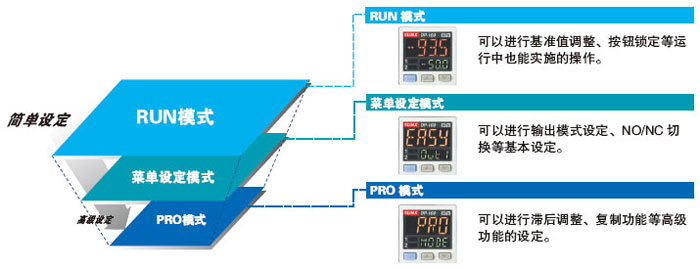

日常进行的操作设定为“RUN 模式”、基本设定为“菜单设定模式”、高级功能为“PRO 模式”，按照设定内容的等级进行明确区分。设定操作更加简便、易懂。
具备2 个独立的比较输出，可以分别选择不同的传感检测模式。2 个比较输出中有1 个可用作警报输出，此外，还能将不使用的输出设为无效。

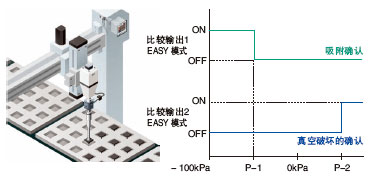

吸附用途，真空破坏也能确认!

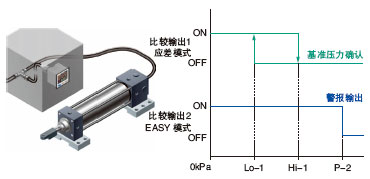

确认基准压力用途，可进行基准压力的警报输出！ |
1.EASY 模式进行比较输出ON/OFF控制的模式。 ( 注1)：应差可以固定为8 级。 ( 注2)： 副显示部在比较输出1 时显示“ P-1”，比较输出2 时显示“P-2 ”。 2.滞后模式任意设定比较输出的应差( 滞后)、进行ON/OFF 控制的模式。 ( 注1)： 副显示部在比较输出1 时显示“H1-1 ”、“Lo-1 ”，比较输出2 时显示“H1-2 ”、“Lo-2 ”。 3.窗式比较模式按照设定范围内的压力，使比较输出为ON 或OFF 的模式。 ( 注1)：应差可以固定为8 级。 ( 注2)： 副显示部在比较输出1 时显示“H1-1 ”、“Lo-1 ”，比较输出2 时显示“H1-2 ”、“Lo-2 ”。 |

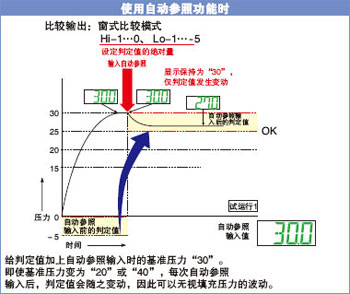

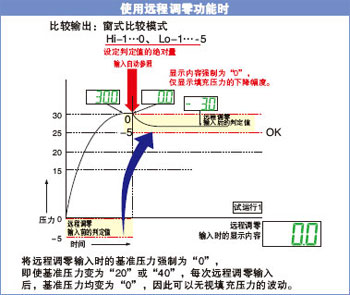

| 自动参照功能可以在装置的基准压力出现变动时，通过外部输入对比较输出的判定值进行相应的补偿；远程调零功能可以将显示值补偿为0。这两种功能分别适用于基准压力变动剧烈的用途、或需要进行精确设定的用途，非常有效。 |  |
 |
 |
定制副显示部 |
设定内容一目了然 |
副显示部可以显示除基准值以外的任意文字和数值，可省却在装置上贴正常压力值等的提示标签。 |
DP-100 的设定内容能以数字显示进行提示，通过数值可轻易掌握设备的情况，在电话报修等时能够起很大作用。 |

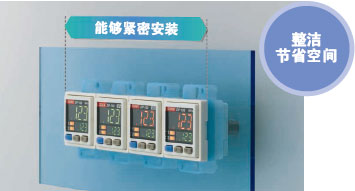

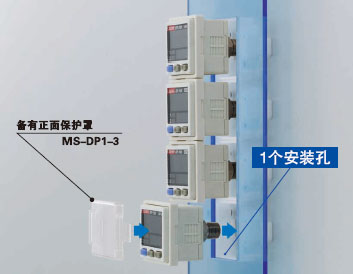

备有专用安装支架，适用面板厚度为1 ～ 6mm。 备有专用的金属支架，支持紧密安装。 使用传感器安装支架时，也能节省空间。 |
 |
· MS-DP1-1 |
· MS-DP1-5 |
 |
电缆为单触式连接 |
同时备有不附带连接器电缆的型号(DP-10□-J) |
附属的带连接器电缆(2m)，一触即可轻松连接。 ※作为选配件(另售)，还备有1m、3m、5m电缆。 |
可以使用市售的连接器及适当长度的电缆，减少浪费。 ※市售连接器的推荐品种，请参阅P.64。 |

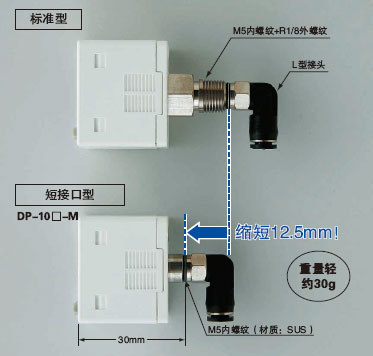

| 厚度仅30mm的薄型化，狭小的空间内也易于安装。而且， 还比标准型轻约10g，可减轻机械手等活动部分的负担。  |
 ※与L型接头连接的示意图。接头请用户准备。 |

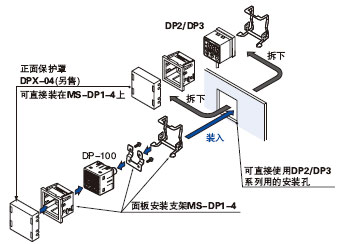

装在DP-10□-M(短接口型)上后，可以将压力孔从M5内螺纹转变为Rc1/8内螺纹，口径与DP2/DP3系列保持一致。 |

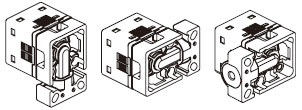

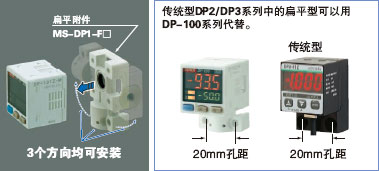

将扁平附件装在DP-10□-M(短接口型)上后，压力孔和电缆可以从下方以及左、右方向引出，因此可以扁平地安装在墙面等位置。 |
| 种类 | 形状 | 额定压力范围 | 型号 | 压力孔 | 比较输出 | |||
| 标 准 接 口 型 |
亚 洲 型 |
标准 | 低压用 |  * CN-14A-C2 附带(2cm带连接器电缆) |
－100.0～＋100.0kPa | DP-101 | M5内螺纹 ＋ R1/8外螺纹 |
NPN开路集电极晶体管 |
| 高压用 | －0.100～＋1.000MPa | DP-102 | ||||||
| 多功能 | 低压用 | －100.0～＋100.0kPa | DP-101A | |||||
| 高压用 | －0.100～＋1.000MPa | DP-102A | ||||||
| 欧洲型 | 标准 | 低压用 | －100.0～＋100.0kPa | DP-101-E-P | M5内螺纹 ＋ G1/8外螺纹 |
PNP开路集电极晶体管 | ||
| 高压用 | －0.100～＋1.000MPa | DP-102-E-P | ||||||
| 多功能 | 低压用 | －100.0～＋100.0kPa | DP-101A-E-P | |||||
| 高压用 | －0.100～＋1.000MPa | DP-102A-E-P | ||||||
| M8 连 接器型 |
标准 | 低压用 | －100.0～＋100.0kPa | DP-111-E-P-J | M5内螺纹 + G1/8外螺纹 |
PNP开路集电极晶体管 | ||
| 高压用 | －0.100～＋1.000MPa | DP-112-E-P-J | ||||||
| 多功能 | 低压用 | －100.0～＋100.0kPa | DP-111A-E-P-J | |||||
| 高压用 | －0.100～＋1.000MPa | DP-112A-E-P-J | ||||||
| 北美型 | 标准 | 低压用 | －100.0～＋100.0kPa | DP-101-N | M5内螺纹 ＋ NPT1/8外螺纹 |
NPN开路集电极晶体管 | ||
| DP-101-N-P | PNP开路集电极晶体管 | |||||||
| 高压用 | －0.100～＋1.000MPa | DP-102-N | NPN开路集电极晶体管 | |||||
| DP-102-N-P | PNP开路集电极晶体管 | |||||||
| 多功能 | 低压用 | －100.0～＋100.0kPa | DP-101A-N | NPN开路集电极晶体管 | ||||
| DP-101A-N-P | PNP开路集电极晶体管 | |||||||
| 高压用 | －0.100～＋1.000MPa | DP-102A-N | NPN开路集电极晶体管 | |||||
| DP-102A-N-P | PNP开路集电极晶体管 | |||||||
| 短 接 口 型 |
亚洲型 | 标准 | 低压用 | －100.0～＋100.0kPa | DP-101-M | M5内螺纹 | NPN开路集电极晶体管 | |
| DP-101-M-P | PNP开路集电极晶体管 | |||||||
| 高压用 | －0.100～＋1.000MPa | DP-102-M | NPN开路集电极晶体管 | |||||
| DP-102-M-P | PNP开路集电极晶体管 | |||||||
| 多功能 | 低压用 | －100.0～＋100.0kPa | DP-101A-M | NPN开路集电极晶体管 | ||||
| DP-101A-M-P | PNP开路集电极晶体管 | |||||||
| 高压用 | －0.100～＋1.000MPa | DP-102A-M | NPN开路集电极晶体管 | |||||
| DP-102A-M-P | PNP开路集电极晶体管 | |||||||
| 品名 | 型号 | 说明 | |
| 带连接器电缆 | CN-14A-C1 | 长1m | 0.2mm2 4芯单侧带连接器的橡胶绝缘电缆 电缆外径：ф3.7mm |
| CN-14A-C2(注1) | 长2m | ||
| CN-14A-C3 | 长3m | ||
| CN-14A-C5 | 长5m | ||
| 带连接器电缆(耐弯曲型) | CN-14A-R-C1 | 长1m | 0.2mm24芯单侧带连接器的耐弯曲橡胶绝缘电缆 电缆外径：ф3.7mm |
| CN-14A-R-C2 | 长2m | ||
| CN-14A-R-C3 | 长3m | ||
| CN-14A-R-C5 | 长5m | ||
| 带M8连接器电缆 | CN-24A-C2 | 长2m | 用于M8连接器型一端带连接器 电缆外径：ф4mm，ф0.157in |
| CN-24A-C5 | 长5m | ||
| 连接器 | CN-14A | 壳体10个、触头40个的套件 | |
| 传感器安装支架 | MS-DP1-1 | 可以将传感器安装在底面或顶面方向。也可以多台传感器紧密安装。 | |
| MS-DP1-5 | 可以将传感器安装在背面方向。也可以多台传感器紧密安装。 | ||
| 面板安装支架 | MS-DP1-2 | 可以安装在厚度1～6mm的面板上。也可以多台传感器紧密安装。 | |
| MS-DP1-4 | 可以将DP2/DP3系列替换为DP-100系列。新设计时，请使用MS-DP1-2。 | ||
| 正面保护罩 | MS-DP1-3 | 保护传感器的调整面。(使用面板安装支架时，可以安装此保护罩。) | |
| 转接衬套 | MS-DP1-7 | 装在DP-10□-M上，将压力孔转换为Rc1/8内螺纹。可以替换DP2/DP3系列的产品。 | |
| 扁平附件 | MS-DP1-FM | M5内螺纹 | 将压力孔和电缆的方向转至下方或左、右方向，扁平地安装在墙面上。 |
| MS-DP1-FR | Rc1/8内螺纹 | ||
| MS-DP1-FN | NPT1/8内螺纹 | ||
| MS-DP1-FE | G1/8内螺纹 | ||
带连接器电缆 |
带M8连接器电缆 |
·CN-14A-C□ ·CN-14A-R-C□ |
·CN-24A-C2 ·CN-24A-C5 |
传感器安装支架 | |
·MS-DP1-1 |
·MS-DP1-5 |
面板安装支架、正面保护罩 | |
·MS-DP1-2 ·MS-DP1-3 |
·MS-DP1-4 |
扁平附件 | |
·MS-DP1-FM 连接器的推荐产品 日本压接端子制造(株)生产 触头：SPHD-001T-P0.5、 壳体：PAP-04V-S 注意：推荐产品的有关详情请向生产商咨询。 压接工具的推荐产品 日本压接端子制造(株)生产 型号：YC-610R 注意：推荐产品的有关详情请向生产商咨询。 |
·MS-DP1-FR ·MS-DP1-FN ·MS-DP1-FE 主体重量： MS-DP1-FM 约15g MS-DP1-FR/FN/FE 约25g 附带M 3 螺丝( 长8 m m ) 2 个、M 4 螺丝( 长20mm)2个 |
转接衬套 |
·MS-DP1-7 |
|
|
|||
|
