| 光轴数 |
8 |
12 |
16 |
20 |
24 |
28 |
| NPN输出型 |
NA2-N8 |
NA2-N12 |
NA2-N16 |
NA2-N20 |
NA2-N24 |
NA2-N28 |
| PNP输出型 |
NA2-N8-PN |
NA2-N12-PN |
NA2-N16-PN |
NA2-N20-PN |
NA2-N24-PN |
NA2-N28-PN |
| 检测高度 |
140mm |
220mm |
300mm |
380mm |
460mm |
540mm |
| 检测距离 |
5m |
| 光轴间距 |
20mm |
| 检测物体 |
φ 30mm以上的不透明体 |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
消
耗
电
量 |
投
光
器 |
作业指示灯 ON |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
1.2W以下 |
| 作业指示灯 OFF |
0.6W以下 |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
受
光
器 |
作业指示灯 ON |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
1.2W以下 |
| 作业指示灯 OFF |
0.6W以下 |
0.7W以下 |
0.8W以下 |
0.9W以下 |
1.0W以下 |
1.1W以下 |
| 输出 |

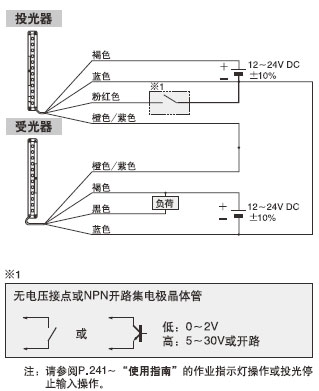

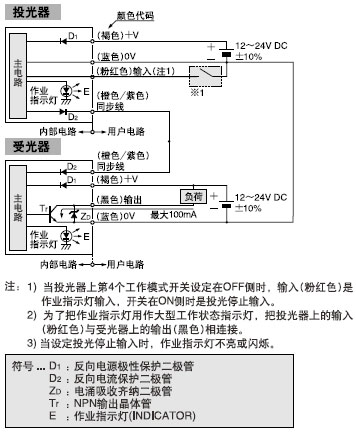

<NPN输出型>
NPN开路集电极晶体管
·最大流入电流：100mA
·外加电流：30V DC以下(输出和0V之间)
·剩余电压： 1V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) |

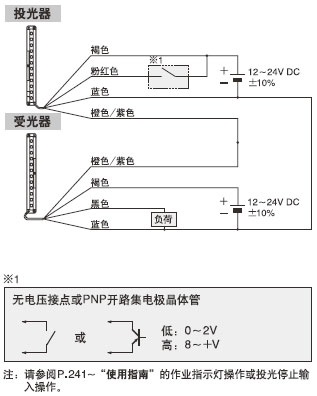

<NPN输出型>
NPN开路集电极晶体管
·最大源电流：100mA
·外加电流：30V DC以下(输出和0V之间)
·剩余电压： 1V以下(源电流为100mA时)
0.4V以下(源电流为16mA时) |
| 输出工作 |
所有光轴入光时ON(一个或多个光轴遮光时OFF) |
| 短路保护 |
装 备 |
| 反应时间 |
10ms以下(使用防干扰功能时12ms以下) |
指
示
灯 |
投光器 |
投光指示灯： 绿色LED×2 (投光时亮起，设定频率A时1个LED亮起，设定频率B时2个LED亮起)
作业指示灯： 红色LED (当使用作业指示灯输入时，亮起，闪烁或熄灭，由工作模式开关选择亮起形式) |
| 受光器 |
工作状态指示灯：红色LED (一个或多个光轴受干扰时亮起)
稳定入光指示灯：绿色LED (稳定接受到所有光轴时亮起)
作业指示灯：红色LED (当作业指示灯输入时，亮起，闪烁或熄灭，由工作模式开关选择亮起形式)
※ 当通过输出的电流过量时，由于短路保护电路的操作，稳定入光指示灯和受光器上的工作状态指示灯会同时闪烁。 |
| 防干扰功能 |
装 备 |
| 投光停止功能 |
装 备 |
环
境
性
能 |
周围温度 |
－10～＋55°C(注意不可结露、结冰), 存储：－10～＋60°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度 3,000 x |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
10～150Hz，双振幅；0.75mm，X，Y和Z各方向2小时 |
| 耐冲击 |
加速度：500m/s2(约50G)，X，Y和Z各方向3次 |
| 投光二极体 |
红外线LED (调制式) |
| 投光波峰波长 |
950μm |
| 材质 |
外壳：耐热ABS，透光罩：聚酯，指示灯罩：丙烯 |
| 电缆 |
0.2mm2 4芯橡皮电缆长3m |
| 电缆延长 |
用0.2mm2以上的电缆全长可延长至25m，用于投光器和受光器 |
| 重量(包括投光器和受光器) |
约350g |
约400g |
约450g |
约500g |
约570g |
约650g |
