产品名称：
|
巨朋（gipeng)EM231 热电阻输入模块, 4路
|
|
型 号：
|
GM231-RTD4
|
|
价 格：
|
0.00
|
|
品 牌：
|
9010
|
|
|
|
对应S7-200订货号： 6ES7 231--7PC22--0XA0

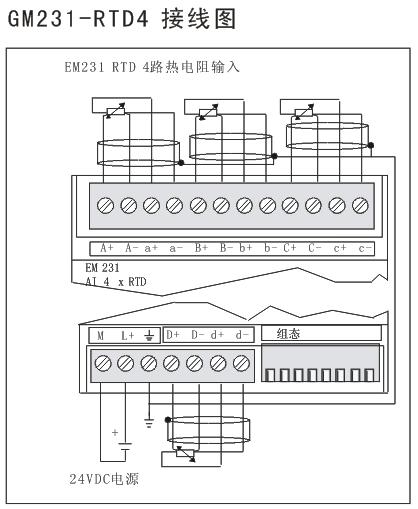

| 规格参数 |
订货号 |
 GForce-200 PLC EM231 热电阻输入模块, 4路 16位精度 |
GM231-RTD4 |
| 常规特性 |
| 尺寸(宽×高×深) |
71.2×80×62mm |
| 功耗 |
2W |
|
|
|
|
|
|
|
|
| 温度测量输入特性 |
|
输入点数 |
4点 |
| 共模抑制 |
> 120 d B @ 120 V A C |
| 输入类型 |
模块参考接地的RTD(2、3或4线连接) |
| 输入范围 |
RTD 类型( 每个模块选择一种)铂( P t ) ，铜( Cu ) ，镍( Ni ) 或电阻，对于RTD类型，见热电阻模块支持RTD类型表 |
| 输入分辨率 |
|
| 温度 |
0.1℃/ 0.1℉ |
| 电压 |
-- |
| 电阻 |
15位加阻性符号位 |
| 测量原理 |
S i g m a →d e l t a |
| 模块更新时间：所有通道 |
810 mS |
| 导线长度 |
到传感器的最大长度为100 m |
| 导线回路电阻 |
20欧姆，2.7欧姆 ，对于Cu 的最大值 |
| 干扰抑制 |
8 5 d B ，50H z /60H z /4 00H z 时 |
| 数据字格式 |
电阻：0至+2764 8 |
| 传感器最大散热 |
1m W |
| 输入阻抗 |
≥ 10M 欧姆 |
| 最大输入电压 |
30 V D C( 检测) ，5 V D C( 源) |
| 输入滤波衰减 |
3.6k H z 时为-- 3d b |
| 基本误差 |
0.1%FS ( 电阻) |
| 重复性 |
0.05%FS |
| LED指示灯 |
2 ( 存在外部24 V D C电源，系统发生故障) |
| 24VDC电压范围 |
20.4 ～28 .8 V D C( 等级2，有限电源，或来自P L C的传感器电源) |
热电阻模块类型选择，DIP开关组态
| RTD类型1 |
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
RTD类型1 |
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
| 100Ω Pt 0.003850(默认值) |
0 |
0 |
0 |
0 |
0 |
100Ω Pt 0.003902 |
1 |
0 |
0 |
0 |
0 |
| 200Ω Pt 0.003850 |
0 |
0 |
0 |
0 |
1 |
200Ω Pt 0.003902 |
1 |
0 |
0 |
0 |
1 |
| 500Ω Pt 0.003850 |
0 |
0 |
0 |
1 |
0 |
500Ω Pt 0.003902 |
1 |
0 |
0 |
1 |
0 |
| 1000Ω Pt 0.003850 |
0 |
0 |
0 |
1 |
1 |
1000Ω Pt 0.003902 |
1 |
0 |
0 |
1 |
1 |
| 100Ω Pt 0.003920 |
0 |
0 |
1 |
0 |
0 |
备用 |
1 |
0 |
1 |
0 |
0 |
| 200Ω Pt 0.003920 |
0 |
0 |
1 |
0 |
1 |
100Ω Ni 0.00672 |
1 |
0 |
1 |
0 |
1 |
| 500Ω Pt 0.003920 |
0 |
0 |
1 |
1 |
0 |
120Ω Ni 0.00672 |
1 |
0 |
1 |
1 |
0 |
| 1000Ω Pt 0.003920 |
0 |
0 |
1 |
1 |
1 |
1000Ω Ni 0.00672 |
1 |
0 |
1 |
1 |
1 |
| 100Ω Pt 0.00385055 |
0 |
1 |
0 |
0 |
0 |
100Ω Ni 0.006178 |
1 |
1 |
0 |
0 |
0 |
| 200Ω Pt 0.00385055 |
0 |
1 |
0 |
0 |
1 |
120Ω Ni 0.006178 |
1 |
1 |
0 |
0 |
1 |
| 500Ω Pt 0.00385055 |
0 |
1 |
0 |
1 |
0 |
1000Ω Ni 0.006178 |
1 |
1 |
0 |
1 |
0 |
| 1000Ω Pt 0.00385055 |
0 |
1 |
0 |
1 |
1 |
10000Ω Pt 0.003850 |
1 |
1 |
0 |
1 |
1 |
| 100Ω Pt 0.003916 |
0 |
1 |
1 |
0 |
0 |
10Ω Cu 0.004270 |
1 |
1 |
1 |
0 |
0 |
| 200Ω Pt 0.003916 |
0 |
1 |
1 |
0 |
1 |
150Ω FS电阻 |
1 |
1 |
1 |
0 |
1 |
| 500Ω Pt 0.003916 |
0 |
1 |
1 |
1 |
0 |
300Ω FS电阻 |
1 |
1 |
1 |
1 |
0 |
| 1000Ω Pt 0.003916 |
0 |
1 |
1 |
1 |
1 |
600ΩFS电阻 |
1 |
1 |
1 |
1 |
1 |
|
|
|
