工控产品-巨朋(gipeng)CPU224R 主机, 继电器输出-GF-CPU224R-24

GForce 200 PLC是由上海巨朋自动化技术研发生产的新一代高品质PLC，
主机、模块与西门子S7-200 PLC完美兼容,创新支持CAN通讯，CPU224至少2个
通讯口,最大6轴100KHz脉冲输出(可定制200KHz),超大用户程序空间(36KB)和用
户数据空间(20KB),支持西门子编程软件STEP7-Micro/Win编程,主机、模块可以
与西门子PLC混合交叉使用,用户数据掉电永久保持, 内置电池，实时时钟掉电保
持2年以上, 固定端子和可插拔端子两种可选，方便安装调试。

订货数据

规格参数	订货号
GForce-200 PLC CPU224R，220VAC电源，14DI×24VDC，10DO×Relay	GF-CPU224R-24

性能参数

常规特性
尺寸(宽×高×深)	120.5×80×62mm
功耗	7W
程序存储器	36KB
数据存储器	20KB
数据掉电保持	内部FLASH，永久保持
内置实时时钟	时间保持2年以上（可更换电池）
定时器总数 1ms 10ms 100ms	256 4 16 236
计数器总数	256
内存存贮器位	256
内存存贮器位掉电保持	112
时间中断	2×1ms分辨率
边沿中断	4个上升沿和/或4个下降沿
模拟电位器	2个8位分辨率
布尔量运算执行时间	0.15µs
浮点运算执行时间	8µs
时钟	内置
供电电源 +5V 24V	660mA 400mA
集成的通信功能
通讯接口	1个PPI通信口，RS485电平，内嵌MODBUS协议
PPI波特率	9.6, 19.2和187.5k
自由口波特率	1.2kbaud 至 115.2k
每段最大电缆长度使用隔离中继器未使用隔离中继器	波特率为187.5时1000米，38.4k时1200米 50米
最大站点数	每段32个站，每个网络126个站
最大主站数	32
点到点(PPI主站模式)	是(NETR/NETW)，共8个，2个保留
I/O特性
本机数字量输入点数	14
输入类型	漏型/源型
本机数字量输出点数	10
输出类型	继电器，干触点
数字I/O映象区	256(128输入/128输出)
模拟I/O映象区	64(32输入/32输出)
允许最大扩展I/O模块数	7
最大数字量I/O点数	230
最大模拟量I/O点数	56AI/28DO
脉冲捕捉输入	14
高速计数器总数单相计数器两相计数器	6 6×30KHz 4×20KHz
数字量输入特性
本机集成数字量输入点数	14
输入类型	漏型/源型 (IEC 类型1/漏型)
额定电压	24V DC
最大持续允许电压	30V DC
逻辑1信号 ( 最小) 逻辑0信号 ( 最大)	18 VDC，2.5mA 5 VDC，1mA
隔离(现场与逻辑) 光电隔离隔离组	有 500V AC，1分钟见接线图
同时接通的输入	14
最大电缆长度屏蔽非屏蔽	500米(标准输入) 50米(高速计数器输入) 300米(标准输入)
数字量输出特性
本机集成数字量输出点数	10
输出类型	继电器，干触点
每点额定电流(最大) 浪涌电流(最大)	2A 5A，触点关闭
灯负载(最大)	5 WDC/200WAC
接通电阻(接点)	0.2欧姆
同时接通的输出	10
两个输出并联	是，仅输出同组时
最大电缆长度屏蔽非屏蔽	500米(标准输出) 150米(标准输出)

通讯端口定义

连接器	插针号	PORT0(RS485)
	1	机壳接地
	2	24V地
	3	RS-485信号B
	4	RTS
	5	逻辑地
	6	+5V，100Ω串联电阻器
	7	+24V
	8	RS-485信号A
	9	NC
	连接器外壳	机壳接地

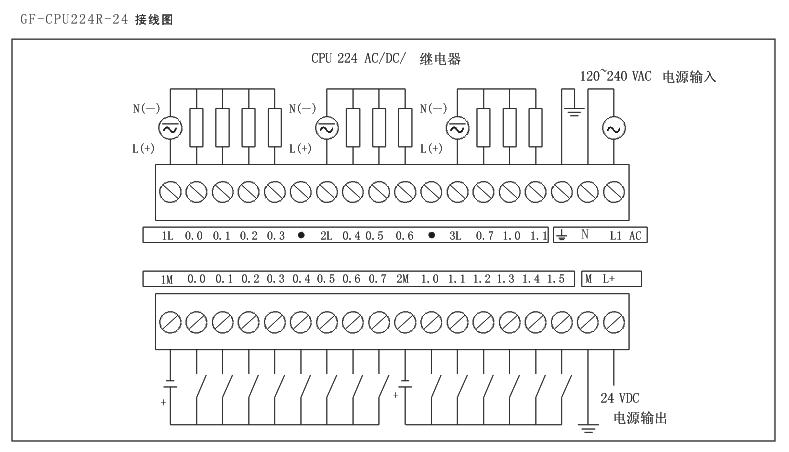

接线图

详细参数

CPU性能规范
对应S7-200订货号	6ES7 214--1BD23--0XB0
尺寸(宽x高x深)	120.5x80x62mm
功耗	7W
电源输入类型	220V AC
用户程序空间	36K
用户数据空间	20K
通讯端口数	1 PPI, 带485接线端子
本机数字量输入点数	14
本机数字量输出点数	10
本机数字量输出类型	继电器
本机模拟量输入点数	0
本机模拟量输出点数	0
最大可扩展模块数	7个扩展模块
最大可扩展IO	112DI112DO，32AI32AO
