一、产品简介
厦门才茂CM8250P/CM8250EP TD-SCDMA 3G DTU是一款工业级无线数据传输设备，通过联通WCDMA 3G网络为用户提供透明TCP无线远距离数据传输或者透明UDP无线远距离数据传输的功能。
该产品采用ARM9工业级高性能嵌入式处理器，以实时操作系统为软件支撑平台,超大内存,内嵌自主知识产权的TCP/IP协议栈；同时提供串口RS232、RS485接口、RS422接口、TTL接口或者USB接口，设备可以直接客户的串口/USB设备相连；设备支持双数据中心备份，以及多数据中心同步接收数据等功能；设备提供在线维持技术，保持数据终端永久在线，保存数据链路任何时候畅通，实现高速、稳定、可靠的TCP/UDP透明数据传输功能。正对对网络流量和产品功耗比较敏感的客户，本产品支持语音、短信、数据触发上线以及超时自动断线的功能，降低流量降低产品功耗，实现低功耗功能。
该产品拥有ARM9工业级处理器和智能三级保护，它不但通过电力3000V电击测试，还拥有专利技术，产品性能稳定可靠。
该产品已广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、气象检测、地震监测，交通控制等等行业。

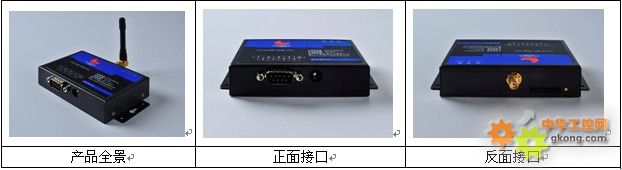

CM8250P产品接口图：

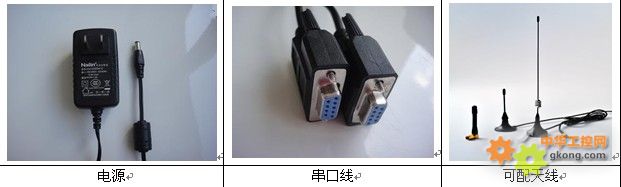

CM8250P产品配件图片：

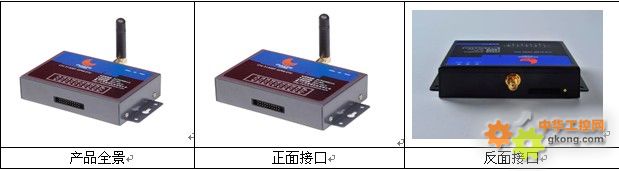

CM8250EP产品接口图：

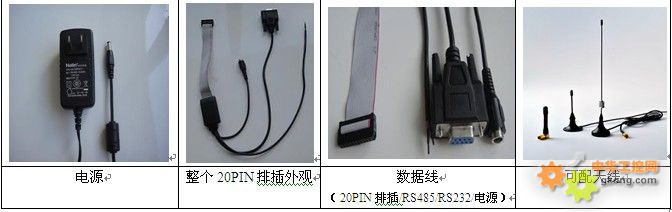

CM8250EP产品配件图片：
二、产品特性
工业级设计
1. 工业级CPU：工业级ARM9高性能嵌入式处理，200MPS；带 16KB Dcache，高速缓存数据，加快高速数据访问速度；带16KB Icache，高速指令缓存，加强了指令处理速度。
2. 工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定。
3. 实时操作系统：采用LINUX2.6.28操作系统，带内存管理单元，实时性强，功能升级快，系统稳定，带完善TCP/IP协议栈；或者嵌入式UCOS操作系统。
4. 强化电路板：PCB采用遵循3H和3W原则，同时公司所有产品电路板都采用生益材质来生产，确保板材的稳定可靠。
5. 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产。
6. 工业级电源：宽压电源设计，电源适应范围为DC5V~DC35V，内置电源反向保护和过压过流保护。
稳定可靠
1. 三层系统保护：在原来两级（软件保护+CPU内置看门狗WDT保护）系统保护的基础上，增加一级系统虚拟值守VWM（Virtual Man Watch）检测保护功能，确保系统稳定可靠
2. UIM/SIM卡ESD保护：1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护。
3. 串口ESD保护：RS232/RS485/TTL/RS422,内置15KV ESD保护。
4. 金属外壳：采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域。
5. 所有无线模块都有通过CGD认证或者FCC认证或者CE认证。
6. 高速处理CPU：采用高速ARM9的工业级CPU，可以更加高速地处理各种协议数据转换；解决了业内“假在线”、“假死机”、“当机”等疑难问题。
7. 超大内存：FLASH64Mbits，SDRAM，256Mbits，有超大的内存来缓存客户发送数据，同时接收超大数据包，数据不丢失。
8. DNS自动获取：自动获取DNS，不再需要人工配置输入DNS；规避了因为选择的DNS服务器异常，导致DTU设备当机的严重现象。
9. 完善的协议栈：新系统加载了完善的TCP/IP协议栈，采用了完善的TCP/IP协议栈；使网络通信性能优异，掉线概率极大降低。
10.EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；公司产品2010年荣获“中国工控行业客户满意最佳供应商”。
功能强大
1. TCP透明数据传输和UDP透明数据传输；支持多种工作模式
2. 支持虚拟数据专用网（APN/VPDN）
3. 支持双数据中心备份及多数据中心（8个）接受数据，最大支持发送中心达256个
4. 智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线
5. 远程唤醒：支持短信、语音、数据等唤醒方式以及超时断开网络连接
6. 支持固定IP通信方式；支持DDNS动态域名通信方式
7. 丰富I/O控制和告警口：支持6路告警输入，支持6路输出控制
8. 支持短信远程配置，远程控制；支持短消息告警
9. 数据包传输状态报告
19.支持RSA，RC4加密算法
10.标准的AT命令界面
11.支持telnet功能
12.可以用做普通拨号MODEM
13.低功耗设计：休眠功耗<1mA，待机功耗<15mA，通信功耗<35mA
14.支持串口软件升级
15.同时支持LINUX、UNIX和WINDOWS操作系统
简单易用
1. 图形化配置工具：完善的图形化配置工具，提供快速配置功能，实现客户快速配置；提供批量配置功能，实现批量设备的配置。
2. 中心软件：提供C#，VC，VB，DEPHI中心端软件，方便客户测试。
3. 丰富第三方软件支持：包括亚控软件，三维力控软件在内的业内主要中心端软件支持（驱动中选择“厦门才茂（桑荣）”或者“桑荣”的驱动），可以直接方便购买第三方软件来上项目，实现快速稳定低成本地完成项目。
4. 丰富接口：提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口或者RJ45以太网接口，全接口支持。
5. 完善的网络支持：提供包括2G网络（GSM网络），2.5G网络（GPRS网络），2.75G网络（EDGE网络），3G网络（WCDMA网络、EVDO网络、TD-SCDMA网络），4G网络（HSPA+网络、LTE网络），全网络的产品支持。
6. 提供多种动态库DLL：公司提供C# ，VC，VB，DEPHI中心端软件的动态库支持，并提供使用说明文档，方便客户自行快速开发中心端应用软件。
7. 检查软件：提供串口调试软件，网络速度检测软件，提供不同的调试等级输出，方便客户查看各种信息，快速定位问题。
三、技术参数
无线参数：
|
项目 |
内容 |
|
无线模块 |
采用工业级无线模块 |
|
标准及频段 |
TD-SCDMA/HSDPA/HSUPA：2010~2025MHz
GSM/GPRS/EDGE：850/900/1800/1900MHz
支持3GPPclass B |
|
编码方案 |
TD-SCDMA/HSDPA/HSUPA/EDGE/GPRS模式 |
|
通信带宽 |
Downlink (Max up to 2.8Mbps) Uplink (Max up to 384Kbps) |
|
发射功率 |
<24dBm |
|
接收灵敏度 |
<-108dBm |
|
功能支持 |
支持数据、语音、短信和传真 |
硬件系统：
|
项目 |
内容 |
|
CPU |
工业级ARM9高性能嵌入式处理；200MPS；带 16KB Dcache,高速缓存数据，加快高速数据访问速度；带16KB Icache，高速指令缓存，加强了指令处理速度 |
|
MMU |
CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常 |
|
FLASH |
64Mbits（可扩充到256Mbits）有足够大的内存来存放程序和数据 |
|
SDRAM |
256Mbits(可扩充到2048Mbits)>=256Mbits，有足够大的缓存来提高系统运算速度 |
操作系统：
|
项目 |
内容 |
|
操作系统 |
采用LINUX2.6.28操作系统，带内存管理单元，实时性强，功能升级快，系统稳定； 或者嵌入式UCOS操作系统 |
接口类型：
|
项目 |
内容 |
|
串口 |
CM8250P:
1个RS232串口
CM8250EP:
1个RS4852串口或1 RS23个接口（可支持RS422/TTL）
数据位：7、8位
停止位：1、2位
校验位：无校验、奇校验、偶校验、SPACE及MARK校验
串口速率：110bps ~ 230400bps
流控位：无流控、RTS/CTS 硬流控或XON/XOFF软流控 |
|
指示灯 |
具有电源POWER、通信ACT及在线指示灯Online |
|
天线接口 |
标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要 |
|
UIM卡接口 |
1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护 |
|
语音接口 |
标准的耳机麦克风接口（需要软件配合才能使用） |
|
电源接口 |
标准的3芯火车头电源插座 |
供电情况：
|
项目 |
内容 |
|
供电电压 |
宽电压设计，DC 5V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护 |
|
标配电源 |
DC9V/500mA |
|
通信电流 |
通信时平均电流：350mA@+9VDC;
登网瞬间峰值电流：1.0A@+9VDC |
|
待机电流 |
待机平均电流：<35mA@+9VDC |
物理特性：
|
项目 |
内容 |
|
外壳 |
采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域 |
|
产品外形尺寸 |
92x62x22 mm（不包括天线及固定件） |
|
产品包装尺寸 |
298x226x60mm |
|
重量 |
0.41kg |
其他参数：
|
项目 |
内容 |
|
工作温度 |
-25 ºC ~+65ºC |
|
扩展工作温度 |
-35 ºC~+75ºC |
|
储存温度 |
-40~+85ºC |
|
相对湿度 |
95%(无凝结) |

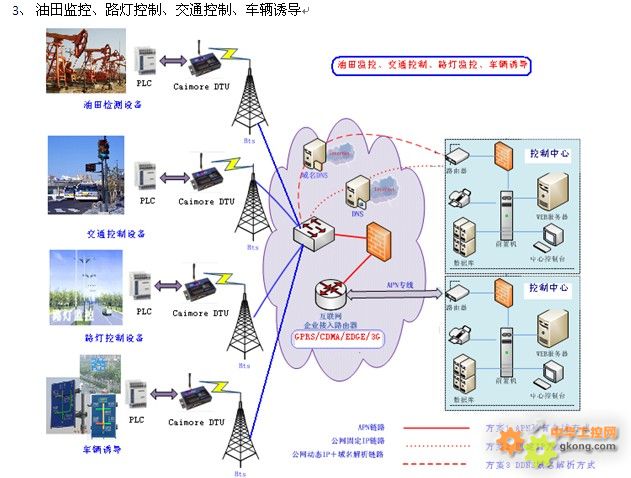

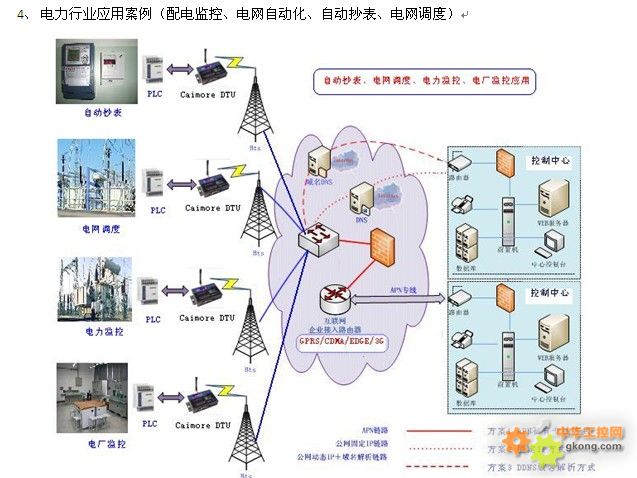

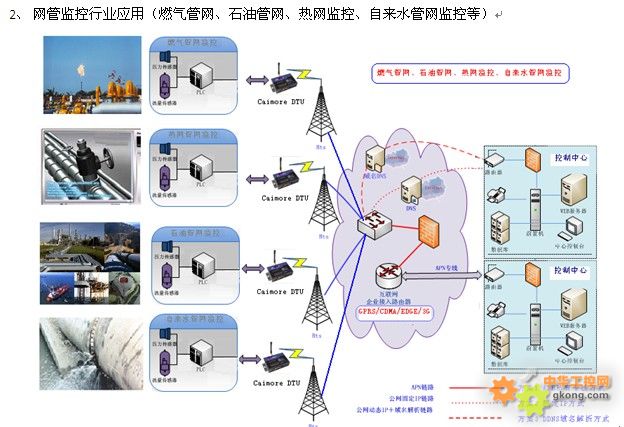

四、产品应用链接图
五、典型应用
电力行业
v 电力监控
v 路灯监控
v 电表监测
v 机房监控
v 电力配网自动化遥控系统
v 远程抄表
交通行业
v 交通指示
v 车辆诱导
v 高速公路监测
v 交通红绿灯控制和拍照传输
水利行业
v 水利监测
v 供水管网实时传输监控
环境、气象、油田等行业
v 环保重点污染源监控
v 环境监测
v 气象监测
v 噪声实时监控
v 油田监测
v 热网监测
v 煤炭监控
v 地震监测
v 各类国内外带串口或485接口的PLC，RTU实现无线数据传输
六、公司资质
|
内容 |
情况指标 |
|
公司荣誉 |
2011年被评为“中国工控行业客户满意最佳供应商”；公司GPRS DTU产品被评为“创新产品奖” |
|
高新科技企业 |
2010年被国家认定的高新科技企业 |
|
双软企业 |
2010年被国家认定的双软企业 |
|
著作版权 |
公司拥有1项保持设备稳定的专利技术证书和8个软件著作版权证书 |
|
办事处 |
全国设立了9大区域办事处，方便为客户提供近距离贴心服务 |
|
注册资本 |
公司注册资本500万；是厦门市重点扶持高新科技企业 |
|
历史沉淀 |
11年的行业研发积累和行业应用考验 |
