一、产品简介
厦门才茂CM3181 GPRS DTU无线数据传输终端是一款工业级无线数据传输设备，通过移动GPRS网络为用户提供透明TCP或UDP无线远距离数据传输的功能。
该产品采用ARM7工业级高性能嵌入式处理器，以实时操作系统为软件支撑平台,超大内存,同时提供串口RS232、RS485接口，设备可以直接与客户的串口/USB设备相连；设备支持双数据中心备份，以及多数据中心同步接收数据等功能；设备提供在线维持技术，保持数据终端永久在线，保存数据链路任何时候畅通，实现高速、稳定、可靠的TCP/UDP透明数据传输功能。正对对网络流量和产品功耗比较敏感的客户，本产品支持短信、数据、IO、电话触发上线以及超时自动断线的功能，降低流量降低产品功耗，实现低功耗功能。该产品硬件上设计上有两路继电器，每路继电器操作三个输出引脚，可用短信、串口控制继电器。
该产品拥有ARM7工业级处理器和智能三级保护，它不但通过电力3000V电击测试，还拥有专利技术，产品性能稳定可靠。
该产品已广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、气象检测、地震监测，交通控制等等行业。

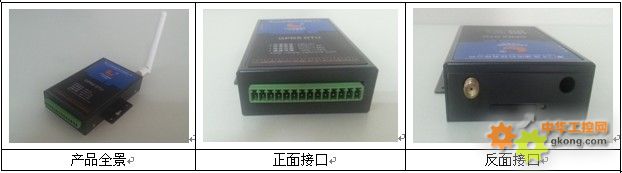

CM3181产品接口图：

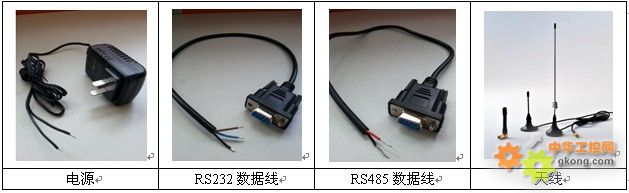

CM3181产品配件图片：
二、产品特性
工业级设计
1. 工业级CPU：工业级ARM7高性能嵌入式处理，200MPS；带 16KB Dcache，高速缓存数据，加快高速数据访问速度；带16KB Icache，高速指令缓存，加强了指令处理速度。
2. 工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定。
3. 实时操作系统：采用LINUX2.6.28操作系统，带内存管理单元，实时性强，功能升级快，系统稳定，带完善TCP/IP协议栈；或者嵌入式UCOS操作系统。
4. 强化电路板：PCB采用遵循3H和3W原则，同时公司所有产品电路板都采用生益材质来生产，确保板材的稳定可靠。
5. 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产。
6. 工业级电源：宽压电源设计，电源适应范围为DC7V~DC40V，内置电源反向保护和过压过流保护。
稳定可靠
1. 三层系统保护：在原来两级（软件保护+CPU内置看门狗WDT保护）系统保护的基础上，增加一级系统虚拟值守VWM（Virtual Man Watch）检测保护功能，确保系统稳定可靠
2. UIM/SIM卡ESD保护：1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护。
3. 串口ESD保护：RS232/RS485,内置15KV ESD保护。
4. 金属外壳：采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域。
5. 所有无线模块都有通过CGD认证或者FCC认证或者CE认证。
6. 高速处理CPU：采用高速ARM7的工业级CPU，可以更加高速地处理各种协议数据转换；解决了业内“假在线”、“假死机”、“当机”等疑难问题。
7. DNS自动获取：自动获取DNS，不再需要人工配置输入DNS；规避了因为选择的DNS服务器异常，导致DTU设备当机的严重现象。
8. 完善的协议栈：新系统加载了完善的TCP/IP协议栈，采用了完善的TCP/IP协议栈；使网络通信性能优异，掉线概率极大降低。
9. EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；公司产品2010年荣获“中国工控行业客户满意最佳供应商”。
功能强大
1. TCP透明数据传输和UDP透明数据传输；支持多种工作模式。
2. 支持虚拟数据专用网（APN/VPDN）。
3. 支持双数据中心备份及多数据中心（5个）接受数据。
4. 智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线。
5. 远程唤醒：支持短信、语音、数据、IO等唤醒方式以及超时断开网络连接。
6. 支持固定IP通信方式；支持DDNS动态域名通信方式。
7. 丰富I/O控制和告警口：支持4路告警输入，支持4路输出控制。
8. 支持短信远程配置，远程控制；支持短消息告警。
9. 标准的AT命令界面。
10. 低功耗设计：休眠功耗<1mA，待机功耗<5mA，通信功耗<10mA.
11. 支持串口软件升级。
12. 同时支持LINUX、UNIX和WINDOWS操作系统。
简单易用
1. 图形化配置工具：完善的图形化配置工具，提供快速配置功能，实现客户快速配置；提供批量配置功能，实现批量设备的配置。
2. 中心软件：提供C#，VC，VB，DEPHI中心端软件，方便客户测试。
3. 丰富第三方软件支持：包括亚控软件，三维力控软件在内的业内主要中心端软件支持（驱动中选择“厦门才茂（桑荣）”或者“桑荣”的驱动），可以直接方便购买第三方软件来上项目，实现快速稳定低成本地完成项目。
4. 丰富接口：提供RS232接口或者RS485接口支持。
5. 提供包括2G网络（GSM网络），2.5G网络（GPRS网络）支持。
6. 提供多种动态库DLL：公司提供C# ，VC，VB，DEPHI中心端软件的动态库支持，并提供使用说明文档，方便客户自行快速开发中心端应用软件。
7. 检查软件：提供串口调试软件，网络速度检测软件，提供不同的调试等级输出，方便客户查看各种信息，快速定位问题。
三、技术参数
无线参数：
|
项目
|
内容
|
|
无线模块
|
采用工业级无线模块
|
|
标准及频段
|
GSM850/EGSM900/DCS1800/PCS1900
|
|
数据业务频段
|
Class 10
|
|
最大下行速度
|
85.6kbps
|
|
最大上行速度
|
42.8kbps
|
|
标准功耗
|
待机电流: 2mA@-75dBm 最大电流: 8mA@-104dBm
|
|
接收灵敏度
|
< -107dBm
|
|
功能支持
|
支持数据、短信
|
硬件系统：
|
项目
|
内容
|
|
CPU
|
工业级ARM7性能嵌入式处理；带高速缓存数据，加快高速数据访问速度；带高速指令缓存，加强了指令处理速度
|
|
MMU
|
CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常
|
|
FLASH
|
250K
|
|
SDRAM
|
250K
|
操作系统：
|
项目
|
内容
|
|
操作系统
|
采用LINUX2.6.28操作系统，带内存管理单元，实时性强，功能升级快，系统稳定； 或者嵌入式UCOS操作系统
|
接口类型：
|
项目
|
内容
|
|
串口
|
CM3181
1个RS232串口
1个RS485串口
|
|
指示灯
|
具有电源POWER、通信ACT及在线指示灯Online
|
|
天线接口
|
标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要
|
|
SIM卡接口
|
1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护
|
|
电源接口
|
标准的3芯火车头电源插座
|
硬件系统：
|
项目
|
内容
|
|
CPU
|
工业级ARM7性能嵌入式处理；带高速缓存数据，加快高速数据访问速度；带高速指令缓存，加强了指令处理速度
|
|
MMU
|
CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常
|
|
FLASH
|
250K
|
|
SDRAM
|
250K
|
操作系统：
|
项目
|
内容
|
|
操作系统
|
采用LINUX2.6.28操作系统，带内存管理单元，实时性强，功能升级快，系统稳定； 或者嵌入式UCOS操作系统
|
接口类型：
|
项目
|
内容
|
|
串口
|
CM3181
1个RS232串口
1个RS485串口
|
|
指示灯
|
具有电源POWER、通信ACT及在线指示灯Online
|
|
天线接口
|
标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要
|
|
SIM卡接口
|
1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护
|
|
电源接口
|
标准的3芯火车头电源插座
|

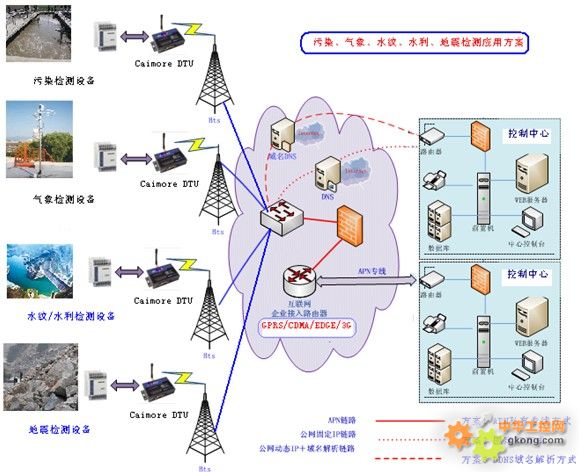

1、 检测行业应用（污染、气象、水纹、水利、地震等）

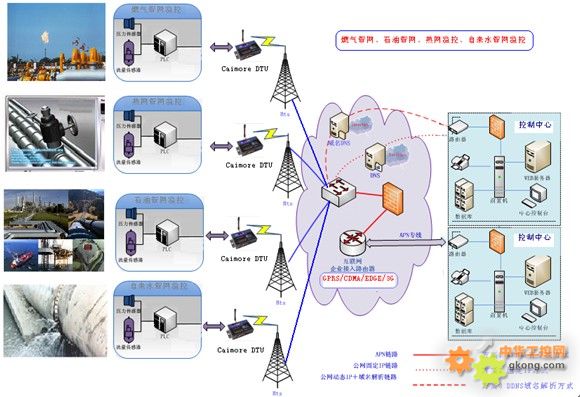

2、网管监控行业应用（燃气管网、石油管网、热网监控、自来水管网监控等）
3、油田监控、路灯控制、交通控制、车辆诱导
4、电力行业应用案例（配电监控、电网自动化、自动抄表、电网调度）

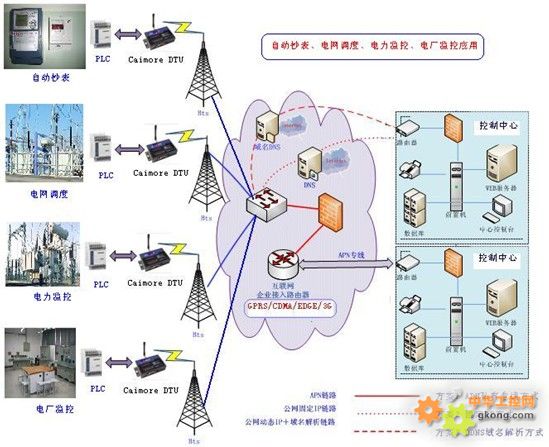

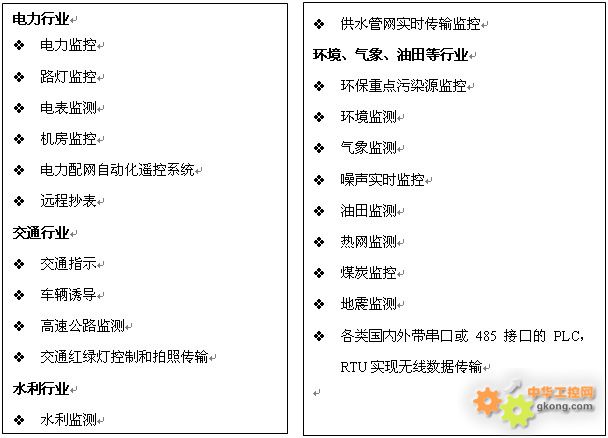

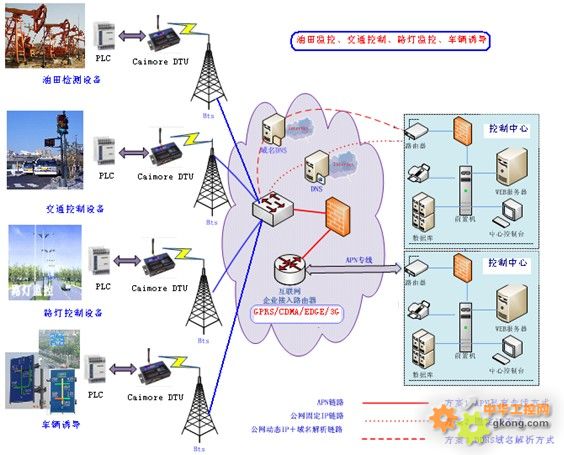

五、典型应用
