日本欧姆龙E2E-X4MD1接近开关
OMRON E2E-X4MD1,E2E-X4MD1-Z,E2E-X10ME1,E2E-X10ME1-Z接近开关, E2E-X2D1-N-Z,E2E-X2D2-N接近开关

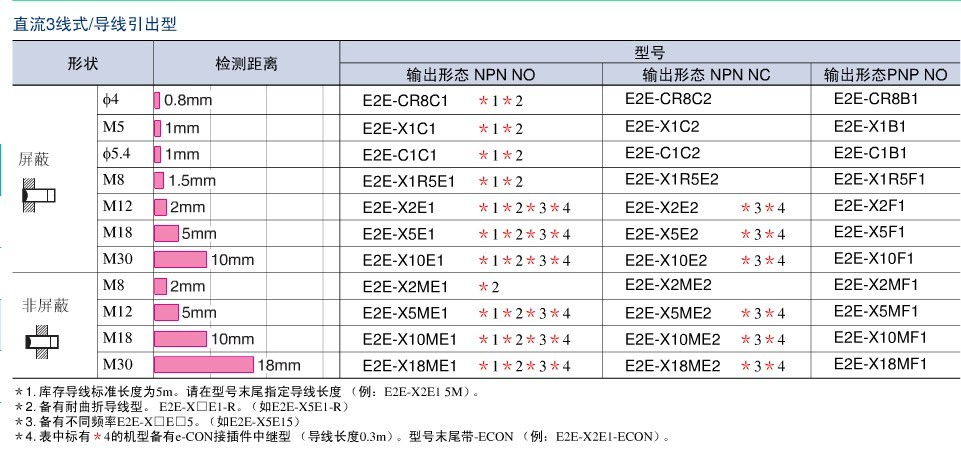

尺寸
屏蔽
项目 型号 |
M8 |
M12 |
M18 |
M30 |
| 屏蔽 |
非屏蔽 |
屏蔽 |
非屏蔽 |
屏蔽 |
非屏蔽 |
屏蔽 |
非屏蔽 |
| E2E-X2D□ |
E2E-X4MD□ |
E2E-X3D□ |
E2E-X8MD□ |
E2E-X7D□ |
E2E-X14MD□ |
E2E-X10D□ |
E2E-X20MD□ |
| 检测距离 |
2mm±10% |
4mm±10% |
3mm±10% |
8mm±10% |
7mm±10% |
14mm±10% |
10mm±10% |
20mm±10% |
| 设定距离＊1 |
0～1.6mm |
0～3.2mm |
0～2.4mm |
0～6.4mm |
0～5.6mm |
0～11.2mm |
0～8mm |
0～16mm |
| 应差距离 |
检测距离的15%以下 |
检测距离的10%以下 |
| 检测物体 |
磁性金属（非磁性金属时检测距离减小。「特性数据」参见→755、756页） |
| 标准检测物体 |
铁8×8× 1mm |
铁20×20× 1mm |
铁12×12× 1mm |
铁30×30× 1mm |
铁18×18× 1mm |
铁30×30×1mm |
铁54×54× 1mm |
| 应答频率 ＊2 |
1.5kHz |
1kHz |
0.8kHz |
0.5kHz |
0.4kHz |
0.1kHz |
| 电源电压（使用电压范围） |
DC12～24V 脉动(p-p)10％以下 （DC10～30V） |
| 泄漏电流 |
0.8mA以下 |
| 控制输出 |
开关容量 |
3～100mA、诊断输出50mA[(仅为D1(5)S] |
| 残留电压＊3 |
3V以下(负载电流100mA、导线长2m时、仅M1J-T为5V以下) |
| 显示灯 |
D1型：动作显示灯(红色)、设定显示灯(绿色) D2型：动作显示灯(红色) |
| 动作形态（接近检测物体时） |
D1型： NO D2型：NC 详见「输入输出段回路图」的时间表→758页 |
| 诊断输出延迟时间 |
0.3～1s |
| 保护回路 |
脉冲吸收、负载短路保护（控制输出、诊断输出等包括在内） |
| 环境温度 |
动作时：-25～+70℃ 保存时：-40～85℃ （不结冰、结露） |
| 环境湿度 |
动作时、保存时：各35～95％RH （不结露） |
| 温度的影响 |
温度范围-25～70℃＋23℃ 时、±15%检测距离以内 |
温度范围-25～70℃，＋23℃时、±10%检测距离以内 |
| 电压的影响 |
额定电源电压范围±15%以内、额定电源电压值时、±1%检测距离以内 |
| 绝缘阻抗 |
50MΩ以上（DC500兆欧表）充电部与外壳间 |
| 耐电压 |
AC1,000V 50/60Hz 1min 充电部与外壳间 |
| 振动（耐久） |
10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h |
| 冲击（耐久） |
500m/s2 X、Y、Z各方向10次 |
1,000m/s2 X、Y、Z各方向 10次 |
| 保护构造 |
导线引出型、接插件中继型:IEC规格IP67[ JEM规格 IP67g(耐浸型、耐油型)] 接插件型：IEC规格 IP67 |
| 连接方式 |
导线引出型（标准导线长 2m）、接插件型、接插件中继型（标准导线长 300mm） |
| 质量（捆包状态） |
导线引出型 |
约60g |
约70g |
约130g |
约175g |
| 接插件中继 型 |
—— |
约40g |
约70g |
约110g |
| 接插件型 |
约15g |
约25g |
约40g |
约90g |
| 材质 |
外壳 |
不锈钢（SUS303） |
黄铜 |
| 检测面 |
PBT |
| 紧固螺母 |
黄铜镀镍 |
| 带齿垫圈 |
铁 亚铅镀层 |
| 附件 |
操作说明书 |
＊1. 请在绿色显示灯应灯亮的范围内使用。（除D2）。
＊2. 直流开关部的应答频率数为平均值。检测物体的间距为标准检测物体的2倍、设定距离为检测距离的1/2。
＊3. M1J-T时，残留电压为5V，请确认与连接机器的接口条件后再使用
