日本神视GX-N30M接近开关
加强紧固由于采用了厚身外壳，紧固扭矩比原有型号增大了四倍，因此传感器可以更牢固地安装，不会因振动或冲击松脱。
 |
长检测距离GX-N系列比原有型号的检测距离增加了1.6倍，使得检测更加可靠。
 |
高性能，低成本高可靠性与低成本相结合。 |
可见的工作状态指示灯由于工作状态指示灯安装在传感器的透明尾部，所以闪亮的工作状态指示灯(橙色)可从各个方向清晰可见。
 |
用途
订购指南
|
种类 |
形状(mm) |
检测距离(注) |
型号 |
输出 |
输出工作 |
|
屏
蔽
型 |
 |
 |
GX-N12M |
NPN
开路集电极
晶体管 |
常 开 |
|
GX-N12MB |
常 闭 |
 |
 |
GX-N18M |
常 开 |
|
GX-N18MB |
常 闭 |
 |
 |
GX-N30M |
常 开 |
|
GX-N30MB |
常 闭 |
|
非
屏
蔽
型 |
 |
 |
GX-N12ML |
常 开 |
|
GX-N12MLB |
常 闭 |
 |
 |
GX-N18ML |
常 开 |
|
GX-N18MLB |
常 闭 |
 |
 |
GX-N30ML |
常 开 |
|
GX-N30MLB |
常 闭 |
注：最大工作距离是使用标准检测体的最大可检测距离。
稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。
5m电缆长度型 备有5m电缆长度型(标准：2m)。
· 型号表
|
种类 |
标准 |
5m电缆长度型 |
|
屏蔽型 |
GX-N12M |
GX-N12M-C5 |
| GX-N12MB |
GX-N12MB-C5 |
| GX-N18M |
GX-N18M-C5 |
| GX-N18MB |
GX-N18MB-C5 |
| GX-N30M |
GX-N30M-C5 |
| GX-N30MB |
GX-N30MB-C5 |
|
非屏蔽型 |
GX-N12ML |
GX-N12ML-C5 |
| GX-N12MLB |
GX-N12MLB-C5 |
| GX-N18ML |
GX-N18ML-C5 |
| GX-N18MLB |
GX-N18MLB-C5 |
| GX-N30ML |
GX-N30ML-C5 |
| GX-N30MLB |
GX-N30MLB-C5 |
配件(另售)
|
品名 |
标准 |
说明 |
|
屏
蔽
型 |
MS-H12 |
用于GX-N12M(B) |
保护检测表面免受焊接火花等损坏。 |
保护罩· MS-H12 · MS-H18 · MS-H30 |
| MS-H18 |
用于GX-N18M(B) |
|
| MS-H30 |
用于GX-N30M(B) |
规格
|
种类 |
屏蔽型 |
非屏蔽型 |
| 型号 |
GX-N12M |
GX-N12MB |
GX-N18M |
GX-N18MB |
GX-N30M |
GX-N30MB |
GX-N12ML |
GX-N12MLB |
GX-N18ML |
GX-N18MLB |
GX-N30ML |
GX-N30MLB |
| 最大工作距离(注1) |
3mm±10% |
7mm±10% |
10mm±10% |
8mm±10% |
15mm±10% |
22mm±10% |
| 稳定检测范围(注1) |
0～2.4mm |
0～5.6mm |
0～8mm |
0～6.4mm |
0～12mm |
0～17.6mm |
| 标准检测物体 |
铁板12×12×t 1mm |
铁板18×18×t 1mm |
铁板30×30×t 1mm |
铁板30×30×t 1mm |
铁板50×50×t 1mm |
铁板70×70×t 1mm |
| 应差 |
工作距离的20%以下 |
| 电源电压 |
12～24V DC % 脉动P-P10%以下 |
| 消耗电流 |
10mA以下 |
| 输出 |
NP N开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：1.5V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) |
| 输出工作 |
常开 |
常闭 |
常开 |
常闭 |
常开 |
常闭 |
常开 |
常闭 |
常开 |
常闭 |
常开 |
常闭 |
| 短路保护 |
装备 |
| 最大反应频率 |
450Hz |
300Hz |
300Hz |
350Hz |
100Hz |
100Hz |
| 工作状态指示灯 |
橙色LED(输出ON时亮起) |
| 环境性能 |
保护构造 |
IP67(IEC)，IP67g(JEM) |
| 周围温度 |
－25～＋70°C，存储：－30～＋80°C |
| 周围湿度 |
45～85%RH，存储：35～95%RH |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子和外壳之间，50MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率：10～55Hz，双振幅：1.5mm X,Y和Z各方向2小时 |
| 耐冲击 |
加速度：1,000m/s2(约100G)，X,Y和Z各方向3次 |
检测距离
变化 |
温度特性 |
超过周围温度范围－25～＋70°C，＋20°C时检测距离的±10%以内 |
| 电压特性 |
电源电压±10%波动的±2%以内 |
| 材质 |
外壳：铜(镀镍)，检测部分：尼龙，指示灯部分：尼龙 |
| 电缆 |
0.3mm2 3芯防油耐冷热橡皮电缆，长2m |
| 电缆延长 |
0.3mm2以上的电缆全长可延长至100m |
| 重量(注2) |
约65g |
约110g |
约240g |
约65g |
约110g |
约240g |
| 附件 |
螺母：2个，齿锁垫圈：1个 |
注：
1) 最大工作距离是使用标准检测物体时的最大可检测距离。
2) 稳定检测范围是指传感器在周围温度不定或电源电压波动时能稳定检测标准检测物体的范围。
2) 重量包括螺母，齿锁垫圈的值。
I/O电路图和线路图

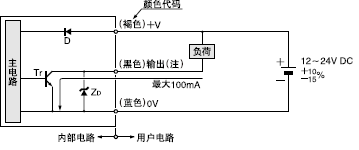

I/O电路图
 |
注：如果电容器直接与输出相连时有可能失灵。
符号…D : 反向电源极性保护二极管
符号…ZD : 电涌吸收齐纳二极管
符号…Tr : NPN输出晶体管 |

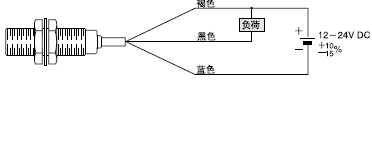

线路图
检测特性图(典型)
GX-N12M / GX-N12MB
| 检测领域特 |
检测物体尺寸和检测距离之间的相互关系 |
当检测物体的尺寸小于标准尺寸(铁板12×12×t1mm)时，检测距离如左图所示缩短。 |
|
|
|
GX-N18M / GX-N18MB
| 检测领域特 |
检测物体尺寸和检测距离之间的相互关系 |
当检测物体的尺寸小于标准尺寸(铁板18×18×t1mm)时，检测距离如左图所示缩短。 |
|
|
|
GX-N30M / GX-N30MB
| 检测领域特 |
检测物体尺寸和检测距离之间的相互关系 |
当检测物体的尺寸小于标准尺寸(铁板30×30×t1mm)时，检测距离如左图所示缩短。 |
|
|
|
GX-N12ML / GX-N12MLB
| 检测领域特 |
检测物体尺寸和检测距离之间的相互关系 |
当检测物体的尺寸小于标准尺寸(铁板30×30×t1mm)时，检测距离如左图所示缩短。 |
|
|
|
GX-N18ML / GX-N18MLB
| 检测领域特 |
检测物体尺寸和检测距离之间的相互关系 |
当检测物体的尺寸小于标准尺寸(铁板50×50×t1mm)时，检测距离如左图所示缩短。 |
|
|
|
GX-N18ML / GX-N18MLB
| 检测领域特 |
检测物体尺寸和检测距离之间的相互关系 |
当检测物体的尺寸小于标准尺寸(铁板70×70×t1mm)时，检测距离如左图所示缩短。 |
|
|
|
使用指南
该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。
安装
屏蔽型
非屏蔽型
|
型号 |
尺寸A(mm) |
紧固扭矩 |
| GX-N12M(B |
3.5～13.5 |
10N·m |
| 13.5以上 |
20N·m |
| GX-N18M(B) |
4～18 |
45N·m |
| 18以上 |
80N·m |
| GX-N30M(B) |
5～21 |
80N·m |
| 21以上 |
180N·m |
| GX-N12ML(B) |
15以上 |
20N·m |
| GX-N18ML(B) |
25以上 |
80N·m |
| GX-N30ML(B) |
30以上 |
180N·m |
注：安装时不使螺母突出于螺纹部分。
| |
型号 |
底孔直径 |
| GX-N12M(B) GX-N12ML(B) |
φ11.2mm |
与周围金属距离
· 由于传感器周围的金属会影响检测性能，请注意以下几点。
周围金属的影响
周围金属会影响检测性能。如下表所示保持最小距离。 |
传感器嵌入金属中
如果传感器完全嵌入金属中，检测距离会减小。特别是非密封型，如下表所示保持最小距离。 |
|
|
| 尺寸A(mm) |
B(mm) |
| GX-N12M(B) |
8 |
| GX-N18M(B) |
20 |
| GX-N30M(B) |
40 |
| GX-N12ML(B) |
22 |
| GX-N18ML(B) |
45 |
| GX-N30ML(B) |
75 | |
|
| 型号 |
C(mm) |
D(mm) |
| GX-N12ML(B) |
φ 50 |
15 |
| GX-N18ML(B) |
φ 75 |
25 |
| GX-N30ML(B) |
φ 105 |
30 | |
| 注：使用非屏蔽型时，检测距离会根据螺母的位置而变化。 |
相互干扰
· 当两台以上传感器平行或面对面安装时，请按下表所示保持最小距离，以防止相互干扰。
面对面安装
平行安装
|
| 型号 |
E (mm) |
F (mm) |
| GX-N12M(B) |
25 |
15 |
| GX-N18M(B) |
50 |
35 |
| GX-N30M(B) |
90 |
55 |
| GX-N12ML(B) |
120 |
70 |
| GX-N18ML(B) |
180 |
125 |
| GX-N30ML(B) |
290 |
190 | |
检测距离
· 检测距离是使用标准检测物体时的检测距离。当使用非铁金属时，检测距离通过乘以如下图所示的修正系数而得。
修正系数
| 型 号 |
GX-N12M(B) |
GX-N18M(B) |
GX-N30M(B) |
GX-N12ML(B) |
GX-N18ML(B) |
GX-N30ML(B) |
| 铁 |
1 |
1 |
1 |
1 |
1 |
1 |
| 不锈钢 (SUS304) |
约0.77 |
约0.73 |
约0.70 |
约0.66 |
约0.68 |
约0.65 |
| 黄铜 |
约0.52 |
约0.50 |
约0.45 |
约0.44 |
约0.46 |
约0.44 |
| 铝 |
约0.51 |
约0.48 |
约0.44 |
约0.43 |
约0.44 |
约0.43 |
注：如果检测物体电镀过，检测距离也会发生变化。
保护罩(另售)
· 保护检测表面免受焊接火花焊渣等的损坏。
注：安装保护罩使之与检测表面之间无间隙。 |
| 型号 |
适用型号 |
| MS-H12 |
GX-N12M(B) |
| MS-H18 |
GX-N18M(B) |
| MS-H30 |
GX-N30M(B) | |
其他
· 电源接通后的短时间(50ms)内，请勿使用。
· 当传感器安装在移动基座上时，请勿对传感器电缆接合处施压。
尺寸(单位：mm)
GX-N12M / GX-N12MB 传感器 |
GX-N12ML / GX-N12MLB 传感器 |
| |
|
GX-N18M / GX-N18MB 传感器 |
GX-N18ML / GX-N18MLB 传感器 |
| |
|
GX-N18M / GX-N18MB 传感器 |
GX-N18ML / GX-N18MLB 传感器 |
| |
|
MS-H12 MS-H18 / MS-H30 保护罩(另售) |
| |
| 型号 |
A |
B |
C |
适用型号 |
| GX-N12M(B) |
5 |
φ 11.5 |
φ 14 |
GX-N12M(B) |
| GX-N18M(B) |
6 |
φ 17.5 |
φ 20 |
GX-N18M(B) |
| GX-N30M(B) |
8 |
φ 29.4 |
φ 33 |
GX-N30M(B) | | |
