日本神视GX-8FA接近开关

无论何时何地、何种情况下都能放心使用。

SUNX汇集了传感器的技术，开发出高精度接近传感器。

无论何时何地、何种情况下都能放心使用。

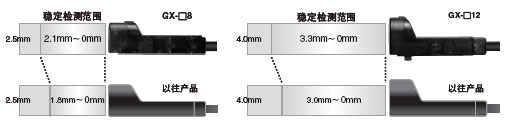

稳定的检测范围/温度特性

以行业最大的稳定检测范围，使检测距离游刃有余！
稳定检测！最大工作距离的误差控制在±8%以下	稳定检测！温度特性达到±8%以内
	􀇅 src="/Editor/UploadFiles/products03/201242110495953.jpg" width=266 _fcksavedurl="/Editor/UploadFiles/products03/201242110495953.jpg">
对检测灵敏度进行极细致的调整和控制，以降低每个产品的差异和检测误差。减少多台使用以及更换时调整位置的人工和时间。 ※不包括温度特性。相对于GX-□12型4mm的最大工作距离，误差仅为0.64mm以下。	对检测部的线圈、铁心等零部件以及设计进行了彻底的改良，实现了优异的温度特性。无论什么时间段、什么季节都能进行稳定检测。

GX-□8：2.1mm (最大工作距离2.5mm) GX-□12：3.3mm (最大工作距离4.0mm)

耐久性


新方式的整体成型法，通过了耐冲击10,000m/s²(约1,000G、X，Y和Z各方向3次)和耐振动10～500Hz(双振幅3mm、X，Y和Z各方向2小时)2项耐久性试验。而且，抗脉冲干扰性能也比以往产品提高了3倍左右。

保护构造	指示灯明亮清晰

新方式的整体成型法，提高了环境适应性能。IP68g保护构造可有效防止水和油的渗入，避免损坏传感器。※详情请参阅规格章节(PDF P.57～)。	开发出可视范围广的棱镜。工作状态指示灯的可视性得到大幅提高。

紧固强度	接线作业效率

插入金属套管！最大紧固扭矩提高到0.7N·m※。 ※是指M3螺丝刀头的紧固极限扭矩。	将GX-□8型的导线截面积增大了一倍。导线的压接或转接容易了，并且提高了压接部的抗拉强度。

用途


利用光慕传感嚣进行屏幕控制	检测凸轮

检测滚动的硬币	金属托板的定位

晶片框的检测	机床刀具的定位	确认机械手的夹持动作

订购指南

GX-8型

种类		形状(mm)	检测距离(注1)	型号(注2)	输出	输出动作
NPN输出型	正面检测型			GX-F8A	NPN开路集电极晶体管	接近时ON
				GX-F8AI
				GX-F8B		离开时ON
				GX-F8BI
	顶端检测型			GX-H8A		接近时ON
				GX-H8AI
				GX-H8B		离开时ON
				GX-H8BI
PNP输出型	正面检测型			GX-F8A-P	PNP开路集电极晶体管	接近时ON
				GX-F8AI-P
				GX-F8B-P		离开时ON
				GX-F8BI-P
	顶端检测型			GX-H8A-P		接近时ON
				GX-H8AI-P
				GX-H8B-P		离开时ON
				GX-H8BI-P

注：
1) 最大工作距离是使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在周围温度或电源电压波动时能稳定检测标准检测物体的距离范围。
2)型号中的“I”指不同频率的类型。

GX-12型

种类		形状(mm)	检测距离(注1)	型号(注2)	输出	输出动作
NPN输出型	正面检测型			GX-F8A	NPN开路集电极晶体管	接近时ON
				GX-F8AI
				GX-F8B		离开时ON
				GX-F8BI
	顶端检测型			GX-H8A		接近时ON
				GX-H8AI
				GX-H8B		离开时ON
				GX-H8BI
PNP输出型	正面检测型			GX-F8A-P	PNP开路集电极晶体管	接近时ON
				GX-F8AI-P
				GX-F8B-P		离开时ON
				GX-F8BI-P
	顶端检测型			GX-H8A-P		接近时ON
				GX-H8AI-P
				GX-H8B-P		离开时ON
				GX-H8BI-P

选配件(另售)

品名	型号	说明
传感器安装支架	MS-GXL8-4	用于GX-8型的安装支架

传感器安装支架

・MS-GXL8-4
传感器安装支架

规格

GX-8型

种类		NPN输出型		PNP输出型
正面检测型		GX-F8A(I)	GX-F8B(I)	GX-F8A(I)-P	GX-F8B(I)-P
顶端检测型		GX-H8A(I)	GX-H8B(I)	GX-H8A(I)-P	GX-H8B(I)-P
最大工作距离(注3)		2.5mm±8%
稳定检测范围(注3)		0～2.1mm
标准检测物体		铁板15×15×t1mm
应差( 迟滞)		工作距离的20%以下(对于标准检测物体)
重复精度		检测轴轴向、与检测轴垂直方向：0.04mm以下
电源电压		12～24V DC＋10 / －15 %　脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管 ·最大流入电流：100mA ·外加电压：30V DC以下(输出和0V之间) ·剩余电压：1V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时)		PNP开路集电极晶体管 ·最大源电流：100mA ·外加电压：30V DC以下(输出和+V之间) ·剩余电压：1V以下(源电流为100mA时) 0.4V以下(源电流为16mA时)
输出动作		接近时ON	离开时ON	接近时ON	离开时ON
最大反应频率		500Hz
工作状态指示灯		橙色LED(输出ON时亮起)
环境性能	保护构造	IP68(IEC)、IP68g(JEM)　(注4)(注5)
	周围温度	－25～＋70°C、存储：－40～＋85°C
	周围湿度	45～85%RH、存储：35～95%RH
	耐电压	AC1,000V 1分钟，所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率：10～500Hz，双振幅3mm，X，Y和Z方向各2小时
	耐冲击	加速度10,000m/s²(约1,000G) X，Y和Z方向各3次
检测距离变化	温度特性	使用周围温度范围内，+23°C时检测距离的±8%以内
	电压特性	电源电压+10 / －15 %波动时，±2%以内
材质		本体：PBT，指示灯部：聚酯
电缆		附带截面积为0.15mm²的3芯耐油、耐热、耐寒型厚橡胶软电缆，长1m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量( 本体重量)		正面检测型：约15g，顶端检测型：约20g

注：
1)无指定测量条件是指周围温度＝+23°C时的条件。
2)型号中的“I”指不同频率的类型。
3) 最大工作距离是使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在周围温度或电源电压波动时能稳定检测标准检测物体的距离范围。
4) 本公司的IP68试验方法
1.将传感器置于0°C水的水面下0m处30分钟，然后立即在+70°C水的水面下0m处放置30分钟。
2.1项中所述的热冲击试验为1个周期，进行20个周期。
3.将传感器置于1m深的水中500小时。
4.经过1～3项试验后，应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
5) 若用于受切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

GX-12型

种类		NPN输出型		PNP输出型
正面检测型		GX-F12A(I)	GX-F12B(I)	GX-F12A(I)-P	GX-F12B(I)-P
顶端检测型		GX-H12A(I)	GX-H12B(I)	GX-H12A(I)-P	GX-H12B(I)-P
最大工作距离(注3)		4.0mm±8％
稳定检测范围(注3)		0～3.3mm
标准检测物体		铁板20×20×t1mm
应差( 迟滞)		工作距离的20%以下(对于标准检测物体)
重复精度		检测轴轴向、与检测轴垂直方向：0.04mm以下
电源电压		12～24V DC＋10 / －15 %　脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管 ·最大流入电流：100mA ·外加电压：30V DC以下(输出和0V之间) ·剩余电压：1V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时)		PNP开路集电极晶体管 ·最大源电流：100mA ·外加电压：30V DC以下(输出和+V之间) ·剩余电压：1V以下(源电流为100mA时) 0.4V以下(源电流为16mA时)
输出动作		接近时ON	离开时ON	接近时ON	离开时ON
最大反应频率		500Hz
工作状态指示灯		橙色LED(输出ON时亮起)
环境性能	保护构造	IP68(IEC)、IP68g(JEM)　(注4)(注5)
	周围温度	－25～＋70°C、存储：－40～＋85°C
	周围湿度	45～85%RH、存储：35～95%RH
	耐电压	AC1,000V 1分钟，所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率：10～500Hz，双振幅3mm，X，Y和Z方向各2小时
	耐冲击	加速度10,000m/s²(约1,000G) X，Y和Z方向各3次
检测距离变化	温度特性	使用周围温度范围内，+23°C时检测距离的±8%以内
	电压特性	电源电压+10 / －15 %波动时，±2%以内
材质		本体：PBT，指示灯部：聚酯
电缆		附带截面积为0.15mm²的3芯耐油、耐热、耐寒型厚橡胶软电缆，长1m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量( 本体重量)		正面检测型：约20g，顶端检测型：约20g

注： 1)无指定测量条件是指周围温度＝+23°C时的条件。
2)型号中的“I”指不同频率的类型。
3) 最大工作距离是使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在周围温度或电源电压波动时能稳定检测标准检测物体的距离范围。
4) 本公司的IP68试验方法
1.将传感器置于0°C水的水面下0m处30分钟，然后立即在+70°C水的水面下0m处放置30分钟。
2.项中所述的热冲击试验为1个周期，进行20个周期。
3.将传感器置于1m深的水中500小时。
4.经过1～3s项试验后，应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
5) 若用于受切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

输入、输出电路图

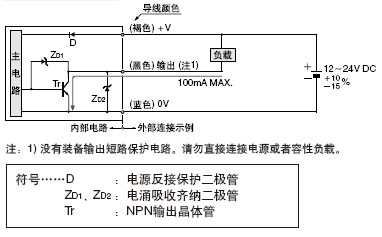

GX-□（NPN输出型）

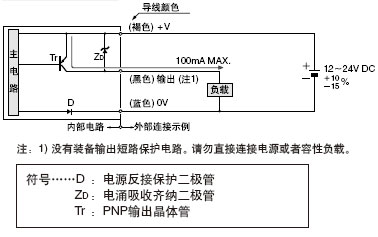

GX-□-P（PNP输出型）

GX-8型

检测领域特性	检测物体尺寸和检测距离之间的相互关系

GX-12型

检测领域特性	检测物体尺寸和检测距离之间的相互关系

使用指南

请勿将本产品作为保护人身安全的检测装置使用。
以保护人体为目的的检测装置，请使用符合OSHA、ANSI以及IEC等各国有关人体保护用品法律和标准的产品。

安装

GX-8型

请务必使用M3大盘头螺丝(长12mm以上)固定，紧固扭矩请控制在0.7N·m以下。(请勿使用平头螺丝或盘头螺丝。)

GX-12型

紧固扭矩请控制在0.7N·m以下。
若使用螺母安装，则安装孔的规格应为φ 3.4mm。并且，
凸柱孔的规格应为φ 2.5mm、孔深为3mm以上。

周围金属的影响

如果传感器附近有金属，使用时请至少隔开下图所示的距离。

	GX-F8型	GX-F12型
A	7.4mm	7.1mm
B	8mm	20mm
C	3mm	7mm

	GX-F8型	GX-F12型
D	4mm	7mm
E	10mm	20mm
F	3mm	3mm
G	3mm	3mm

防止相互干涉

当并排安装多台传感器时，为了防止相互干涉，请至少隔开下图所示的间距。

		H(mm)	J(mm)
GX-F8 GX-H8 型	“I”型和非“I”型之间	0(注2)	15
GX-F8 GX-H8 型	2个“I”型或2个非“I” 型之间	20	35
GX-F12 GX-H12 型	“I”型和非“I”型之间	0(注2)	25
GX-F12 GX-H12 型	2个“I”型或2个非“I” 型之间	25	50

正面检测型

顶端检测型

注：
1) “I”型是指不同频率的类型。
2) 最多可贴近安装2台传感器。3台以上等间距排列安装时，请将“I”型和非“I”型交互排列，H尺寸至少应取下列数值。
GX-8型：6mm
GX-12型：6.5mm

检测距离

规格表中的检测距离是指使用标准检测物体时的距离。检测有色金属时，应将乘上下表的修正系数后所得的数值作为检测距离，请予以注意。此外，若被测物体小于标准检测物体时，或被测物体经过电镀处理时，检测距离也会发生变化，请予以注意。

修正系数表

型号	GX-8型	GX-12型
铁板	1	1
不锈钢 (SUS304)	约0.76	约0.79
黄铜	约0.50	约0.56
铝	约0.48	约0.53

其他

本产品是以用于工业环境为目的而开发/生产的。
没有装备输出短路保护电路。请勿直接连接电源或者容性负载。
使用时，请避开电源接通时的过渡状态(50ms)。
使用截面积为0.3mm²以上的电缆，全长可延长至100m。

尺寸(单位：mm)

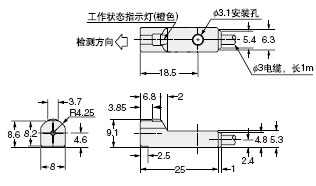

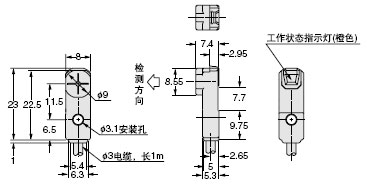

GX-F8□(传感器)	GX-H8□(传感器)

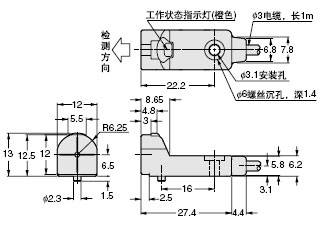

GX-F12□(传感器)	GX-H12□(传感器)

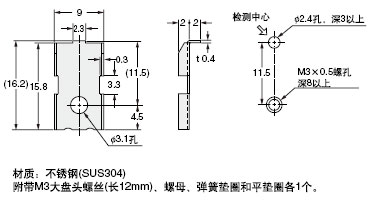

MS-GXL8-4(用于GX-8型传感器的安装支架(另售))
安装孔加工尺寸
