| 配电型、HY5WZ电站型避雷器 |
 |
|
低压型
用于保护相应等级的配电设备免受大气的操作过电压的损坏。 |
|
避雷器型号 |
系统额
定电压 |
避雷器
额定电压 |
持续运
行电压 |
直流参考
电压(U1mA) |
陡波冲击电流下残压 |
雷电冲击电流下残压 |
操作冲击电流下残压 |
方波通流容量(2ms) |
大电流
冲击耐受 |
图号 |
|
kV(r.m.s) |
< p=""><> |
>kV |
A |
kA |
|

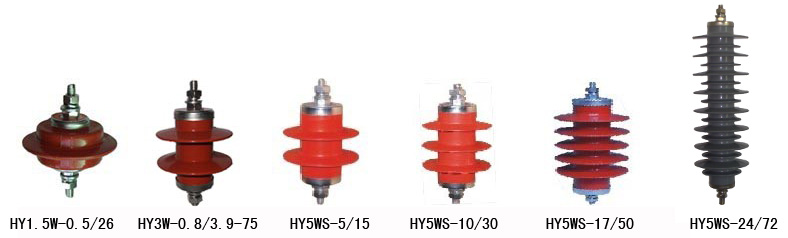

HY1.5W-0.28/1.3
|
|
0.22 |
0.28 |
0.24 |
0.6 |
|
1.3 |
|
75 |
25 |
图1 |
|
HY1.5W-0.5/2.6
|
|
0.38 |
0.5 |
0.42 |
1.2 |
|
2.6 |
|
75 |
25 |
图1 | |
|
配电型
用于保护相应电压等级的电力变压器、开关柜、箱式变电站、电力电缆出线头、柱上油开关等配电设
备免受大气和操作过电压的损坏。 |
|
避雷器型号 |
系统额
定电压 |
避雷器
额定电压 |
持续运
行电压 |
直流参考
电压(U1mA) |
陡波冲击电流下残压 |
雷电冲击电流下残压 |
操作冲击电流下残压 |
方波通流容量(2ms) |
大电流
冲击耐受 |
图号 |
|
kV(r.m.s) |
< p=""><> |
>kV |
A |
kA |
|
HY5WS-3.8/15*
|
| 3 |
3.8 |
2.0 |
7.5 |
17.3 |
15 |
12.8 |
75 |
40 |
图2 |
| HY5WS-5/15 |
5 |
4.0 |
8.0 |
17.3 |
15 |
12.8 |
100 |
65 |
| HY5WS-7.6/30* |
6 |
7.6 |
4.0 |
15.0 |
34.5 |
30 |
25.5 |
75 |
40 |
图3 |
| HY5WS-10/30 |
10 |
8.0 |
15.0 |
34.5 |
30 |
25.5 |
100 |
65 |
| HY5WS-12.7/50* |
10 |
12.7 |
6.6 |
25.0 |
57.5 |
50.0 |
38.5 |
75 |
40 |
图4 |
| HY5WS-17/50 |
17 |
13.6 |
25.0 |
57.5 |
50.0 |
38.5 |
100 |
65 |
|
注：“*”者旧版标准型号 | |
|
电气化铁道型
用于保护电气化铁道的各种电气设备、接触网、电力机车免受大气过电压和操作电压的损坏。 |
