日本神视FX-301G光纤放大器

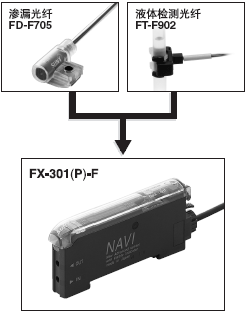

仅与渗漏或液体检测光纤共同使用FX-301-F特别设计与渗漏光纤(FD-F705)或液体检测光纤(FT-F902)共同使用。其最佳状态设定容易。 |
个别/集体教导模式操作容易通过不同检测，即使物体的反射有变化，也无需重新调节灵敏度。 |
 |
 |
装备闪光功能当连接渗漏光纤(F7模式)时，如果检测到渗漏，投光器即开始闪光，使你一眼即可辨认。 |
长使用寿命和稳定的工作设定确保其性能可靠FX-301(P)-F装备了我们新开发的“4元素投光二极体”，消除了如LED等的性能降低问题。此新款二极体使入光水平稳定，且不用特别维护。 |
无主机、分机之分，便于维护主机、分机使用同一放大器主体。此特点使横向连接构造安装容易。只有正确使用3芯母电缆和单芯子电缆才能分辨出主、分机功能。
此外，由于主、分机使用同一主体，简化了维护及库存管理。 |

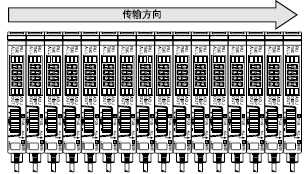

省配线、省施工设计，最多可横向连接16台放大器最多可横向连接16台放大器。子电缆只有一条输出线，大大节省了接线和空间。而且，特殊的滑动连接器被提供给所有的母、子电缆。只要解锁并径直后拔，无需将放大器主体移至侧面就可拆下此连接器。采用这种连接器系统后，只需很小的空间就能进行维护。 |
 |
 |
MODE NAVI操作容易MODE NAVI使用6个指示灯显示放大器的基本操作。
一眼即可辨认出当前的操作模式。即使是初学者也可简单操作放大器。 |
操作简单且易使用高级功能可使用大型MODE按钮选择各种模式。详细功能和设定可通过大型突出开关进行选择。通过观察MODE指示灯的显示可确认所选择的每个模式。可简单辨别并从数字显示中选择每个模式中的高级功能。 |
 |
|

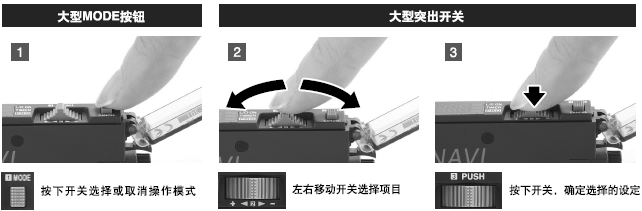

仅使用2个开关的简单操作 |
| 操作仅需2个开关——大型突出开关和MODE按钮。按下大型MODE按钮设定“模式选择”和“模式取消”功能。大型突出开关用于选择每个模式中的详细功能，并在模式选定后改变数值。 |
 |
订购指南
放大器 (放大器不附带单触电缆。请另行订购。)
| 种 类 |
形 状 |
型 号 |
投光二极体 |
输 出 |
| NPN输出型 |
 |
FX-301-F |
红色LED |
NPN开路集电极晶体管 |
| PNP输出型 |
FX-301P-F |
PNP开路集电极晶体管 |
单触电缆 (放大器不附带单触电缆。请另行订购。)
| 种 类 |
型 号 |
说 明 |
| 母电缆 (3芯) |
CN-73-C1 |
长：1m |
0.15mm2 3芯橡皮电缆，一端带连接器电缆外径：φ 3.0mm |
母电缆 ·CN-73-C□
 |
| CN-73-C2 |
长：2m |
| CN-73-C5 |
长：5m |
| 子电缆 (1芯) |
CN-71-C1 |
长：1m |
0.15mm2 单芯橡皮电缆，一端带连接器电缆外径：φ 3.0mm |
子电缆 ·CN-71-C□
 |
| CN-71-C2 |
长：2m |
| CN-71-C5 |
长：5m |
尾盘 (放大器不附带单触电缆。当放大器串联连接时请另行订购。)
| 形状 |
型号 |
说明 |
 |
MS-DIN-E |
当串联连接多个放大器，或在DIN导轨上移动放大器时，这些尾盘确保所有的放大器安全安装，充分连接。
(每套2个) |
配件(另售)
| 品名 |
型号 |
说明 |
放大器安装支架 ·MS-DIN-2 |
光纤传感器放大器保护封条 ·FX-MB1 |
| 放大器安装支架 |
MS-DIN-2 |
放大器用安装支架 |
| 光纤传感器放大器保护封条 |
FX-MB1 |
2个交流窗密封垫和1个连接器封条10套
交流窗密封垫：
防止从另一个放大器上传输信号造成的故障，及其对另一个放大器的影响。
连接器封条：
带有单触电缆针，以防任何金属的触碰。 |
 |
 |
规格
| 种 类 |
NPN输出型 |
PNP输出型 |
| 型 号 |
FX-301-F |
FX-301P-F |
| 适用光纤 |
FD-F705，FT-F902 |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
| 消耗电流 |
通常工作时：960mW以下(电源电压24V时，消耗电流40mA以下)
ECO模式时：600mW以下(电源电压24V时，消耗电流 25mA以下) |
| 输出 |
NPN开路集电极晶体管
· 最大流入电流： 100mA
(5台以上放大器串联时为50mA)
·外加电压：30V DC以下(输出和0V之间)
·剩余电压： 1.5V以下[流入电流为100mA时(5台
以上放大器串联时为50mA)] |
PN P开路集电极晶体管
·最大源电流： 100mA
(5台以上放大器串联时为50mA)
·外加电压：30V DC以下(输出和0V之间)
·剩余电压： 1.5V以下[源电流为100mA时(5台以上
放大器串联时为50mA)] |
| 输出工作 |
渗漏设定(F7模式)：检测到渗漏时OFF，液体设定(F9模式)：使用突出开关在有无液体之间选择信号OFF状态 |
| 短路保护 |
装 备 |
| 反应时间 |
250μs以下(注1) |
| 灵敏度设定 |
个别教导/集体教导 |
| 工作状态指示灯 |
橙色LED(输出ON时亮起) |
| 模式指示灯 |
绿色LED [在液体设定(F9模式)期间亮起] |
| MODE指示灯 |
RUN：绿色LED，TEACH·ALL·ADJ·DISP·OUT：黄色LED |
| 数字显示 |
4位红色LED显示 |
| 微小灵敏度调节功能 |
装 备 |
| 定时功能 |
延迟定时功能[仅用于液体设定(F9模式)](定时功能选择为：10ms，100ms，1,000ms，和无) |
环
境
性
能 |
周围温度 |
0～＋50°C(8～16台串联连接时：0～＋45°C)(注意不可结露)，存储：－20～＋70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度 3,000Rx |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间(注2) |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表(注2) |
| 耐振动 |
频率：10～150Hz，双振幅：0.75mm，X,Y和Z各方向2小时 |
| 耐冲击 |
加速度：98m/s2(约10G)X,Y和Z各方向5次 |
| 投光二极体 |
红色LED(调制式) |
| 材质 |
外壳：耐热ABS，外罩：聚碳酸酯，开关：丙烯 |
| 连接方式 |
连接器(注3) |
| 电缆延长 |
0.3mm2以上的电缆全长可延长至100m |
| 重量 |
约20g |
注：
1) 在渗漏设定(F7模式)期间检测到渗漏(输出OFF)时，由于传感器的投光闪光，因此只有将信号转回ON的反应功能延时(约1秒)。
2) 上表中的耐电压和绝缘电阻仅适用于放大器。
3) 不附带放大器连接电缆。请使用下述另售单触电缆。
母电缆(3芯)：CN-73-C1(电缆长1m), CN-73-C2(电缆长2m), CN-73-C5(电缆长5m)
子电缆(单芯)：CN-71-C1(电缆长1m), CN-71-C2(电缆长2m), CN-71-C5(电缆长5m)

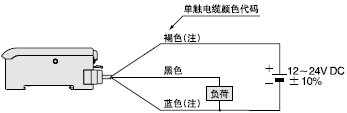

I/O电路图和线路图

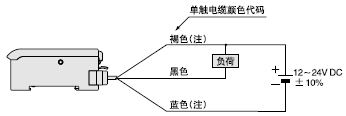

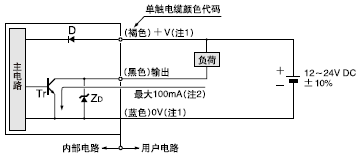

FX-301-F (NPN输出型)
|
|
|
注：
1) 单触电缆的子电缆不装备+V（褐色）和OV（蓝色）。
2) 串联连接5台以上的放大器时，最大50mA
3) 请勿串联放大器（AND）
符号 …
D ： 反向电源极性保护二极管
ZD ： 电涌吸收齐纳二极管
Tr ： NPN输出晶体管
|
注：单触电缆的子电缆不装备褐色和蓝色引线。
 |

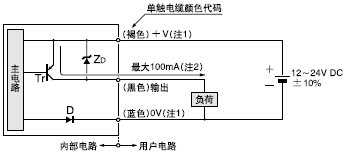

FX-301P-F (PNP输出型)
|
|
|
注：
1) 单触电缆的子电缆不装备+V（褐色）和OV（蓝色）。
2) 串联连接5台以上的放大器时，最大50mA
3) 请勿串联放大器（AND）
符号 …
D ： 反向电源极性保护二极管
ZD ： 电涌吸收齐纳二极管
Tr ： PNP输出晶体管
|
注：单触电缆的子电缆不装备褐色和蓝色引线。
 |
使用指南
该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故，确保安全，请谨慎使用。
安装
|
|
|
① 将放大器后部安装在35mm宽的DIN导轨上。
② 按下放大器前部， 将其安装在35mm宽的DIN导轨上。 |
 |
① 将放大器后部安装在35mm宽的DIN导轨上。
② 按下放大器前部， 将其安装在35mm宽的DIN导轨上。 |
 |
| |
|
注： 请注意如果没有向前推放大器就向上提起前端的话，安装部分的挂钩可能损坏。 |
|
|
| · 确认光纤附件(FX-AT4)安装到光纤上。安装方法请参阅光纤附件使用说明。 |
① 放下光纤固定杆。
② 慢慢将光缆插进入口直到停止。(注)
③ 将光纤固定杆推回至初始位置，直到它停止。
注：如果光缆未插到底部，检测会不稳定。 |
 |
|
连接
· 确认在电源关闭情况下连接或断开单触电缆。
|
|
|
① 握住单触电缆的连接器，使其突出部分与放大器的连接器顶部的凹槽持平。
② 将连接器插入，直到听到卡嗒一声。 |
 |
① 按下单触电缆连接器顶部的突出部分，拉出连接器。
注： 请注意如果不按下突出部分就拉出连接器，突出部分可能被损坏。请勿使用突出部分已损坏的单触电缆。此外，不要握着电缆拉动，这可能会导致电缆折断。 |
 |
串联放大器
·请确保在电源关闭的状态下串联或拆卸放大器。
· 确保检查允许的周围温度，它是依据串联连接放大器的数量而定的。
· 如果串联连接2台以上的放大器，确保将它们安装在DIN导轨上。
· 串联连接时，将放大器贴近安装在一起，并将他们安装在两端另售尾盘(MS-DIN-E)之间。
· 当放大器依据安装方式在DIN导轨上移动时，将他们安装在两端另售尾盘(MS-DIN-E)之间。
· 最多可增加15台放大器(总计串联16台放大器)。
· 当串联2台以上放大器时，从第2台放大器起使用子电缆(CN-71-C□)作为单触电缆。
· 如果集体教导是放大器在渗漏设定(F7模式)和液体设定(F9模式)下串联安装时进行的，那么模式设定就会因此而改变，请注意集体教导不应在不同模式设定的放大器串联的情况下进行。
· 由于本放大器的交流功能与光纤传感器FX-301/311/305系列不同，如果这些型号的传感器串联安装，请勿使用交流功能。
· 如果串联，请在电源打开后10分钟以上再使用教导功能。
|
|
|
① 将放大器逐个安装在35mm宽的DIN导轨上。 (详情请参阅“安装”)
② 滑动子单元到主单元附近，连接单触电缆。
③ 在两端安装另售尾盘(MS-DIN-E)以支持它们平面之间的放大器。
④ 紧固螺丝固定尾盘(MS-DIN-E)。 |
 |
① 松开尾盘(MS-DIN-E)的螺丝。
② 取下尾盘(MS-DIN-E)。
③ 滑动子单元并逐个取下。
(详情请参阅“安装”) |
 |
部件说明
 |
① 工作状态指示灯(橙色) ... 输出ON时亮起
② 模式指示灯(绿色) ... 液体设定(F9模式)时亮起
③ MODE指示灯 ... |
|
RUN(绿色) ：通常检测工作时亮起。
TEACH(黄色)：选择个别教导模式时亮起。
ALL(黄色) ：选择集体教导模式时亮起。
ADJ(黄色) ： 当选择基准值微调模式或灵敏度转换功能被激活时亮起。
DISP(黄色) ： 当选择数字显示设定模式或定时器功能被激活时亮起。
OUT(黄色) ： 选择强制输出模式或NO/NC转换功能被激活时亮起。 |
④ 突出开关 ... 在“＋”或“－”方向上移动开关，以能观察要选择的各种不同项目，并在确认了选择设定后按下开关。
⑤ MODE按钮 ... 此按钮用于选择工作模式，以及在配置过程中取消设定。 |
设定项目

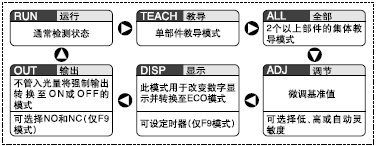

RUN模式
· 当MODE指示灯·RUN(绿色)亮起时，可检查显示设定或灵敏度选择设定。灵敏度选择设定详情请参阅“灵敏度选择功能”。
· 按下突出开关2秒以上时，显示作如下改变。
· 如果突出开关移至“＋”或“－”端，可确认当前灵敏度。2秒后，显示恢复为“数字显示”或“百分比显示”。
个别教导模式
· 出厂时的灵敏度选择功能设定为自动灵敏度设定(
)。如果进行了灵敏度选择设定，应在其后确认“教导”执行。
灵敏度选择设定详情请参阅“灵敏度选择功能”。
· 当MODE指示灯·TEACH(黄色)亮起时，可在单个部件上设定基准值。
| 步骤 |
说明 |
显示 |
| ① |
插入渗漏光纤(FD-F705)或液体检测光纤(FT-F902)。
按MODE按钮点亮MODE指示灯·TEACH(黄色)。 |
 | |
 |
| ② |
转换突出开关至“＋”或“－”端，以设定渗漏(F7)模式(  )或液体(F9)模式 ( )。
如果设定为液体( F 9 )模式 ( )模式指示灯(绿色)亮起。 |
 | |
 |
| ③ |
在安装有渗漏光纤(FD-F705)时的无渗漏状态或有液体检测光纤(FT-F902)时的无液体状态下按下突出开关。然后显示屏上的“ ”从左边移至右边。 |
 | |
 |
| ④ |
接受教导时，基准值设定结果显示出来。
· 如果设定稳定时，显示屏上的“  ”闪烁三次。
· 如果设定不稳定时，显示屏上的“  ”闪烁。(注1) |
 |
| ⑤ |
如果教导结果为“ ”，传感器自动返回为RUN模式，并且入光量显示在显示屏上。MODE指示灯·RUN(绿色)亮起。设定完成。 |
|
注：
1) 详情请参阅“错误显示”。
2) 出厂时的初始设定为液体(F9)模式( )。
3) 请勿在灵敏度设定后移动或弯曲光缆。检测可能会变得不稳定。
集体教导模式
· MODE指示灯·ALL(黄色)亮起时，可集体设定串联安装的放大器的基准值。
| 步骤 |
说明 |
显示 |
| ① |
插入渗漏光纤(FD-F705)或液体检测光纤(FT-F902)。
按MODE按钮点亮MODE指示灯·ALL(黄色)。 |
 | |
|
| ② |
转换突出开关至“＋”或“－”端，以设定渗漏(F7)模式( )或液体(F9)模式 ( )。
如果设定为液体( F 9 )模式 ( )模式指示灯(绿色)亮起。 |
 | |
|
| ③ |
在安装有渗漏光纤(FD-F705) 时的无渗漏状态或有液体检 测光纤(FT-F902)时的无液体
状态下按下突出开关。 然后显示屏上的“  ”从左上角移至右上角，再从右 下角移至左下角(2次)。 |
 | |
 |
| ④ |
接受教导时，基准值设定结果显示出来。
· 如果设定稳定时，显示屏上的“ ”闪烁3次。
· 如果设定不稳定时，显示屏上的“ ”闪烁。(注1) |
|
| ⑤ |
如果教导结果为“ ”，传感器自动返回为RUN模式，并且入光量显示在显示屏上。MODE指示灯·RUN(绿色)亮起。设定完成。 |
|
注：
1) 详情请参阅“错误显示”。
2) 在集体教导中，仅传送一个教导工作指令，其基准值没有被复制。各个放大器上的教导基准值设定。
3) 当集体教导进行时，设定状态被复制。如果要设定个别设定状态，请在集体教导后单独设定。
4) 请勿在灵敏度设定后移动或弯曲光缆。检测可能会变得不稳定。
| ○：复制 ×：未复制 |
|
| 模式 |
数字显示
百分比显示 |
模式设定 |
数字
显示设定 |
灵敏度
选择功能 |
定进功能 |
NO/NC
选择功能 |
渗漏(F7)
模式
|
○ |
○ |
○ |
○ |
× |
× |
液体(F9)
模式 |
○ |
○ |
○ |
○ |
○ |
○ | |
5) 集体教导仅在放大器操作面板所示的箭头方向上传输信息。集体教导也可从串联安装的放大器的中间开始。请在集体教导进行前检查传输方向。
6) 由于模式设定也要传输，因此请勿在渗漏(F7)模式(
)和液体(F9)模式(
)放大器混合串联连接时执行集体教导。
7) 请勿在灵敏度设定后移动或弯曲光缆。否则检测可能会变得不稳定。
基准值微调模式
· MODE指示灯·AD J(黄色)亮起时，设定的基准值可进行微调。
| 步骤 |
说明 |
显示 |
| ① |
| 按MODE按钮点亮MODE指示灯·ADJ(黄色)。 |
 | |
|
| ② |
| 转换突出开关至“＋”端以增加基准值。转换突出开关至“－”端以降低基准值。 |
 | |
 |
| ③ |
| 当按下突出开关时，改变的基准值闪烁3次并确认。 |
 | |
|
| ④ |
当MODE按钮按下3次或2秒以上时，传感器返回至RUN模式，并在显示屏上显示入光量。MODE指示灯·RUN(绿色)亮起。设定完成。 |
|

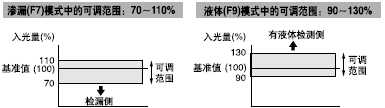

注： 可调区域如下所示。如要在可调区域外调节基准值，请先在区域内确认，然后再次调节。
数字显示设定模式
· MODE指示灯·DISP(黄色)亮起时，数字显示可转换至亮起模式、eco模式或倒数模式。
| 步骤 |
说明 |
显示 |
| ① |
| 按M O D E 按钮点亮MODE指示灯·DISP(黄色)。 |
 | |
 |
| ② |
当突出开关移至“+”或“-”端时，数字显示模式改变。
 |
：这是数字显示中的亮起模式。数字显示始终亮起。
|
 |
： 这是eco模式。确认后，如果按按钮操作没有进行8 秒以上，“  ”闪烁，接着数
字显示关闭。当在显示关闭后在执行集体教导时或进行按按钮操作时，数字显示亮起。 |
 |
： 这是数字显示的倒数模式。在通常显示状态下，显示变为倒数显示，在倒数状态下，显示变为通常显示。 | |
 | |
 |
| ③ |
| 当按下突出开关时，改变的基准值闪烁3次并确认。 |
 | |
|
| ④ |
当MODE按钮按下2次或1秒以上时，传感器返回至RUN模式，并在显示屏上显示入光量。
MODE指示灯·RUN(绿色)亮起。设定完成。 |
|
注：出厂时的初始设定为亮起模式(
)。
强制输出模式
· MODE指示灯·OUT(黄色)亮起时，不管入光量，输出都可强制改变至ON或OFF。
| 步骤 |
说明 |
显示 |
| ① |
| 按MODE按钮点亮MODE指示灯·OUT(黄色)。 (显示当前输出状态) |
 | |
 |
| ② |
当突出开关移至“ ＋ ” 或“－”端时，输出强制改变至ON或OFF。
当放大器的投光二极体闪烁后，就可检查连接于放大器上的光纤。
当输出强制改变至ON时，工作状态指示灯(橙色)亮起。 |
 | |
 |
| ③ |
| 按MODE按钮将传感器返回至步骤①。 |
 | |
|
| ④ |
按MODE按钮时， 传感器返回至RUN模式，并在显示屏上显示入光量。MODE指示灯·RUN(绿色)亮起。设定完成。 |
|
灵敏度选择功能
· 如果突出开关按下3秒以上，当MODE指示灯·ADJ(黄色)亮起时，灵敏度可固定在低灵敏度或高灵敏度，或设定为自动灵敏度。
| 步骤 |
说明 |
显示 |
| ① |
| 按MODE按钮点亮MODE指示灯·ADJ(黄色)。 |
 | |
|
| ② |
按下突出开关3秒以上。(传感器进入灵敏度设定状态)
MODE指示灯 ·RUN(绿色)闪烁。 |
 | |
 |
| ③ |
当突出开关移至“ ＋ ” 或“－”端时，显示屏和MODE指示灯·RUN(绿色)闪烁，此时可以选择灵敏度。
|
：动灵敏度设定选择自动灵敏度后，通过执行教导，灵敏度设定为最佳。
|
 |
： 低灵敏度设定 |
 |
： 高灵敏度设定 | |
 | |
 |
| ④ |
| 当按下突出开关时，设定显示闪烁3次并确认。 |
 | |
|
| ⑤ |
MODE指示灯·TEACH(绿色)亮起并显示为“ ”或“ ”。选择灵敏度后，执行教导。教导的设定方法参阅“个别教导模式”。 |
|
注：出厂时的初始设定为自动灵敏度设定(
)。
定时功能[仅液体(F9)模式]
· 当设定为液体( F 9 ) 模式( ) 且MODE指示灯· DISP(黄色)亮起时，按下突出开关3秒以上即可设定定时功能。如果是渗漏(F7)模式( )时，显示并不转换至定时功能。渗漏(F7)模式·液体(F9)模式的选择方法请参阅“个别教导模式”或“集体教导模式”。
· 该产品装备了可降低如气泡等的影响的延迟定时功能。

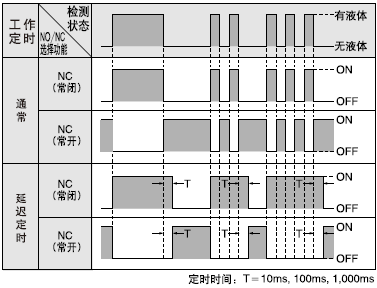

时间表
注：出厂时的初始设定为无定时器(
)状态。
NO/NC选择功能[仅液体(F9)模式]
· 当设定为液体(F9)模式( )且MODE指示灯·OUT(黄色)亮起时，按下突出开关3秒以上即可进行NO/NC选择。如果是渗漏(F7)模式( )，显示不转换至NO/NC选择功能。渗漏(F7)模式·液体(F9)模式的选择方法请参阅“个别教导模式”或“集体教导模式”。
注：出厂时的初始设定为常闭(
)。
错误显示
·当显示有错误时，采取以下补救措施。
| 错误显示 |
原因 |
补救措施 |
 |
由于短路产生的过量电流。 |
关闭电源并检查负荷。 |
 |
教导异常。 |
检查光纤的安装状态，或光纤是否已解开，然后再次进行教导。按MODE按钮取消“ ”。取消之后，在出现错误前，传感器在设定值状态下工作。可是，如果灵敏度选择功能设定为自动灵敏度设定( )，传感器灵敏度为最佳。 |
 |
交流异常。 |
检查串联安装的放大器是否断开。确认以后再次进行教导。 |
接线
· 请确认在电源关闭状态下进行接线。
·请确认电源电压在额定范围内变化。
· 请注意如果使用的电压超出额定范围，或直接连接AC电源，传感器可能烧坏或损坏。
· 如果在该传感器附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F.G.)接地。
· 如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。
· 请确认DC电源使用一隔离变压器。如果使用自耦变压器(单线圈变压器)，可能损坏本产品或电源。
· 如果使用电源中产生电涌，请与电源连接一个电涌吸收器以吸收电涌。
· 请注意短路或负荷的错误接线可能烧坏或损坏传感器。
· 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。
· 请确保使用另售的单触电缆连接放大器。0.3mm2以上电缆可延长至100m。但为减少噪音，使接线尽可能短。
其他
·电源接通后的短时间(约0.5秒)内，请勿使用。
· 请勿将传感器直接暴露于快速启动灯或高频照明设备的荧光下，这会影响检测性能。
· 避免灰尘，污垢和水蒸气。
· 当光纤头上有灰尘或污垢等时其灵敏度会降低。为保持稳定检测，除去光纤头上的灰尘或污垢等，并定期进行灵敏度教导。
· 此传感器仅适于在室内使用。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
· 此传感器不可在有易燃易爆气体的环境下使用。
· 不可拆卸或改装传感器。
尺寸(单位：mm)

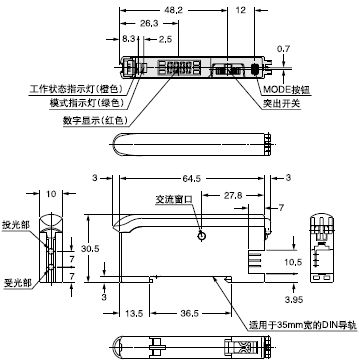

FX-301-F FX-301P-F 放大器

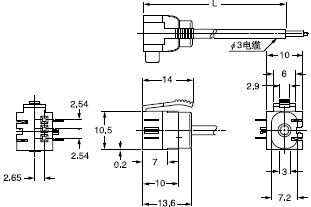

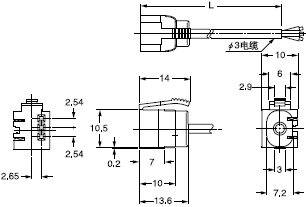

CN-73-C1 CN-73-C2 CN-73-C5 母电缆（另售）
 |
| 型号 |
长度(mm) |
| CN-73-C1 |
1,000 |
| CN-73-C2 |
2,000 |
| CN-73-C5 |
3,000 | |
CN-71-C1 CN-71-C2 CN-71-C5 子电缆（另售）
 |
| 型号 |
长度(mm) |
| CN-71-C1 |
1,000 |
| CN-71-C2 |
2,000 |
| CN-71-C5 |
3,000 | |
MS-DIN-2 放大器安装支架（另售） |

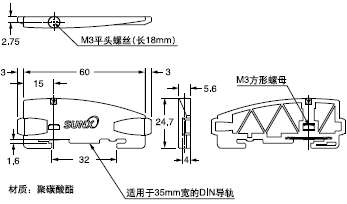

MS-DIN-E 尾盘（另售） |
 |
 |
, 0 _fcksavedurl="/Editor/UploadFiles/products03/20121122175534987.gif" a, lt="f7" rc="/Editor/UploadFiles/products03/20121122175534987.gif" bgColor,>)时，显示并不转换至定时功能。渗漏(F7)模式·液体(F9)模式的选择方法请参阅“个别教导模式”或“集体教导模式”。
· 该产品装备了可降低如气泡等的影响的延迟定时功能。
时间表
注：出厂时的初始设定为无定时器(
)状态。
NO/NC选择功能[仅液体(F9)模式]
· 当设定为液体(F9)模式(
)且MODE指示灯·OUT(黄色)亮起时，按下突出开关3秒以上即可进行NO/NC选择。如果是渗漏(F7)模式(
)，显示不转换至NO/NC选择功能。渗漏(F7)模式·液体(F9)模式的选择方法请参阅“个别教导模式”或“集体教导模式”。
注：出厂时的初始设定为常闭(
)。
错误显示
·当显示有错误时，采取以下补救措施。
| 错误显示 |
原因 |
补救措施 |
 |
由于短路产生的过量电流。 |
关闭电源并检查负荷。 |
 |
教导异常。 |
检查光纤的安装状态，或光纤是否已解开，然后再次进行教导。按MODE按钮取消“  ”。取消之后，在出现错误前，传感器在设定值状态下工作。可是，如果灵敏度选择功能设定为自动灵敏度设定(  )，传感器灵敏度为最佳。 |
 |
交流异常。 |
检查串联安装的放大器是否断开。确认以后再次进行教导。 |
接线
· 请确认在电源关闭状态下进行接线。
·请确认电源电压在额定范围内变化。
· 请注意如果使用的电压超出额定范围，或直接连接AC电源，传感器可能烧坏或损坏。
· 如果在该传感器附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F.G.)接地。
· 如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。
· 请确认DC电源使用一隔离变压器。如果使用自耦变压器(单线圈变压器)，可能损坏本产品或电源。
· 如果使用电源中产生电涌，请与电源连接一个电涌吸收器以吸收电涌。
· 请注意短路或负荷的错误接线可能烧坏或损坏传感器。
· 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。
· 请确保使用另售的单触电缆连接放大器。0.3mm2以上电缆可延长至100m。但为减少噪音，使接线尽可能短。
其他
·电源接通后的短时间(约0.5秒)内，请勿使用。
· 请勿将传感器直接暴露于快速启动灯或高频照明设备的荧光下，这会影响检测性能。
· 避免灰尘，污垢和水蒸气。
· 当光纤头上有灰尘或污垢等时其灵敏度会降低。为保持稳定检测，除去光纤头上的灰尘或污垢等，并定期进行灵敏度教导。
· 此传感器仅适于在室内使用。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
· 此传感器不可在有易燃易爆气体的环境下使用。
· 不可拆卸或改装传感器。
尺寸(单位：mm)
FX-301-F FX-301P-F 放大器
CN-73-C1 CN-73-C2 CN-73-C5 母电缆（另售）
 |
| 型号 |
长度(mm) |
| CN-73-C1 |
1,000 |
| CN-73-C2 |
2,000 |
| CN-73-C5 |
3,000 | |
CN-71-C1 CN-71-C2 CN-71-C5 子电缆（另售）
 |
| 型号 |
长度(mm) |
| CN-71-C1 |
1,000 |
| CN-71-C2 |
2,000 |
| CN-71-C5 |
3,000 | |
MS-DIN-2 放大器安装支架（另售） |
MS-DIN-E 尾盘（另售） |
 |
 |
, =#e4e4e4>
说明
：10ms定时
：100ms定时
：1,000ms定时
：10ms定时
：10ms定时
：100ms定时
：1,000ms定时
：10ms定时
