产品名称：
|
智能传感器显示控制表
|
|
型 号：
|
DS8A-RRNB
|
|
价 格：
|
0.00
|
|
品 牌：
|
1846
|
|
|
|
| DS8A经济型传感器检测控制仪表 |
| 1.特点 |
◎输入信号4-20mA、0-75mV、0-10V、由软件进行全自动切换
◎任设二路继电器触点报警输出，容量AC 250V/3A或30V/3A 阻性负载
◎可带隔离变送0-10mA或4-20mA输出，软件调整
◎提供24V/12V,DC最大30mA隔离电源
◎配置RS232或RS485总线接口，可选MODBUS RTU协议
◎精度等级±0.3％FS±dight
◎本仪表能测量用户给定任意量程的交直流电压/电流信号，可选数据保持或峰值保持功能，能用于二线制变送器、压力传感器、四线制称重传感器、远传压力表等各种传感检测设备，对非线性输入，可提供20段线性化处理，配置RS485通信，可与计算机远程链接，可作电压/电流或欧姆表使用，输入输出及外供电源互相隔离. |
| 2.技术参数 |
| 电源 |
AC 90～260V 50/60Hz 功耗≤5VA |
| 外供传感器电源 |
24V/12V/最大30mA隔离直流电源 |
| 报警输出 |
三路可任意设定上、下限报警参数输出 |
| 变送输出 |
一路量程可设定电流0-10mA或4-20mA变送输出 |
| 通讯接口 |
标准RS485总线，自有通信协议或MODBUS RTU协议 |
| 输入信号 |
A(AA/DA)、mA、V(AV/DV)、mA、Rt、Pt、TC、Pr等 | |

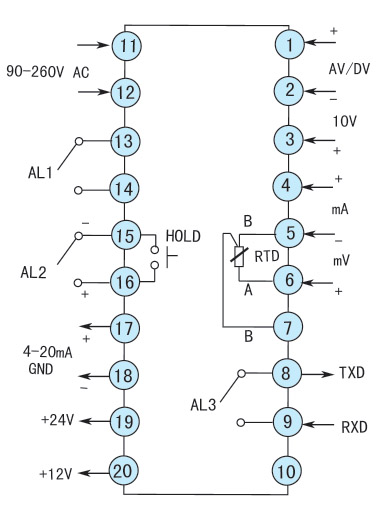

| 3.接线图 |
|
|
|
注：接线如有变动，按出厂仪表表示接线. |

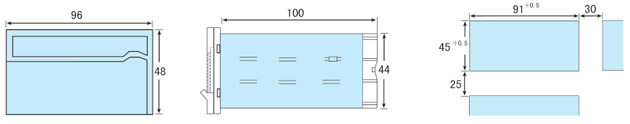

| 4.安装尺寸 |
 |
| 5.型号说明 |
|
型 号 |
说明 |
备注 |
|
DS |
|
- |
|
|
|
|
|
|
|
传感器检测控制仪表 |
|
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
48H×96W |
|
|
电源 |
|
缺省 |
|
|
|
|
|
|
|
90-260V AC/DC |
|
|
|
E |
|
|
|
|
|
|
|
DC 24V ±10% |
|
|
变送输出 |
|
|
缺省 |
|
|
|
|
|
|
无变送输出 |
|
|
|
I |
|
|
|
|
|
|
0～10mA 或 4～20mA输出 |
软件可选 |
|
AL1 |
|
|
R |
|
|
|
|
|
继电器 |
|
|
|
S |
|
|
|
|
|
SSR |
|
| |
T |
|
|
|
|
|
SCR过零控制 |
|
| |
N |
|
|
|
|
|
无报警 |
|
|
AL2 |
|
R |
|
|
|
|
继电器 |
|
|
S |
|
|
|
|
SSR |
|
|
T |
|
|
|
|
SCR过零控制 |
|
|
N |
|
|
|
|
无报警 |
|
|
AL3 |
|
R |
|
|
|
|
继电器 |
|
|
S |
|
|
|
|
SSR |
|
|
T |
|
|
|
|
SCR过零控制 |
|
|
N |
|
|
|
|
无报警 |
|
|
通信接口 |
|
缺省 |
|
|
无通信 |
|
|
2 |
|
|
RS232 |
|
|
4 |
|
|
RS485 |
|
|
辅助电源 |
|
A |
|
±12.DC |
|
|
B |
|
±24V.DC |
|
|
C |
|
其它值，可为0-2mA恒流源 |
用户填写 |
|
输入信号 |
|
DA/AA |
0-1A、0-5A、0-2A |
AA输入变比为5A DA分流器为75mV |
|
mV |
0-10mV,0-50mV,0-100mV |
出厂0-75mV |
|
mA |
0-1mA,0-10mA,4-20mA |
出厂4-20mA |
|
V |
0-5V,0-10V,1-5V,AV600V |
出厂0-10V DC |
|
Rt |
0-400Ω,0-1K,0-10K,0-50K |
出厂0-400Ω |
|
Pt |
Pt100,Cu50,Cu100等 |
出厂为Pt100 |
|
TC |
E,J,K,R,S,T,N,Wu,B等热偶 |
出厂为K |
|
Pr |
20段折线化输入 |
适于任何传感器 | |
|
*：本传感器表可作交直流电压/电流、欧姆表使用. |
|
|
|
