| DP4四位半智能电压、电流测量控制仪表 |
| 1.特点 |
◎三组继电器组态输出
◎隔离电流变送输出（4-20mA）
◎采样速度小于8次/秒
◎带RS485.RS232通信接口
◎具有数据保持或峰值保持功能 |
| 2.型号说明 |
 |
输入AA:交流电流；AV：交流电压；DA:直流电流：DV:直流电压 |
| 通信：缺省：无 2：RS232 4:RS485 |
| P:上下限拨码设定功能 缺省：单显示 |
| I:电流变送输出 缺省：无变送输出 |
| 4位半数字表（缺省电源 90-260V AC,外形尺寸：48H×96W） |
| 例：DP4-IPAA50 即为带拨码设定，变送输出4-20mA,交流50A输入，（配5A互感器） |
| 3.型号种类 |
| [1]交流数字电压表 |
|
型号
|
量程
|
分辨力
|
电压互精度感器PT
|
精度
|
|
DP4-PAV20
|
20V
|
1mV
|
直接输入
|
±0.2%F.S±2Digit
|
|
DP4-PAV200
|
200V
|
10mV
|
直接输入
|
±0.2%F.S±2Digit
|
|
DP4-PAV600
|
600V
|
100mV
|
直接输入
|
±0.5%F.S±2Digit
|
|
DP4-PAV3K
|
3KV
|
1V
|
3KV:100V
|
±0.5%F.S±2Digit
|
|
DP4-PAV10K
|
10KV
|
1V
|
10KV:100V
|
±0.2%F.S±2Digit
|
|
| [2]直流数字电压表 |
|
型号
|
量程
|
分辨力
|
精度
|
|
DP4-PDV0.2
|
200mV
|
10uV
|
±0.1%F.S±2Digit
|
|
DP4-PDV2
|
2V
|
100uV
|
±0.1%F.S±2Digit
|
|
DP4-PDV20
|
20V
|
1mV
|
±0.1%F.S±2Digit
|
|
DP4-PDV200
|
200V
|
10mV
|
±0.1%F.S±2Digit
|
|
DP4-PDV500
|
500V
|
100mV
|
±0.3%F.S±2Digit
|
|
| [3]交流数字电压表 |
|
型号
|
量程
|
分辨力
|
电流互感器CT
|
精度
|
|
DP4-PAA0.2
|
200mA
|
10uA
|
直接输入
|
±0.2%F.S±2Digit
|
|
DP4-PAA2
|
2A
|
100uA
|
直接输入
|
±0.2%F.S±2Digit
|
|
DP4-PAA20
|
20A
|
1mA
|
20A/5A
|
±0.2%F.S±2Digit
|
|
DP4-PAA50
|
50A
|
10mA
|
50A/5A
|
±0.2%F.S±2Digit
|
|
DP4-PAA100
|
100A
|
10mA
|
100A/5A
|
±0.2%F.S±2Digit
|
|
DP4-PAA150
|
150A
|
10mA
|
150A/5A
|
±0.2%F.S±2Digit
|
|
DP4-PAA200
|
200A
|
10mA
|
200A/5A
|
±0.2%F.S±2Digit
|
|
DP4-PAA500
|
500A
|
100mA
|
500A/5A
|
±0.2%F.S±2Digit
|
|
DP4-PAA1000
|
1000A
|
100mA
|
1000A/5A
|
±0.2%F.S±2Digit
|
|
DP4-PAA1500
|
1500A
|
100mA
|
1500A/5A
|
±0.2%F.S±2Digit
|
|
DP4-PAA2000
|
2000A
|
100mA
|
2000A/5A
|
±0.2%F.S±2Digit
|
|
| [4]直流数字电压表 |
|
型号
|
量程
|
分辨力
|
分流器DT
|
精度
|
|
DP4-PDA0.0002
|
200uA
|
10nA
|
直接输入
|
±0.1%F.S±2Digit
|
|
DP4-PDA0.002
|
2mA
|
100nA
|
直接输入
|
±0.1%F.S±2Digit
|
|
DP4-PDA0.02
|
20mA
|
1uA
|
直接输入
|
±0.1%F.S±2Digit
|
|
DP4-PDA0.2
|
200mA
|
10uA
|
直接输入
|
±0.1%F.S±2Digit
|
|
DP4-PDA2
|
2A
|
100uA
|
直接输入
|
±0.1%F.S±2Digit
|
|
DP4-PDA20
|
20A
|
1mA
|
20A:75mV
|
±0.2%F.S±2Digit
|
|
DP4-PDA50
|
50A
|
10mA
|
50A:75mV
|
±0.2%F.S±2Digit
|
|
DP4-PDA100
|
100A
|
10mA
|
100A:75mV
|
±0.2%F.S±2Digit
|
|
DP4-PDA150
|
150A
|
10mA
|
150A:75mV
|
±0.2%F.S±2Digit
|
|
DP4-PDA200
|
200A
|
10mA
|
200A:75mV
|
±0.2%F.S±2Digit
|
|
DP4-PDA500
|
500A
|
100mA
|
500A:75mV
|
±0.2%F.S±2Digit
|
|
DP4-PDA1000
|
1000A
|
100mA
|
1000:75mV
|
±0.2%F.S±2Digit
|
|
DP4-PDA1500
|
1500A
|
100mA
|
1500A:75mV
|
±0.2%F.S±2Digit
|
|
DP4-PDA2000
|
2000A
|
100mA
|
2000A:75mV
|
±0.2%F.S±2Digit
|
|
| 说明： |
1.测量精度测试环境条件为：温度25±2℃ 相对温度35－85％.
2.交流电流互感器其二次额定电流为5A,交流电压互感器其二次额定电压为100V,交直流电流分流器其二次额定 电压为75mV,其它输入配置订货时注明即可.如：60mV分流器，其中未列之量程输入订货时注明.
3.型号中P参数为可选功能，也可选择其它功能.如：通信、变送等. |
| 3.技术参数 |
| 显示范围 |
±1999 （均值显示，真有效值显示需订做或另选型号） |
| 显示 |
红色数码管（14.2mmH） |
| 频率范围 |
40-200HZ(仅对交流，其它频率订货时注明，如400Hz等) |
| 溢出显示 |
“000”闪动 |
| 极性显示 |
负信号“－”自动显示（只限直流表） |
| 电源 |
90～260V AC 50/60z |
| 控制输出 |
RELAY:常开，常闭触点，容量AC 250V/3A DC 30V/3A COS￠=1 |
| 设定范围 |
±19999 变比可自由设定 |
| 重量 |
约500g |
|

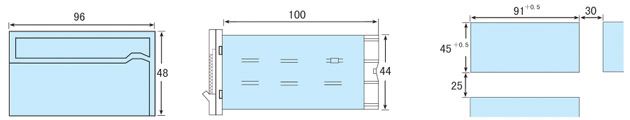

| 4.安装尺寸 |
 |

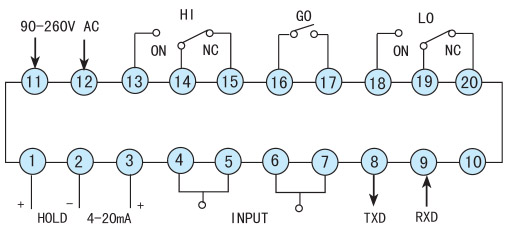

| 5.端子连接 |
|
|
