西门子防爆工控机
S

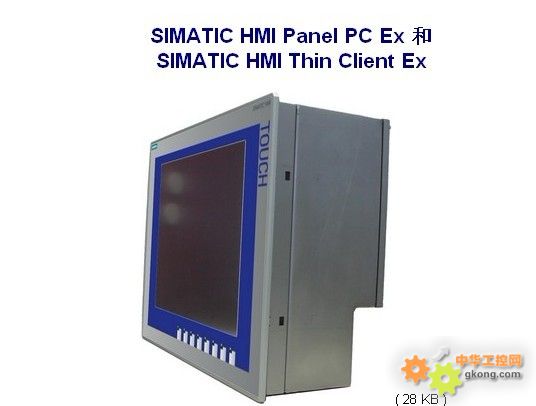

IMATIC HMI Panel PC Ex 和 SIMATIC HMI Thin Client Ex 的新产品系列满足了在易爆区直接使用 HMI 的需求。Panel PC Ex 使用 Intel Atom CPU，时钟频率为 1.6 GHz。
Thin Client Ex 可灵活使用，可用作瘦客户机，或者通过选件“数字 KVM 盒”，用作监视器。
新型 HMI Ex 装置的特点
工业性能高，工业适用性强的前端设备
15" 和 19" 触摸式前面板，带 8 个功能键 (F 键)
运行期间的环境温度为 -20°C 到 50°C (冷启动最低为 -10°C)
前端的防护等级为 IP66
后端的防护等级为 IP65
可直接用于防爆区，无需保护机架
完全免维护 (无电池，无风扇)
防爆应用证书
各种用于区 1 (ATEX 1/21) 和区 2 (ATEX 2/22) 的设备
GOST-R
造船认证 DNV (SIMATIC HMI Panel PC Ex 作为用于区 1 和区 2 的设备，SIMATIC HMI Thin Client Ex 作为用于区 1 的设备)
UL Inmetro 认证 (SIMATIC HMI Panel PC Ex 作为用于区 1 的设备)
UL 类别 1 分区 2，正在准备中
CSA 类别 1 区 1 / 2，正在准备中
防爆附件 (可通过配置器选择)
用于不同安装选择的不锈钢防护机架
支持多种语言的键盘
温度扩展工具包，最低工作温度为 -30°C
USB 闪存驱动器 (此外，为本质安全，带备份功能)
SIMATIC HMI Panel PC Ex
易爆环境中的高系统性能
低电流 Intel Atom 处理器，1.6 GHz
1GB RAM
海量存储设备为 Compact Flash (4 GB 或 16 GB) 或硬盘 (60 GB / 120 GB)
预装 Windows XP Professional SP3 或 Windows Embedded Standard 2009
SIMATIC HMI Thin Client Ex
通过通常的 IP 网络 (以太网) 实现远程 HMI
通过 RDP 和 RealVNC 协议实现瘦客户机功能
通过数字 KVM 盒 (“KVM-over-IP”) 实现监视器功能
- 通过 DVI / VGA 和 USB 或 PS/2 连接计算机
- 通过铜缆或光缆利用标准 IP 网络 (以太网) 实现 KVM 盒与防爆设备之间的通信
SIMATIC HMI Thin Client Ex 原理图
( 57 KB )
以附件形式提供一个适用于从 RJ45 到 FOC 转换的交换机。
产品特性
SIMATIC HMI Panel PC Ex
SIMATIC HMI Thin Client Ex
机械设计 Panel PC 内置装置，
可选择提供防护机架
Panel PC 内置装置，
可选择提供防护机架
前面板
显示角度 15" 和 19"
15" 和 19"
分辨率 1024x768 或 1280x1024
1024x768 或 1280x1024
颜色数目 2^18 2^18
亮度 15" / 19"：250-350cd/m²
15" 高亮度：600cd/m²
15" / 19"：250-350cd/m²
15" 高亮度：600cd/m²
背光的平均故障间隔时间
(半亮度时间) 50.000h 50.000h
触摸 支持
支持
键控 8 个功能键
8 个功能键
CPU
处理器 Intel Atom N270，1.6GHz 基于 x86
芯片组 Mobile Intel 945GSE
主存 1GB DDR2 SDRAM
图形控制器 Intel GMA 950
集成在芯片组中
集成在芯片组中
操作系统
Windows XP Prof. MUI 支持，必须被激活
不支持
Windows Embedded Standard 2009 支持
基于 Windows XP Embedded 的封闭系统
驱动器
海量存储器 CF 卡，容量为
- 4 GB
- 16 GB
硬盘，容量为
- 60 GB
- 120 GB
[集成]
远程 HMI 功能
支持的协议 - - RDP
- RealVNC
监视器功能 - 与数字 KVM 结合使用
数字 KVM - 通过“KVM-over-IP”进行数据传输
输入：
DVI / VGA
PS/2 和 USB
输出：RJ45，100MBit
接口
以太网 以太网控制器：Intel 82562
10/100MBit 防爆电缆或者
FOC 100MBit (SC) 防爆光缆
10/100MBit 防爆电缆或者
FOC 100MBit (SC) 防爆光缆
USB USB 2.0
2x Ex i
2x Ex e (Zone 1) 或 2x Ex nA (Zone 2)
USB 2.0
2x Ex i
2x Ex e (Zone 1) 或 2x Ex nA (Zone 2)
串行口 1x RS232 或 1x RS422/485 1x RS232 或 1x RS422/485
电源
DC 24 V 支持 支持
环境条件
温度
冷启动
- 10°C ... + 50°C
运行操作
- 20°C ... + 50°C
运行操作，同时加热
- 30°C ... + 50°C 冷启动
- 10°C ... + 50°C
运行操作
- 20°C ... + 50°C
运行操作，同时加热
- 30°C ... + 50°C
运行期间的相对湿度 + 40°C 时 90 %，无结露 + 40°C 时 90 %，无结露
防护等级 前端为 IP66，
后端为 IP65
保护机架为 IP66 前端为 IP66，
后端为 IP65
保护机架为 IP66
其它
CMOS 备用 电容器，备用时间 5 天 电容器，备用时间 5 天
功耗，
24V DC 15"：最大 2.4A
19"：最大 2.6A 15"：最大 1.9A
19"：最大 2.1A
重量 / 尺寸
重量 15"：15kg
19"：23kg 15"：15kg
19"：23kg
面板开口图
(w x h x d)，单位：mm 15"：427.5 x 327.5 x 165
19"：522.5 x 412.5 x 165 115"：427.5 x 327.5 x 165
19"：522.5 x 412.5 x 165
前端 15"：440mm x 340mm
19"：535mm x 425mm 15"：440mm x 340mm
19"：535mm x 425mm
认证
“区 1” 设备中的装置 II 2 (2) G Ex d e mb ib [ib] [op is] IIC T4
II 2 D Ex tD A21 IP65 T90 °C
DNV (造船)
GOST-R
UL-Inmetro
II 2 (2) G Ex d e mb ib [ib] [op is] IIC T4
II 2 D Ex tD A21 IP65 T90 °C
DNV (造船)
GOST-R
“区 2” 设备中的装置 II 3 (3) G Ex d e mb nA nL [nL] [op is] IIC T4
II 3 (2) G Ex d e mb nA nL [ib] [op is] IIC T4
II 3 (2) D Ex tD A22 IP65 [ibD] T90°C
DNV
GOST-R
II 3 (3) G Ex d e mb nA nL [nL] [op is] IIC T4
II 3 (2) G Ex d e mb nA nL [ib] [op is] IIC T4
II 3 (2) D Ex tD A22 IP65 [ibD] T90°C
GOST-R
SIMATIC HMI Panel PC Ex，带有 Windows Embedded Standard 2009 操作系统
预装 Windows Embedded Standard 2009 操作系统可使用两个语言包，支持下列语言：
语言包 1：
德语，英语，法语，意大利语，西班牙语，葡萄牙语，巴西语，荷兰语，丹麦语，瑞典语，挪威语，芬兰语，希腊语，匈牙利语，捷克语，波兰语，土耳其语，俄语
语言包 2：
德语，英语，土耳其语，希伯来语，阿拉伯语，中文(繁体)，中文(简体)，日语，韩语
附件
提供下列附件：
- 监视器选件：数字 KVM 盒，用于 Thin Client Ex，带 2x USB，2x PS/2，1x VGA/DVI-i，RJ45
- USB 存储棒
- USB 存储棒，本质安全，8 GB
- USB 存储棒，本质安全，8 GB，带恢复和备份功能
- USB 存储棒，非本质安全，8 GB，带恢复和备份功能
- 以太网交换机或通信介质转换器 (转换为 FOC)：4x 100Base-Tx 防爆电缆，1x 100 Base-Fx (MTRJ) 防爆光缆
带有 4x RJ45 (100MBit) 和 1x 玻璃纤维 (100MBit，连接器类型为 MTRJ，防爆光缆) 的交换机；适用于作为铜缆到光缆的通信介质转换器。
软件
SIMATIC HMI Panel PC Ex 还可使用 SIMATIC WinCC Flexible 软件包。对所有的 SIMATIC IPC 这样使用时，必须在一个订单上订购工业 PC 和该软件包。
兼容性
用于防爆应用的新型 HMI 装置在安装方式和映像上都不兼容其它 SIMATIC HMI 设备。
SIMATIC Thin Client 和 SIMATIC HMI Thin Client Ex 之间存在技术差异。
这些装置不支持 SIMATIC WinAC RTX。
