一、功能概述

可编程顺序控制器是一种新型的可编程序控制器，产品采用新型高速MCU主芯片，运算速度高，程序容量大，工作稳定可靠。主要完成时间分段、顺序分段、条件控制。操作简单，使用方便，无需专业编程语言及工具（编程器或电脑）。相对于其它可编程来说价格便宜，操作简单。内置100个时间继电器,每个时间继电器可任意选择对应的输出点。只要简单了解基本说明书即可自由输入各段程序。该产品采用继电器输出，可直接驱动220V/1A的交流或直流负载。广泛应用于程控喷泉、程控彩灯、排污、给水、灌溉、袋式脉冲除尘、电锅炉加热、路灯、霓虹灯、净水器电动阀（电磁阀）定时排泥、除砂器控制等设备控制。

二、构成及规格

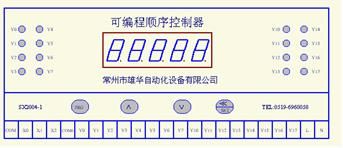

1、面板布置

a、显示框（五位数字）：显示步进时间、步进输出及功能代码。

b、Y0——Y17指示灯：输出口有效指示。

c、PRG键：正常显示/编程模式选择。

连续按三秒：进入或退出编程模式。

点动按键：轮换选择“步进时间”或“步进输出控制”

d、∧和∨键、增/减键。按一次，相应功能码或数据增/减“1”若按下不放，则连续增/减。

e、《/SET键：移位/设定键。

连续按1.5秒: 输入数据确认或退出数据设定。

点动按键：移位设定数据位，

2、端子功能

COM 输入公共端

X10启动 X11停止 X12 X13

X0-X7 输入点条件判断信号

COM0、Y0、Y1、Y2…….Y17：开关量输出点（继电器输出/3A）

L、N：交流电源220V，50Hz输入端。

三、功能设定及状态显示

1、数码窗在停止时显示00000表示停止状态，在工作时显示步进时间。

2、连续按（PRG）三秒：进入编程模式，数码窗显示T000或d000等功能代码，再连续按（PRG）三秒退出编程模式。

3、数码窗显示T000或d000时等功能代码，按∧、∨、《可选择步进时间段或步进输出段。最大30段步进时间、30段步进输出。

连续按（SET）1.5秒:进入设定数据栏，按∧、∨、《可修改

1、步进时间段或步进输出段的参数，修改完连续按（SET）1.5秒设定数据写入，同时返回到功能代码选择状态。
