DC1010 仪表尺寸（mm） 长×宽×高 48×48×94
DC1020 仪表尺寸（mm） 长×宽×高 48×96×94
DC1030 仪表尺寸（mm） 长×宽×高 72×72×94
DC1040 仪表尺寸（mm） 长×宽×高 96×96×94
参数 参数明细 量程范围
PV输入
输入类型 热电偶（K,J,R,S,B,E,N,T,W,PL,U,L）
热电阻（PT100Ω,JPT100 Ω,JPT50 Ω）
线性输入（-10-10mv,0-10mv,0-20mv,0-50mv,10-50mv,
0-1v,0-5v,0-10v,0-20ma,1-5v,2-10v,4-20mA)
输入采样时间 250ms
分辨率 14位（每路）
显示 PV/SV显示 4位，7段数码显示
数据存储系统 非易失性内存
显示精度 相对于满量程±0.2%
控制方式 比例带（P） 0-200%（on/off控制时P=0）
积分时间（I） 0-3600sec (PD控制时 I=0)
微分时间（D） 0-900sec (PI控制时 D=0)
控制输出周期 0-150sec (4-20ma→0,固态继电器→1，机电继电器›10)
死区时间 0-1000sec (死区时间补偿)
输出 继电器输出 接点信号，单刀双掷开关信号，3A/240VAC)
电压输出 脉冲电压，20VDC/20mA
线性输出 4-20ma,0-5v,0-10v,1-5v,2-10v
马达控制输出 伺服电动阀控制
其它 单相固态继电器，三相固态继电器，单相可控硅，三相可控硅
报警 通道 三路（可选）
模式 17种报警类型可选
计时器 频闪报警，连续报警，计时器延时报警
辅助输出 输出信号 SP,PV,MV
输出类型 4-10mv,0-20ma,0-5v,0-10v,1-5v,2-10v
辅助输入 输入类型 4-20mv,0-20ma,0-5v,0-10v,1-5v,2-10v
采样周期 250ms
设定程序 个数/段数 2个/8段（每个）
可实现功能 设定点程序可重复调用和相互连接/每段程序结束可输出报警
通讯 通讯方式 RS-232,RS-485 TTL
通用规范 供电电压及频率 AC85-265V,50/60Hz
功耗 4VA
环境温度 -25℃-65℃
环境湿度 相对湿度50-85%（不结露）
|

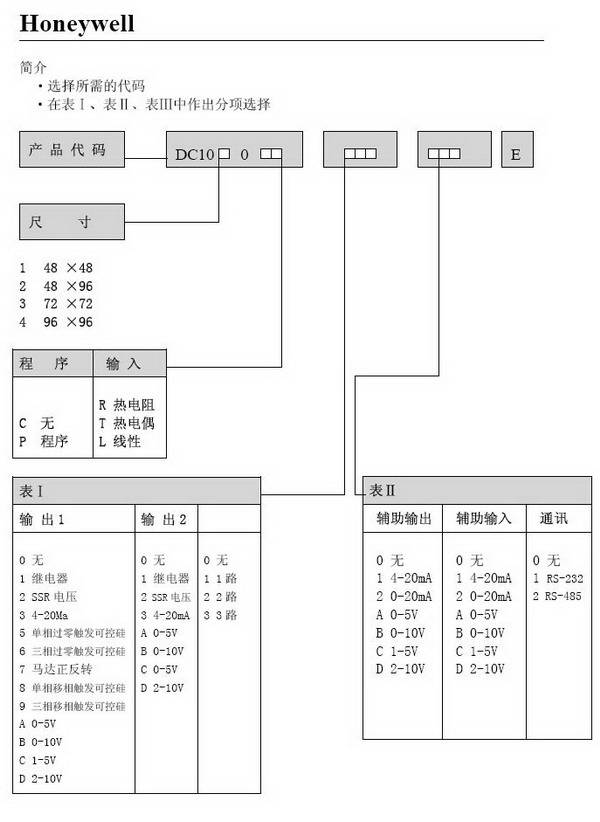

描述 |
选择 |
|
|
面板尺寸 |
48×48mm
48×96mm
72×72mm
96×96mm |
DC1010-
DC1020-
DC1030-
DC1040- |
|
|
程序设定 |
无
程序设定 |
DC10-0C-
DC10-0P- |
|
|
输入 |
RTD（热电阻）
TC（热电偶）
线性输入 |
DC10-0-R
DC10-0-T
DC10-0-L |
|
|
控制输出1 |
无
继电器触点输出（3A/240VAC）
电压脉冲（20VDC/20mA）
4-20ma
单相SSR
三相SSR
开环伺服马达控制
单相SCR
三相SCR
0-5V
0-10V
1-5V
2-10V |
0 - -
1 - -
2 - -
3 - -
5 - -
6 - -
7 - -
8 - -
9 - -
A - -
B - -
C - -
D - - |
-
-
-
-
-
-
-
- |
|
控制输出2 |
无
继电器接点（3A/240VAC）
电压脉冲（20VDC/20ma）
4-20ma
0-5v
0-10v
1-5v
2-10v |
- 0 –
- 1 –
- 2 –
- 3 –
- A –
- B –
- C –
- D – |
-
|
|
报警 |
无
1个报警
2个报警
3个报警 |
- - 0
- - 1
- - 2
- - 3 |
-
-
|
|
辅助输出（TRS）
|
无
4-20ma
0-20ma
0-5v
0-10v
1-5v
2-10v |
0 - -
1 - -
2 - -
A - -
B - -
C - -
D - - |
-
|
|
第二输出（RSP） |
无
4-20ma
0-20ma
0-5v
0-10v
1-5v
2-10v |
0 - -
1 - -
2 - -
A - -
B - -
C - -
D - - |
-
|
|
通讯（comm） |
无
RS-232
RS-485
TTL |
- - 0
- - 1
- - 2
- - 3 |
-
| |
