概述
※ 用于来自热电阻、电阻式传感器, 热电偶或电压传感器的信号输入,经过隔离变送输出标准的直流电流信号4～20mA。
※ 是智能型的温度变送器，通过USB接口连接, 在PC机上通过标定程序软件进行编程设定。可以编程设定或修改输入的传感器类型、分度号、量程范围。并可对变送器的输出信号进行校验。对零点、满度、漂移量程进行调整。
※ 二线制传送方式 (电源输入与信号输出为共同的二根导线)。输出电流与被测温度成线性。一体化结构安装于温度传感器的标准接线盒内。
※ 可以与单元组合仪表及DCS、PLC等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。
特性
※ 适用于热电阻、热电偶、电阻式或电压传感器。
※ 智能, 通过USB接口连接, 在PC机上进行编程设定, 可以任意设定输入类型和量程范围。
※ 非隔离二线制，4～20mA模拟输出。
※ 紧凑的结构设计，体积小、重量轻。
※ 适合安装于标准温度传感器接线盒内部。
※ 产品通过 CE 认证。
技术参数
◇输 入 (可以通过 PC 机及软件编程设定 )
◆热电偶：T；E；J；K；N；R；S；B等温度量程范围；根据连接的传感器类型
冷端补偿：内置补偿电阻
冷端温度补偿范围：-15~+75℃
◆ 毫伏电压：－10～+100mV 范围
最小量程：10mV
◆ 热电阻 Pt100 、 Pt1000、Cu50 、Cu100
温度量程范围：根据连接的传感器类型 热电阻传感器连接形式: 2线制或3线制
允许导线电阻：每条导线在10Ω以下
◆电阻式传感器
输入量程：0~400Ω; 最小可测量电阻10Ω
0~2000Ω; 最小可测量电阻25Ω
电阻连接形式：2线制或3线制
允许导线电阻：每条导线在10Ω以下
输入阻抗：1MΩ以上
◇输出电流： 4～20mA
输出回路供电电源(Ue)：12～30VDC
最小工作电压(Ui)： 12VDC
◇综合通用参数
标准精度：±0.2%(参见温度传感器类型、量程及测量误差表)
热电偶冷端温度误差：±1℃
温度漂移：基本误差 / 10℃
响应时间：< 10ms
稳定时间：< 3s
负载变化影响：±0.1%（允许负载范围）
工作环境温度：-20～＋70℃
环境湿度范围： 5～95％RH （无冷凝）
机壳材质：PC（聚碳酸脂）材料
防护等级： IP 00 / IP 54（传感器防护等级决定）
外形尺寸(见外形尺寸图)： Φ46×20（mm）
安装: 安装在标准的接线盒内
整机重量：约 30 克
产品选型 可编程隔离温度变送器
| 可编程 |
型号 |
通道数 |
输出 |
特征 |
 |
CZWB010 |
一进一出 |
4~20mA |
热电阻输入，用户可组态 |
| CZWB020 |
一进一出 |
热电偶输入，用户可组态 |
| CZWB030 |
一进一出 |
热电阻、热电偶通用，用户可组态 |
 |
CZWB011 |
一进一出 |
热电阻输入，用户可组态 |
| CZWB012 |
一进一出 |
| CZWB013 |
一进一出 |

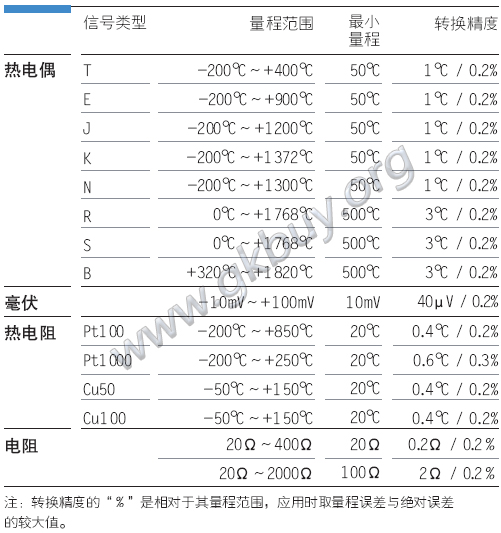

输入信号类型和量程范围一览表
接线图

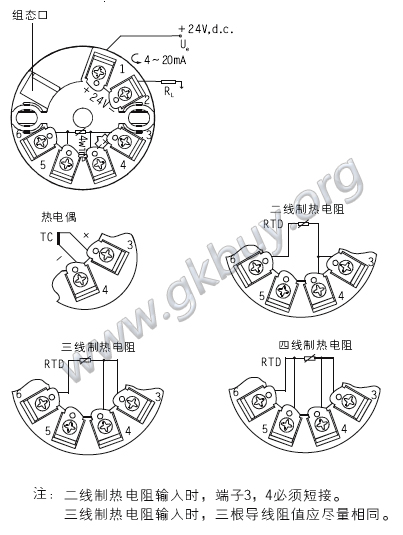

◇ CZWB010、CZWB020、CZWB030接线图

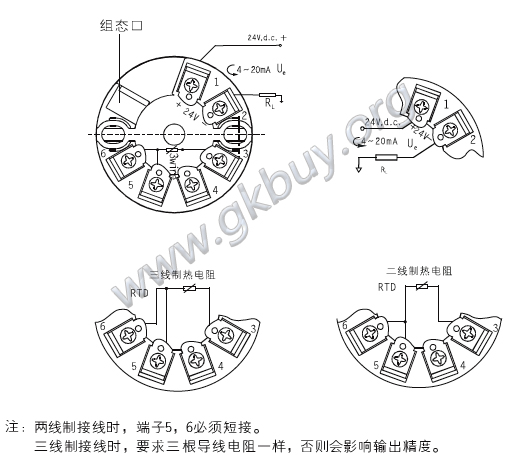

◇ CZWB011、CZWB012、CZWB013接线图

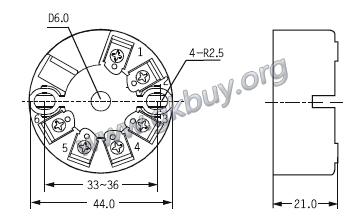

外形尺寸图
