概述
WS25TC热电偶隔离变送器，又称热电偶变送器，它将各种热电偶信号经隔离转换为与温度成线性的直流信号(如:0-10V，4-20mA)，并输出至制系统或其它智能仪表。输入－输出－电源三方电磁全隔离，解决工业现场干扰及信号转换匹配问题。
本产品是采用高性能单片机，专用于热电偶温度校正，线性化及冷端补偿，在线性校正方面优势比较突出，完全可替代国外同类高端产品。自动零点校准，自动温度补偿线性性化技术，高精度，低温漂，低功耗，长寿命。
热电偶信号隔离器功能与特点
"输入-输出-电源"三者全隔离
软件非线性修正，输入输出高线性度转换
软件自稳零，消除温漂和时漂引起的误差
产品可高密度安装
小型卡装式构造的热电偶信号隔离器
选型表
选型举例：1.WS25TC00(0-1000)-2I;输入S分度号(范围0~1000°C);输出4~20mA;辅助电源DC24V
2.WS25TC03(0-600)-2V;输入K分度号(范围0~600°C);输出1~5V;辅助电源DC24V
注:(特殊订货需详细注明输入/输出信号范围)
热电偶输入类型及量程表
| 代码 |
信号类型 |
最小量程 |
代码 |
信号类型 |
最小量程 |
| 00 |
S(0~1600℃) |
600℃ |
04 |
N(0~1300℃) |
120℃ |
| 01 |
R(0~1600℃) |
600℃ |
05 |
E(0~800℃) |
500℃ |
| 02 |
B(200~1800℃) |
780℃ |
06 |
J(0~650℃) |
100℃ |
| 03 |
K(0~1300℃) |
120℃ |
07 |
T(200~400℃) |
100℃ |
输入电阻：≥500KΩ。
输出参数
| 输出电流时 |
输出电压时 |
| 输出范围： |
4～20mA |
输出范围： |
1～5V |
| 负载电阻： |
≤250Ω |
负载电阻： |
≥250KΩ |
| 输出范围： |
0～10mA |
输出范围： |
0～10V |
| 负载电阻： |
≤500Ω |
负载电阻： |
≥500KΩ |
性能与技术指标
| 热电偶信号隔离器精度 |
±0.2%/25℃ |
| 温度系数 |
±0.015%/℃ |
| 响应时间 |
≤0.5s(0→90%) |
| 电源电压变动的影响 |
≤0.1%/允许电压范围 |
| 绝缘电阻 |
输入-输出-电源之间：100MΩ以上/DC500V |
| 隔离强度 |
输入-输出-电源-接地之间：DC1000V·1分钟；AC1000V·1分钟 |
| 负载电阻变化的影响 |
±0.1%/250Ω |
| 上电稳定时间 |
≤3s |
| 供电电源 |
波纹系数10%P-P以下，50Hz(±1)，约2W |
| 使用温度范围 |
-5~+55℃ |
| 使用湿度范围 |
0~90%RH(无冷凝) |
| 安装方式 |
DIN35mm 标准导轨安装 |
| 外形尺寸 |
25.4×90×40mm(宽*高*深) |
| 产品重量 |
约200g |
产品结构
| 产品结构 |
小型卡装结构 |
| 连接方式 |
8mm接线端子 |
| 端子螺丝材质 |
铁表面镀镍(螺丝允许扭距小于0.8N·m) |
| 机壳材质 |
耐燃性树脂 |
| 隔离 |
通道绝缘（输入-输出-电源间） |
| 电源显示灯 |
绿色LED，电源供电时点亮 |

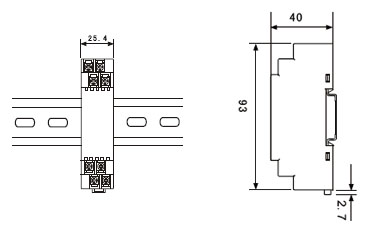

外形尺寸图
接线图
