概述
WS25RT热电阻信号输入隔离器，是将热电阻信号经隔离转换为与温度成线性关系的直流信号输出至制系统或其它智能仪表。解决工业现场干扰、信号转换传输及匹配问题。
本隔离器电源－输入－输出之间电磁全隔离，与温度传感器配套使用，输出信号可接入数显仪、PLC、变频器等设备，并对终端接收设备起保护作用。大量应用于温度采集控制系统中。
选型表
选型举例：1.WS25Rt08(0-500)-3I。为智能热电阻隔离温度变送器;输入Pt100(范围0~500°C);输出0~20mA;辅助电源DC24V
2.WS25RT09(0-100)-1V-DH.为智能热电阻隔离温度变送器;输入Cu50(范围0~100°C);输出0~5V;辅助电源DC24V
注:(特殊订货需详细注明输入/输出信号范围)
热电阻信号隔离器功能与特点
小型卡装式构造的信号隔离处理器
"输入-输出-电源"三者全隔离
软件非线性修正，输入输出高线性度转换
软件自稳零，消除温漂和时漂引起的误差
隔离器可高密度安装
隔离器输入类型及量程表
| 代码 |
信号类型 |
测量范围 |
最小量程 |
| 08 |
PT100 |
-200～850℃ |
50℃ |
| 09 |
CU50 |
50～150℃ |
50℃ |
激励电流：≤250uA。
产品输出参数
| 输出电流时 |
输出电压时 |
现场供电时 |
| 输出范围： |
4～20mA |
输出范围： |
1～5V |
配电电压： |
22～28V |
| 负载电阻： |
≤250Ω |
负载电阻： |
≥250KΩ |
配电电流： |
30mA(短路保护) |
| 输出范围： |
0～10mA |
输出范围： |
0～10V |
|
|
| 负载电阻： |
≤500Ω |
负载电阻： |
≥500KΩ |
|
|
性能与技术指标
| 热电阻信号隔离器精度 |
±0.1%/25℃ |
| 温度系数 |
±0.015%/℃ |
| 响应时间 |
≤0.5s(0→90%) |
| 电源电压变动的影响 |
≤0.1%/允许电压范围 |
| 绝缘电阻 |
输入-输出-电源之间：100MΩ以上/DC500V |
| 隔离强度 |
输入-输出-电源-接地之间：DC1000V·1分钟；AC1000V·1分钟 |
| 负载电阻变化的影响 |
±0.1%/250Ω |
| 上电稳定时间 |
≤3s |
| 供电电源范围 |
85~265V.AC 或 18~48V.DC 或 12~26V.DC |
| 使用温度范围 |
-5~+55℃ |
| 使用湿度范围 |
0~90%RH(无冷凝) |
| 安装方式 |
DIN35mm 标准导轨安装 |
| 外形尺寸 |
25.4×93×40mm(宽*高*深) |
| 重量 |
约200g |

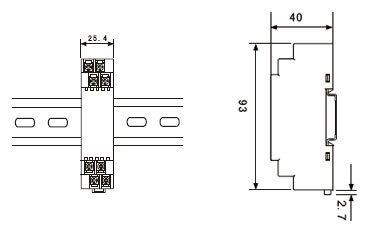

外形尺寸

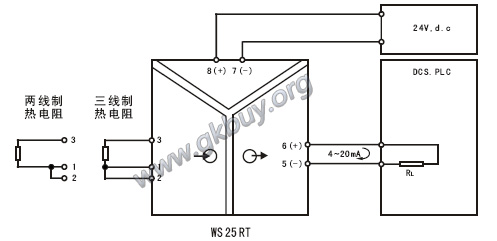

接线图
