概述
SBW系列带温度变送器的热电偶、热电阻是DDZ-S系列仪表中的现场安装式温度变送单元。它集热电偶或热电阻同变送器为一体，直接测量各种工业过程中-200～1600℃范围内的液体、蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻电信号成正比的4～20mA统一输出信号，送显示、记录调节仪表或计算机。作为新一代的温度变送器，它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。
● 变送器部件是小型化的，可安装于热电偶、热电阻的接线盒内，成为一体化温度变送器。
● 作为一体化温度变送器在工业现场直接输出4～20mA信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力。
● 变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣环境中使用。
● 具有线性化校正功能，热电偶温度变送器冷端温度自动补偿功能。
● 应用面广、既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中。
主要技术指标
传感器
|
名 称 |
分度号 |
允差等级 |
测量范围
℃ |
允许偏差
Δt（℃） |
|
铂铑30-铂铑6
热电偶 |
B |
2 |
600～1700 |
±0.0025|t| |
|
3 |
600～800 |
±4 |
|
800～1700 |
±0.005|t| |
|
铂铑10-铂
热电偶 |
S |
2 |
0～600 |
±1.5 |
|
600～1600 |
±0.0025|t| |
|
铂铑13-铂
热电偶 |
R |
2 |
0～600 |
±1.5 |
|
600～1600 |
±0.0075|t| |
|
镍铬硅-镍硅镁
热电偶 |
N |
2 |
-40～330 |
±2.5 |
|
333～1200 |
±0.0075|t| |
|
镍铬-镍硅
热电偶 |
K |
2 |
-40～333 |
±2.5 |
|
333～1200 |
±0.0075|t| |
|
镍铬-铜镍
热电偶 |
E |
2 |
-40～333 |
±2.5 |
|
333～900 |
±0.0075|t| |
|
铁-铜镍
热电偶 |
J |
2 |
-40～333 |
±2.5 |
|
333～750 |
±0.0075|t| |
|
铜-铜镍
热电偶 |
T |
2 |
-40～133 |
±1 |
|
133～350 |
±0.0075|t| |
|
铂热电阻 |
Pt100 |
A |
-200～420 |
±(0.15+0.002|t|) |
|
B |
±(0.30+0.005|t|) |
|
铜热电阻 |
Cu50 |
|
-50～150 |
±(0.30+0.006|t|) |
1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50(Vmin-12),例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：
a：环境温度-25-+80℃（常规型）；-25-+70℃（数显型）； -25-+75℃（智能型）
b：相对湿度：5%-95%
c：机械振动f≤50Hz，振幅≤0.15mm
d：无腐蚀气体或类似的环境；
9、 环境影响系数：δ≤0.05%/℃。
结 构
带温度变送器的热电偶、热电阻由热电偶或热电阻和变送器部件组成。
热电偶包括热电偶元件、保护管、接线盒等主要部份；热电阻包括热电阻元件、保护管、接线盒等主要部份；两者的接线盒和保护管相同。
●热电偶元件由铠装热电偶组成；热电阻元件由铠装铂电阻组成。
● 保护管：要求耐高温、耐磨蚀，能承受温度急剧变化，有良好的气密性及足够的机械强度，现采用两种不同牌号的不锈钢管制成。
● 接线盒用铝合金制成，为防水式，防护等级IP54。
● 变送器部件：由壳体、盖板、电路板、接线柱等组成，用硅橡胶浇封方法使电子元件密封在壳体内，因此不可拆卸。

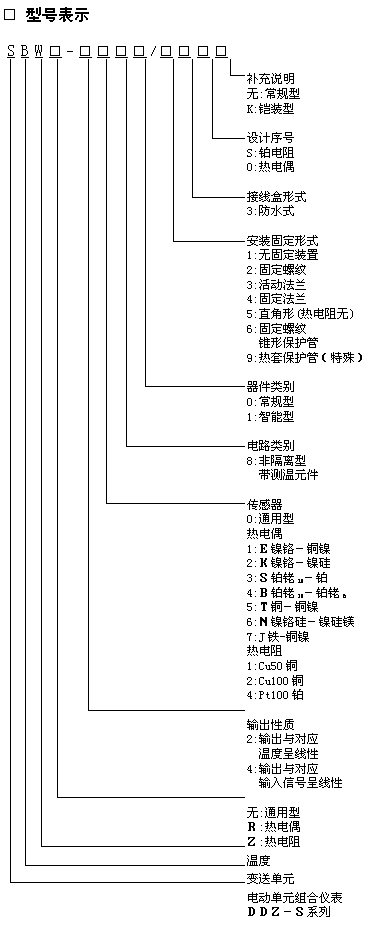

型号规格
●规格表
|
型 号 |
分度号 |
测量范围 ℃ |
|
SBWR-2180 |
E |
0～400
0～600 |
|
SBWR-2280 |
K |
0～400
0～600
0～800
0～1000 |
|
SBWR-2380 |
S |
600～1600 |
|
SBWR-2680 |
N |
0～400
0～600
0～800
0～1000
0～1200 |
|
SBWR-4180 |
E |
0～600 |
|
SBWR-4280 |
K |
0～1100 |
|
SBWR-4380 |
S |
0～1600 |
|
SBWR-4480 |
B |
0～1600 |
|
SBWR-4580 |
T |
0～400 |
|
SBWR-4680 |
N |
0～1200 |
|
SBWR-4780 |
J |
0～600 |
|
SBWZ-2180 |
Cu50 |
-50～150 |
|
SBWZ-2280 |
Cu100 |
-50～150 |
|
SBWZ-2480 |
Pt100 |
0～500
-100～200 |
|
SBWZ-4480 |
Pt100 |
-200～500 |
注：其它规格可特殊订货
安装固定位置
●安装固定装置，可分固定螺纹、锥形固定螺纹、固定法兰等三种形式，其结构尺寸见表。mm
|
直形保护管
固定螺纹 |
保护管
直径（d） |
M |
h |
S |
D0 |
流速
m/s |
最高使用
压力MPa |
|
16 |
M27×2 |
32 |
32 |
Φ40 |
80 |
10 |
|
锥形保护管
固定螺纹 |
20 |
M33×2 |
33 |
36 |
Φ48 |
30 |
|
固定法兰
|
16 |
D2 |
D1 |
D0 |
d0 |
H |
h |
6.4 |
|
Φ95 |
Φ65 |
Φ45 |
Φ14 |
15 |
2 |

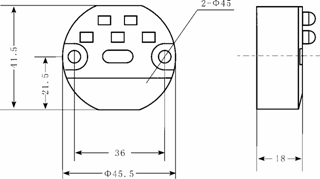

外形及安装尺寸
●常规型
●智能型
|
置入深度l (mm) |
保护管材料 |
附注 |
|
150、200、250、300、
400、500、750、
1000、1500、2000 |
1Cr18Ni9Ti或
0Cr18Ni12Mo2Ti |
无固定装置 |
|
固定螺纹
M27×2 |
|
活动法兰式 |
|
固定法兰式 |
|
75、100、150、
200、250 |
1Cr18Ni9Ti |
固定螺纹锥形
保护管M33×2 |
|
150、200、250、
300、400、500、
750、1000 |
1Cr18Ni9Ti或
0Cr18Ni12Mo2Ti |
无固定装置 |
|
固定螺纹
M27×2 |
|
活动法兰式 |
|
固定法兰式 |
|
75、100、150、
200、250 |
1Cr18Ni9Ti |
固定螺纹锥形
保护M33×2 |
外部接线图
●常规型
●智能型
