概述 SWP-ET100温度现场变送控制器是本公司推出新一代先进的现场变送单元。采用铝合金外壳进口的高精度铂电阻传感器或热电阻传感器，抗腐蚀，抗过载，稳定性好，精度高，集测量显示变送，控制，通讯为一体。可应用于石油，化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制。
仪表技术指标： 测量范围 -200℃～600℃
精 度 0.5%或0.2%
防爆类型 普通型（非防爆）
隔爆型（dIIBT4）
外形尺寸 LED显示：LED显示：Φ100×60
显示 4位LED显示
输出特性 带上下限控制或报警输出
继电器接点容量3A/250VAC
SSR可控硅触发信号0.5A/400V
SCR固态继电器触发信号300Ma/6V
使用环境 相对湿度≤90%，温度-10～50℃
介质温度 -20 ～ +70℃
防护等级 IP65
连接方式 M20×15mm或根据用户要求
供电方式 AC220V或DC24V
通讯功能 RS485或RS232通讯方式（波特率 1200～9600pbs）

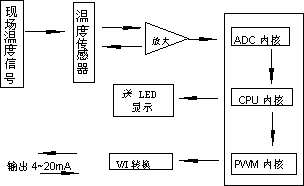

工作原理 仪表通过温度传感器把温度信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D 转换模块进行模拟量到数字量的变换。最后由CPU进行数据处理并显示及PWM输出。原理框图如下：
型号命名
| 型 号 |
代 码 |
说 明 |
| SWP－ET100－ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
现场温度显示控制表 |
| 通讯 |
0 |
|
|
|
|
|
|
|
|
无通讯 |
| 2 |
|
|
|
|
|
|
|
|
RS-232 |
| 8 |
|
|
|
|
|
|
|
|
RS-485 |
| 输出方式 |
00 |
|
|
|
|
|
|
|
无输出 |
|
01 |
|
|
|
|
|
|
|
继电器 |
|
02 |
|
|
|
|
|
|
|
4～20mA |
|
03 |
|
|
|
|
|
|
|
0～10mA |
|
04 |
|
|
|
|
|
|
|
1～5V |
|
05 |
|
|
|
|
|
|
|
0～5V |
|
06 |
|
|
|
|
|
|
|
SCR输出（SCR：可控硅触点信号输出） |
|
07 |
|
|
|
|
|
|
|
SSR输出（SSR：固态继电器触发信号输出） |
|
08 |
|
|
|
|
|
|
|
特殊规格 |
|
09 |
|
|
|
|
|
|
|
SOT输出（SOT：内置固态继电器3A/250V） |
| 过程连接方式和材料 |
R |
|
|
|
|
|
|
外螺纹G1/2（不锈钢 1Gr18Ni9Ti） |
|
G |
|
|
|
|
|
|
外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti） |
| 外壳类型 |
A |
|
|
|
|
|
铝外壳无现场指示，防护等级IP65 |
| 输入类型、测量范围 |
|
|
|
|
|
输入类型 |
测量范围 |
|
01 |
|
|
|
|
K |
0 ～600 ℃ |
|
02 |
|
|
|
|
E |
0 ～600 ℃ |
|
03 |
|
|
|
|
T |
-200～400 ℃ |
|
04 |
|
|
|
|
J |
0 ～1200 ℃ |
|
05 |
|
|
|
|
Pt100.1 |
-199.9～199.9℃ |
|
06 |
|
|
|
|
Cu50 |
-50.0～150.0 ℃ |
|
07 |
|
|
|
|
Cu100 |
-50.0～150.0 ℃ |
| 第一报警方式 |
N |
|
|
|
无报警（可省略） |
|
H |
|
|
|
上限控制/报警 |
|
L |
|
|
|
下限控制/报警 |
| 第二报警方式 |
N |
|
|
无报警（可省略） |
|
H |
|
|
上限控制/报警 |
|
L |
|
|
下限控制/报警 |
| 供电方式 |
N |
|
AC220V供电（可省略） |
|
W |
|
DC24V供电 |
| 温度传感器长度 |
L |
见外形结构图，填上具体的数值，单位mm |
例：SWP－ET100－802R－A－03－HL－（100）
现场温度显示控制表，带RS－485通讯，4～20mA输出，外螺纹G1/2 连接，传感器长度为100mm，铝合金外壳无现场指示，测量范围200～400 ℃，带上、下限报警控制。
*温度变送的测量范围＞60℃时请订货时注明
接线方式
外形结构图
