一、概述
仪表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
二、结构原理 仪表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
三、主要技术参数 ◆名称、型号、刻度范围、精度等级
|
名 称 |
型 号 |
标度范围（MPa） |
精确度等级 |
| 不锈钢压力表 |
Y-60B-F |
0～0.1；0.16；0.25；0.4；0.6；1.0；
1.6；2.5；4；6；10；16；25；40；60；
-0.1～0；0.06；0.15；0.3；0.5；0.9；1.5；2.4~60 |
2.5或1.6 |
| Y-100B-F |
| Y-150B-F |
| 耐震不锈钢压力表 |
Y-60B-FZ |
| Y-100B-FZ |
| Y-150B-FZ |
| 轴向带前边不锈钢压力表 |
Y-63B-F |
| Y-103B-F |
| Y-153B-F |
| 轴向带前边耐震不锈钢压力表 |
Y-63B-FZ |
| Y-103B-FZ |
| Y-153B-FZ |
◆使用环境温度：-25~70℃(外壳内充液)
-40~70℃(外壳内不充液)
◆温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
◆抗工作环境振动：V·H·4级(外壳内充液)
V·H·3级(外壳内不充液)
◆外壳防护等级：IP64
◆重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0kg (Y-150B-F)
五、导压系统及外壳材料
|
零件名称 |
材料牌号 |
|
Y-60B |
Y-100B、Y-150B |
|
接头 |
0Cr18Ni9(304) |
0Cr17Ni12Mo2(316) |
|
弹簧管 |
0Cr18Ni9Ti(321) |
0Cr17Ni12Mo2(316) |
|
外壳 |
0Cr18Ni9 |

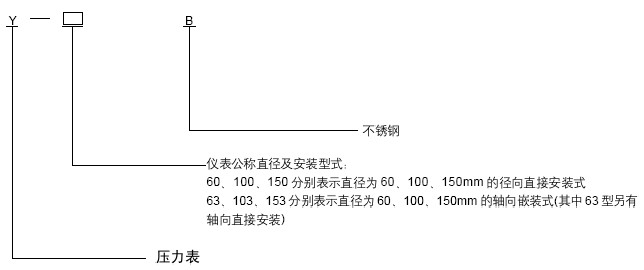

六、型号表示

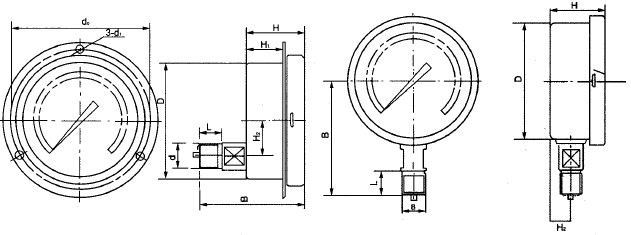

七、外形尺寸
| 型号 |
D |
B |
d接头螺纹 |
L |
d0 |
d1 |
H |
H1 |
H2 |
| Y-60B |
φ60 |
55 |
M14×1.5；1/4（NPT） |
14 |
|
|
35 |
|
13 |
| Y-63B |
65 |
76 |
4.5 |
35 |
22 |
0 |
| Y-100B |
φ100 |
90 |
M20×1.5；
G3/8；3/8
1/2；1/2（NPT）
1/4；1/4（NPT） |
20 |
|
|
44 |
|
18 |
| Y-103B |
90 |
118 |
5.5 |
44 |
27 |
30 |
| Y-150B |
φ150 |
120 |
|
|
44 |
|
18 |
| Y-153B |
95 |
165 |
5.5 |
44 |
27 |
30 |
七、使用与订货须知
全不锈钢耐震压力表不适用于外界有氧、氯、硝酸和过氯化氢等强氧化剂环境
订货请说明名称、型号及测量范围
★压力表常用型号参数
不锈钢压力表 YJTF-100/0~1MPa/径向 1/2NPT
不锈钢压力表 YJTF-100/-0.1~0.06MPa/径向 1/2NPT
不锈钢压力表 YJTF-100/0~2.5MPa/径向 1/2NPT
不锈钢压力表 YJTF-100/0~1MPa/径向 1/2NPT
不锈钢压力表 YJTF-100/0~2.5MPa/径向 1/2NPT
不锈钢压力表 YBF-60；0~10kg/cm2；表壳60mm；接口1/4″；径向；材质：不锈钢
不锈钢压力表 Y-100B 0~1.6MPa
不锈钢压力表 Y-100B 0~2.5MPa
不锈钢弹簧管压力表 Y-100B 精度：1.6级 接头：M20×1.5 带垫片 表盘直径：Ф100 弹簧管材质：316L 测量范围：0～10MPa
全不锈钢压力表 YJTF-150 DN50 C-276 量程：0～0.1MPa(绝压）
全不锈钢压力表 YJYF-150 0～0.5MPa
全不锈钢压力表 YJYF-150 0～0.5MPa
全不锈钢压力表 YJTF-150 0～1.0MPa
不锈钢压力表 YBF-100 1.6级 304不锈钢 双刻度表盘100mm 量程：0～60bar
全不锈钢压力表 Y-150 0-1MPa M20*1.5径向316 1.5级
全不锈钢压力表 Y-150 0-4MPa M20*1.5径向304\ 2.5级
全不锈钢压力表 Y-100 0-1.6MPa M20*1.5径向316\1.5级壳体304
不锈钢压力表 Y-100 0-6.0MPa M20*1.5径向304\1.5级
不锈钢轴向带边压力表 Y-100 0-0.6MPa M20*1.5轴向316L\1.5级
不锈钢轴向带边压力表 Y-100 0-1.0MPa M20*1.5轴向316L\1.5级
不锈钢轴向带边压力表 Y-100 0-2.5MPaM20*1.5轴向316L\1.6
