膜片压力表适用于测量有一定腐蚀性、粘稠介质和非结晶及非凝固的各种流体介质的压力或负压。
可根据测量介质对腐蚀性能的不同要求而选用不同材料的膜片。
外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用。
结构原理 仪表由测量系统（包括接头、法兰、膜片）、传动机构、指示装置和外壳组成。
在被测介质的压力作用下，仪表的弹性元件（膜片）产生与压力大小成正比的弹性变形一位移，借助连杆经传动机构放大，由指示装置指示被测压力值。

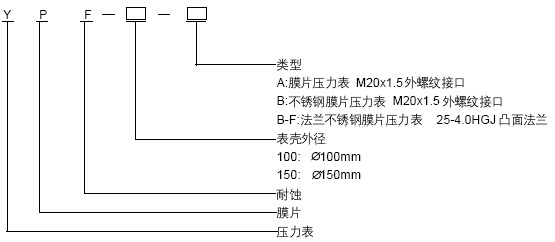

型号命名
四、技术参数 ①测量范围、承压部尺寸
| 型号 |
测量范围 |
承压部尺寸D1 |
| YPF-100A |
0～0.06；0～0.1；0～0.16；0～0.25；0～0.4； 0～0.6；0～1.0；0～1.6；0～2.5；
-0.1～0；-0.1～0.06；-0.1～0.15； -0.1～0.3；
-0.1～0.5；-0.1～0.9；-0.1～1.5； -0.1～2.4MPa |
φ85 |
YPF-100B
YPF-100B-F |
| φ115 |
| YPF-150A |
φ85 |
YPF-150B
YPF-150B-F |
| φ115 |
YPF-100B
YPF-100B-F |
0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；
-1.6～0；-2.5～0；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-0.8～0.8；-1.2～1.2；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20KPa |
φ160 |
YPF-150B
YPF-150B-F |
φ160 |
注：0～40，-40～0，±20KPa规格承压部尺寸D1；为φ85
◆精确度等级：2.5
◆使用环境温度：-40℃～+70℃；相对湿度不大于90%
◆温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
◆工作位置：垂直安装
◆外壳防护等级：IP64
②导压系统及外壳等主要零件材质
| 型号 |
导压系统工程 |
| 膜片 |
法兰接头 |
密封垫圈 |
表壳材料 |
YPF-100A
YPF-150A |
Cr15Ni7Mo
(PH15-7Mo)
316L(≤25KPa) |
1Cr18Ni9 |
丁腈橡胶 |
铸铝 |
YPF-100B
YPF-150B |
聚四氟乙烯 |
1Cr18Ni9 |
YPF-100BF
YPF-150BF |

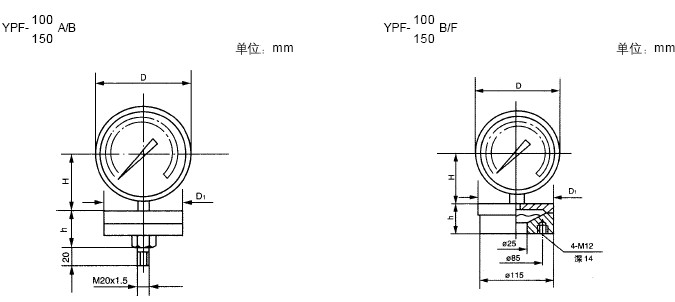

五、外形尺寸
|
YPF-100A |
YPF-100B |
YPF-100B-F |
YPF-150A |
YPF-150B |
YPF-150B-F |
| D |
φ100 |
φ110 |
φ110 |
φ150 |
φ160 |
φ160 |
| H |
66 |
66 |
66 |
91 |
91 |
91 |
| h |
32 |
32 |
36 |
32 |
32 |
36 |
膜片压力表常用型号
膜片耐震压力表 YPN-60 0~0.6MPa 螺纹：M14×1.5
