概述 SWP-EY100压力现场变送控制器是本公司推出新一代先进的现场变送单元。采用铝合金外壳进口扩散硅压力传感器，抗腐蚀，抗过载，稳定性好，精度高，集测量显示变送，控制，通讯为一体。可应用于石油，化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制，可替代指针压力表或远传压力表等产品。
仪表技术指标： 测量范围 0 -60Mpa
精 度 0.5%或0.2%
防爆类型 普通型（非防爆）
隔爆型（dIIBT4）
外形尺寸 LED显示：LED显示：Φ100×60
显 示 4位LED显示
输出特性 带上下限控制或报警输出
继电器接点容量3A/250VAC
SSR可控硅触发信号0.5A/400V
SCR固态继电器触发信号300Ma/6V
使用环境 相对湿度≤90%，温度-10～50℃
介质温度 -20 ～ +70℃
防护等级 IP65
连接方式 M20×15mm或根据用户要求
通讯功能 RS485或RS232通讯方式（波特率 1200～9600pbs）

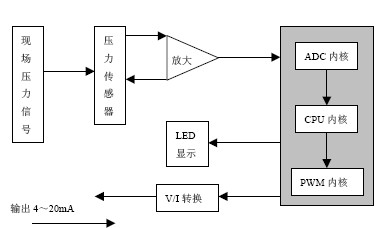

工作原理 仪表通过压力传感器把压力信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D转换模块进行模拟量到数字量的变换。最后由CPU进行数据处理并显示及PWM输出。原理框图如下：
型号命名
| 型 号 |
代 码 |
说 明 |
| SWP-EY100- |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
现场压力显示控制表 |
| 通讯 |
0 |
|
|
|
|
|
|
|
无通讯 |
| 2 |
|
|
|
|
|
|
|
RS-232 |
| 8 |
|
|
|
|
|
|
|
RS-485 |
| 输出方式 |
00 |
|
|
|
|
|
|
无输出 |
|
01 |
|
|
|
|
|
|
继电器 |
|
02 |
|
|
|
|
|
|
4～20mA |
|
03 |
|
|
|
|
|
|
0～10mA |
|
04 |
|
|
|
|
|
|
1～5V |
|
05 |
|
|
|
|
|
|
0～5V |
|
06 |
|
|
|
|
|
|
SCR输出（SCR：可控硅触点信号输出） |
|
07 |
|
|
|
|
|
|
SSR输出（SSR：固态继电器触发信号输出） |
|
08 |
|
|
|
|
|
|
特殊规格 |
|
09 |
|
|
|
|
|
|
SOT输出（SOT：内置固态继电器3A/250V） |
| 过程连接方式和材料 |
R |
|
|
|
|
|
外螺纹G1/2（不锈钢 1Gr18Ni9Ti） |
|
G |
|
|
|
|
|
外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti） |
| 外壳类型 |
A |
|
|
|
|
铝外壳无现场指示，防护等级IP65 |
| 测量范围 |
|
|
|
|
见标准量程表 |
| 第一报警方式 |
N |
|
|
无报警（可省略） |
|
H |
|
|
上限控制/报警 |
|
L |
|
|
下限控制/报警 |
| 第二报警方式 |
N |
|
无报警（可省略） |
|
H |
|
上限控制/报警 |
|
L |
|
下限控制/报警 |
| 供电方式 |
N |
AC220V供电（可省略） |
|
W |
DC24V供电 |
例：SWP－EY100－001R－A－D1－HL
现场压力显示控制表，继电器输出，外螺纹G1/2 连接，铝合金外壳无现场指示，测量范围0～4KPa，带上、下限报警控制。
标准量程表
| 测量范围 |
代号 |
量程调节范围 |
| 0-4kPa |
D1 |
0.7-7kPa |
| 0-6kPa |
D2 |
0.7-7kPa |
| 0-10kPa |
D3 |
1.0-10kPa |
| 0-16kPa |
D4 |
10.0-20kPa |
| 0-20kPa |
D5 |
10.0-20kPa |
| 0-25kPa |
D6 |
12.0-30kPa |
| 0-40kPa |
D7 |
12.0-40kPa |
| 0-60kPa |
D8 |
20.0-60kPa |
| |
|
|
| 0-100kPa |
E1 |
30.0-100kPa |
| 0-160kPa |
E2 |
60.0-200kPa |
| 0-200kPa |
E3 |
60.0-200kPa |
| 0-250kPa |
E4 |
120.0-400kPa |
| 0-400kPa |
E5 |
120.0-400kPa |
| |
|
|
| 0-0.6MPa |
F1 |
0.2-0.6MPa |
| 0-1.0MPa |
F2 |
0.3-1.0MPa |
| 0-1.6MPa |
F3 |
0.6-2.0MPa |
| 0-2.0MPa |
F4 |
0.6-2.0MPa |
| 0-2.5MPa |
F5 |
1.2-4.0MPa |
| 0-4.0MPa |
F6 |
1.2-4.0MPa |
| 0-6.0MPa |
F7 |
2.0-6.9MPa |
| |
|
|
| 0-10MPa |
H1 |
3.0-10MPa |
| |
|
|
| -2-2kPa |
C1 |
2.0-7.0kPa |
| 5-5kPa |
C2 |
5.0-20kPa |
| -10-10kPa |
C3 |
2.0-20kPa |
| -20-20kPa |
C4 |
-8.0-20kPa |
| -50-50kPa |
C5 |
10.0-100kPa |
| |
|
|
| -100-0kPa |
B1 |
-40-100kPa |
| -100-100kPa |
B2 |
-40-100kPa |
| -100-300kPa |
B3 |
50-400kPa |
| -100-900kPa |
B4 |
240-1000kPa |
