一、控制卡产品简介
厦门才茂工业级单色/双色LED控制卡，型号CM1030P,是一款带串口RS232接口的工业级LED控制卡。支持单色显示（红色或绿色），支持双色显示（红色，绿色，黄色。红色和绿色同时亮可以显示黄色），单色显示范围131072点，最长2048，最高64，双色高度减半。通信串口RS232线最长可以达15米。支持各种形式的显示效果，并且可以为客户定制不同显示效果。
厦门才茂自主研发成套的运营级的LED信息发布系统。系统包括B/S架构的WEB后台发布软件，或者C/S架构后台发布系统软件，GPRS/CDMA/3G/4G无线通信模块，单双色LED控制卡以及LED显示屏。
厦门才茂后台发布管理软件，支持实时信息发布，支持多区域发布，支持分组分权限管理，支持网络和手机实时信息发布，支持节目预览，支持节目存储和回调等等功能；后台信息发布软件支持100万级别的客户端接入数量，满足营运级别需要。
厦门才茂自主开发串口RS232接口的单色/双色控制卡，RS485接口的单色/双色控制卡，小区域短距离覆盖的无线ZIGBEE接口的单色/双色控制卡，远距离广域网覆盖的无线GPRS一体化单色/双色控制卡，远距离广域网覆盖的无线CDMA一体化单色/双色控制卡，远距离广域网覆盖第无线WCDMA 3G一体化单色/双色控制卡，远距离广域网覆盖的无线TD-SCDMA 3G一体化单色/双色控制卡，远距离广域网覆盖的无线EVDO 3G一体化单色/双色控制卡，远距离广域网覆盖的无线HSPA+ 4G一体化单色/双色控制卡，远距离广域网覆盖的无线LTE 4G一体化单色/双色控制卡。
如果客户本身有LED控制卡，不采用我司无线一体化的控制卡，我司可以为客户提供LED后台发布软件以及控制卡配合的通信模块，让客户实现LED无线联网。其中通信模块包括：ZIGBEE无线LED通信模块，GPRS无线LED通信模块，CDMA无线LED通信模块，WCDMA3G无线LED通信模块，TD-SCDMA 3G无线LED通信模块，EV-DO 3G无线LED通信模块，HSPA+ 4G无线LED通信模块以及LTE 4G无线LED通信模块。这些通信模块可以和其他厂家的LED控制卡相连，实现其他厂家的控制卡的无线联网功能。
厦门才茂LED信息发布系统，ZIGBEE/GPRS/CDMA/3G/4G无线LED通信模块，单双/色LED控制卡，无线一体化单色/双色LED控制卡，全部由厦门才茂通信科技有限公司自行开发，拥有自主知识产权，区别于市场上大部分客户都只提供部分产品，无法一家公司提供成套系统。我司全面开发整套LED信息发布系统技术，所以我司可以为客户提供更优质可靠的产品，同时可以更快更好更全面地为客户提供服务。同时我司还可以根据客户需求来提供快速的定制开发，满足客户的不同需求。
LED信息发布系统产品已广泛小区信息发布，小区广告发布，交通信息发布，银行信息发布，气象信息发布，灾难信息预警，政府信息发布，公交广告应用，出租车广告发布，大型购物中心信息发布，连锁店促销信息发布，连锁店公司信息发布，集团公司信息发布等等行业。

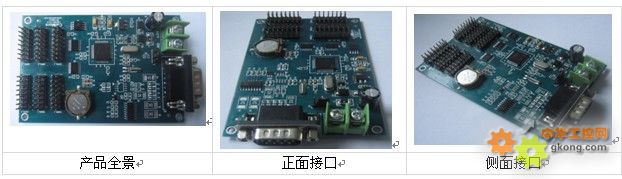

串口RS232接口LED控制卡产品图片说明：
二、控制卡产品特性
工业级设计
1. 工业级CPU：工业级高性能嵌入式处理，高集成，总线速度快，驱动能力强。
2. 实时操作系统：采用嵌入式实时操作系统，快速处理各项LED事件，完美地配合CPU的工作。
3. 强化电路板：PCB采用遵循20H和3W原则，同时公司所有产品电路板都采用高品质材质来生产，确保板材的稳定可靠。
4. 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产。
5. 工业级电源：内置电源过压过流保护。
稳定可靠
1. 三层系统保护：在原来两级（软件保护+CPU内置看门狗WDT保护）系统保护的基础上，增加一级系统虚拟值守VMW（Virtual Man Watch）检测保护功能，确保系统稳定可靠
2. 串口ESD保护：RS232/RS485,内置15KV ESD保护。
3. EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；公司产品2010年荣获“中国工控行业客户满意最佳供应商”。
功能强大
1. 支持单色双色功能，颜色有红色，绿色和黄色，最大扫描点阵为：单色131072点，双色65536
2. 支持4个12接口，2个08接口
3. 显示方式支持：支持32种以上特效显示 （ 包括飘雪、堆叠等 ），支持随机效果
4. 支持多分区功能，实现不同分区显示不同状态功能
5. 支持发布内容，多级领导审批控制
简单易用
1. 完善的系统方案：厦门才茂提供包括后台发布软件、通信模块、LED控制卡、LED显示屏成套系统。客户可以直接购买成套系统，实现快速稳定低成本地试用系统。
2. 丰富后台发布软件支持：提供B/S架构的WEB版后台发布软件，同时也提供C/S架构的局域网后台发布软件。无需其他第三方软件支持，直接采用才茂公司的成套系统直接上项目，实现快速稳定低成本地完成项目。
3. 图形化配置工具：完善的图形化配置工具，提供快速LED控制卡配置功能，实现客户快速配置；提供批量配置功能，实现批量设备的配置。
4. 丰富接口：提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口或者RJ45以太网接口，全接口支持。
5. 完善的无线网络支持：提供包括ZIGBEE网络，2G网络（GSM网络），2.5G网络（GPRS网络），2.75G网络（EDGE网络），3G网络（WCDMA网络、EVDO网络、TD-SCDMA网络），4G网络（HSPA+网络、LTE网络），全网络的产品支持。
6. 提供多种动态库DLL：公司提供C# ，VC，VB，DEPHI中心端软件的动态库支持，并提供使用说明文档，方便客户自行快速开发中心端应用软件。
7. 检查软件：提供串口调试软件，网络速度检测软件，提供不同的调试等级输出，方便客户查看各种信息，快速定位问题。
三、控制卡技术参数
LED参数：
|
项目 |
内容 |
|
控制范围 |
单色131072点，最长2048，最高64，双色高度减半 |
|
存储容量 |
2MKByte （可扩展）,存储字库或者节目 |
|
扫描接口 |
4个12接口， 2个08接口 |
|
扫描方式 |
支持 1/16 、1/8 、1/4及静态的单/双色LED显示屏 |
|
通讯方式 |
RS232 |
|
多分区 |
支持8个分区分别设置不同的显示方式 |
|
区域类型 |
图片/文字／字幕／时间／万年历/表格文件/动画文件/计时时间/温湿度采集/节目背景窗（画中画） |
|
边框显示 |
20多种流水边框效果 |
|
显示特技 |
支持32种以上特效显示 （ 包括飘雪、堆叠等 ），支持随机效果 |
|
播放模式 |
按节目顺序播放，单个节目播放，节目分时播放（节目排挡） |
|
亮度调节 |
16级亮度调节，分时亮度调节 |
|
定时开关 |
支持定时开关机 |
|
字库强大 |
支持12、16、24、32、48与64点阵的所有简体、繁体汉字，同时支持150个国家的多语言文字，并支持不等宽字符显示。 |
|
自动上锁 |
自动上锁功能，防止他人对软件的误操作 |
硬件系统：
|
项目 |
内容 |
|
CPU |
工业级高性能嵌入式处理，高集成，总线速度快，驱动能力强 |
|
FLASH |
CPU片512Kbytes，用于存放系统程序 |
|
SDRAM |
CPU片内SDRAM大小为64kbytes |
|
扩展FLASH |
2MBYTES，用于存放字库或者播放节目 |
操作系统：
|
项目 |
内容 |
|
操作系统 |
采用高效、嵌入式实时操作系统，快速处理各项LED事件，完美地配合CPU的工作 |
接口类型：
|
项目 |
内容 |
|
串口 |
1个RS232串口
数据位：7、8位
停止位：1、2位
校验位：无校验、奇校验、偶校验、SPACE及MARK校验
串口速率：110bps ~ 230400bps
流控位：无流控、RTS/CTS 硬流控或XON/XOFF软流控
默认值：11520BPS,8位数据位，1位停止位，无校验位，无流控 |
|
指示灯 |
具有电源灯POWER、通信灯ACT |
|
电源接口 |
端子电源接头 |
供电情况：
|
项目 |
内容 |
|
供电电压 |
DC +5V,同时内置电源过压过流保护 |
|
工作电流 |
平均电流：30mA@+5VDC; |
物理特性：
|
项目 |
内容 |
|
产品外形尺寸 |
100*65*15 mm |
|
重量 |
0.04kg |
其他参数：
|
项目 |
内容 |
|
工作温度 |
-25 ºC ~+65ºC |
|
扩展工作温度 |
-35 ºC~+75ºC |
|
储存温度 |
-40~+85ºC |
|
相对湿度 |
95%(无凝结) |
四、LED后台发布系统软件说明
厦门才茂提供单机版、网络版、WEB版的三种不同的LED后台发布系统软件，可以满足不同行业客户的不同需要，是业内唯一一家可以提供完善不同发布软件的厂家。
后台发布软件包括系统管理、用户管理、节目管理以及终端管理。系统管理主要是系统管理员对整个系统的设置和规划管理，设置系统信息，设置及管理不同用户权限。用户管理包括对用户的建立、修改、删除功能，以及用户组和操作权限的绑定功能。节目管理包括对播放节目的建立、修改、预览、删除管理，节目LED屏参数设置，播放内容顺序设置，节目的播放时段设置，节目播放开及关的设置，播放内容分级审批，播放内容存储，播放内容搜索，播放内容打印等。终端管理主要用于终端参数设置，终端分组，终端在线状态，运行状态查看，终端开关机等控制。
五、无线通信模块说明
厦门才茂提供用于LED远程发布的系列无线通信产品，其中包括中短距离的ZIGBEE通信模块，广域网的GPRS/CDMA/WCDMA/TD-SCDMA/EV-DO/HSPA+无线通信模块，这些通信模块不仅可以和才茂的LED控制卡相连，实现LED信息的远程发布，也可以和其他厂家的LED控制卡相连，实现其他厂家的LED控制卡远程发布。
ZIGBEE通信模块适合在1000米以内的距离内的LED屏发布，比如小区信息发布，政府信息发布，商场信息发布等等，改变了原来LED通过串口方式距离不够无法发布的问题，或者解决了布线不方便的问题，只要在LED屏加装才茂ZIGBEE模块，同时中心端也装一台ZIGBEE模块，就可以实现中短距离的LED信息发布。
厦门才茂的GPRS/CDMA/3G/4G通信模块可以实现广域网通信，只要在有网络的地方，中国或者世界各地，都可以实现LED屏的远程发布。
厦门才茂也提供定制开发服务，有定制开发需要的厂家，也可以提交书面文档给才茂公司，才茂公司会给你满意的答案。
六、LED信息发布系统-产品系统组成及应用链接图

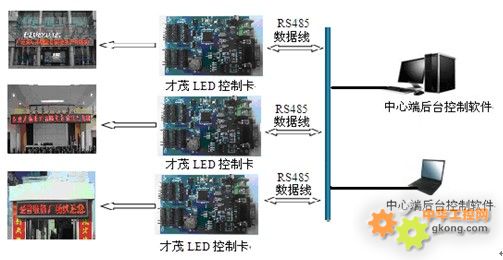

6.1.1单机版应用系统应用链接图
6.1.2单机版应用系统组成
|
系统架构 |
系统说明 |
|
LED显示屏 |
· 支持户内/户外/半户外显示屏
· 支持单色、单双色及全彩显示屏
· 支持各种尺寸、像素及间距显示屏
· 支持各种专用显示屏：社区广告、商店门楣、银行门楣、政府信息、气象信息、司法公告、民政公告等专用屏 |
|
LED控制卡 |
· 颜色类型：支持单色、单双色及全彩
· 控制范围：支持各种常规尺寸及超大尺寸显示屏
· 节目类型：图文/字幕/动画/字库/时间/农历/计时/模拟表盘/温度/温湿度/噪声
· 显示特技：支持多种特技效果，支持随机播放
· 播放模式：按节目顺序播放，单个节目播放，支持节目分时播放（节目排挡）
· 存储空间：根据项目需要扩展存储空间
· 扩展接口：支持温度/湿度/亮度/噪声传感器、开关、按键
· 亮度调节：多级亮度，支持手动调节和分时调节 |
|
连接方式 |
· 采用串口线RS232方式连接客户发布电脑和LED控制卡 |
|
发布系统搭建 |
· 客户提供一台电脑或者笔记本
· 在电脑或者笔记本上安装厦门才茂的单机版LED控制卡发布软件
· 用串口线（RS232）连接好电脑（或笔记本）和控制卡
· 用厦门才茂提供的后台发布软件，编辑发布信息，预览发布信息，确认效果无误后，点击软件的发布按键，发布信息到LED屏 |
|
优缺点 |
适合单屏信息发布，无法进行规模组网发布 |

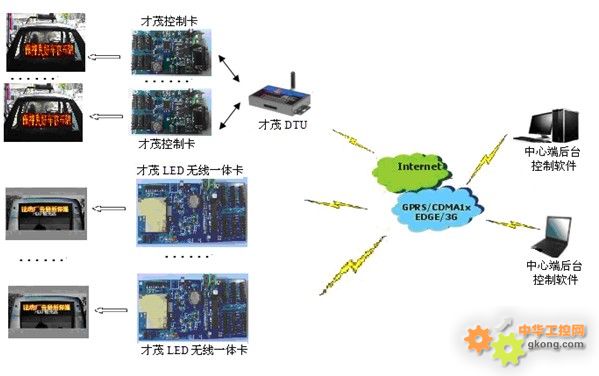

6.2.1网络版C/S架构应用系统应用链接图
6.2.2网络版C/S架构应用系统组成
|
系统架构 |
系统说明 |
|
LED显示屏 |
· 支持户内/户外/半户外显示屏
· 支持单色、单双色及全彩显示屏
· 支持各种尺寸、像素及间距显示屏
· 支持各种专用显示屏：社区广告、商店门楣、银行门楣、政府信息、气象信息、司法公告、民政公告、公交广告、的士广告、高速公路情报板等专用屏 |
|
LED控制卡 |
· 颜色类型：支持单色、单双色及全彩
· 控制范围：支持各种常规尺寸及超大尺寸显示屏
· 节目类型：图文/字幕/动画/字库/时间/农历/计时/模拟表盘/温度/温湿度/噪声
· 显示特技：支持多种特技效果，支持随机播放
· 播放模式：按节目顺序播放，单个节目播放，支持节目分时播放（节目排挡）
· 存储空间：根据项目需要扩展存储空间
· 扩展接口：支持温度/湿度/亮度/噪声传感器、开关、按键
· 亮度调节：多级亮度，支持手动调节和分时调节 |
|
专用LED远程发布无线数据终端 |
· 针对无线网络不稳定、延迟大等特性进行了优化设计，保障LED发布通道的稳定
· 采用完备的防掉线机制，保证数据终端永远在线，保障LED发布通道的稳定
· 支持双数据中心备份传输及多数据中心同步传输（5个数据中心），便于实现LED信息点对点、点对多点，多点对多点等各种发布模式
· 支持根据域名和IP地址访问中心，便于LED发布系统组建
· 可扩展存储空间，最大限度存储发布信息，当无线网络故障时，保证信息正常发布
· 可对LED控制卡进行复位，断电，开机等操作，保护控制卡稳定工作
· 可对LED控制卡和LED显示屏的供电电压进行监控，当供电异常时能及时发送数据及短信报警信息给发布中心和相关责任人
· 接口丰富，包括RS232/RS485、以太网、ZigBee、WIFI等，便于和控制卡连接
· 支持低功耗模式，包括休眠模式、定时上下线模式和定时开关机模式，最大限度降低功耗和通信流量
· 可灵活选择数据和短信通信方式，适合各种不同的LED发布应用 |
|
采用的发布网络 |
· 采用公用的ZEGBEE/2G/2.5G/3G/4G无线网络，具有网络覆盖范围广，信息发布速度快，组建发布系统灵活简便，运营费用低等优点 |
|
远程发布中心搭建 |
方式一，采用固定IP地址方式：
· 客户提供一台服务器或者高性能笔记本电脑
申请一条带固定IP地址的ADSL专线或者光纤，要求运营商调通这条专线，让服务器或者笔记本能正常上网
· 在服务器或者笔记本上安装厦门才茂的C/S架构的LED后台发布软件
· 连接好才茂无线一体化LED控制卡和LED显示屏；
如果用其他厂家的LED控制卡或者才茂分体式的LED控制卡，则连接好厦门才茂LED无线通信模块、LED控制卡以及LED屏
· 把服务器的IP地址和端口号配置到一体化LED控制卡中或者配置到分离的LED无线通信模块中
· 用厦门才茂提供的后台发布软件，编辑发布信息，预览发布信息，确认效果无误后，点击软件的发布按键，发布信息到LED屏
方式二，采用动态IP地址方式：
· 客户提供一台服务器或者高性能笔记本电脑
申请一条ADSL上网线或者利用客户原来上网使用的线路，要求运营商调通这条上网线，让服务器或者笔记本能正常上网
· 申请一个域名解析帐号，我司产品支持花生壳域名解析，SYNSN域名解析，88IP域名解析，同时在服务器上运行一个动态域名解析软件，把ADSL不断变化的IP地址和域名服务器绑定
· 在服务器或者笔记本上安装厦门才茂的C/S架构的LED后台发布软件
· 连接好才茂无线一体化LED控制卡和LED显示屏；
如果用其他厂家的LED控制卡或者才茂分体式的LED控制卡，则连接好厦门才茂LED无线通信模块、LED控制卡以及LED屏
· 把申请的动态域名DDNS信息配置到我司一体化LED控制卡中或者配置到分离的LED无线通信模块中
· 在服务器或笔记本电脑上用厦门才茂提供的后台发布软件，编辑发布信息，预览发布信息，确认效果无误后，点击软件的发布按键，发布信息到LED屏
|
|
优缺点 |
优点：LED系统后台发布软件价格便宜，费用低；建立服务器简单，系统上点快；适合大规模信息组网和发布
缺点：只能在安装有发布系统软件的服务器上发布信息，无法通过任意电脑随时随地通过互联网发布信息； |

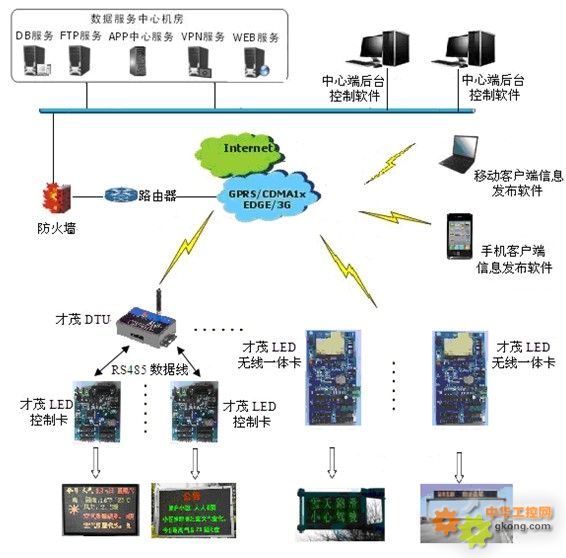

6.3.1 WEB版B/S架构应用系统应用链接图
6.3.2 WEB版B/S架构应用系统组成
|
系统架构 |
系统说明 |
|
LED显示屏 |
· 支持户内/户外/半户外显示屏
· 支持单色、单双色及全彩显示屏
· 支持各种尺寸、像素及间距显示屏
· 支持各种专用显示屏：社区广告、商店门楣、银行门楣、政府信息、气象信息、司法公告、民政公告、公交广告、的士广告、高速公路情报板等专用屏 |
|
LED控制卡 |
· 颜色类型：支持单色、单双色及全彩
· 控制范围：支持各种常规尺寸及超大尺寸显示屏
· 节目类型：图文/字幕/动画/字库/时间/农历/计时/模拟表盘/温度/温湿度/噪声
· 显示特技：支持多种特技效果，支持随机播放
· 播放模式：按节目顺序播放，单个节目播放，支持节目分时播放（节目排挡）
· 存储空间：根据项目需要扩展存储空间
· 扩展接口：支持温度/湿度/亮度/噪声传感器、开关、按键
· 亮度调节：多级亮度，支持手动调节和分时调节 |
|
专用LED远程发布无线数据终端 |
· 针对无线网络不稳定、延迟大等特性进行了优化设计，保障LED发布通道的稳定
· 采用完备的防掉线机制，保证数据终端永远在线，保障LED发布通道的稳定
· 支持双数据中心备份传输及多数据中心同步传输（5个数据中心），便于实现LED信息点对点、点对多点，多点对多点等各种发布模式
· 支持根据域名和IP地址访问中心，便于LED发布系统组建
· 可扩展存储空间，最大限度存储发布信息，当无线网络故障时，保证信息正常发布
· 可对LED控制卡进行复位，断电，开机等操作，保护控制卡稳定工作
· 可对LED控制卡和LED显示屏的供电电压进行监控，当供电异常时能及时发送数据及短信报警信息给发布中心和相关责任人
· 接口丰富，包括RS232/RS485、以太网、ZigBee、WIFI等，便于和控制卡连接
· 支持低功耗模式，包括休眠模式、定时上下线模式和定时开关机模式，最大限度降低功耗和通信流量
· 可灵活选择数据和短信通信方式，适合各种不同的LED发布应用 |
|
采用的发布网络 |
· 采用公用的ZEGBEE/2G/2.5G/3G/4G无线网络，具有网络覆盖范围广，信息发布速度快，组建发布系统灵活简便，运营费用低等优点 |
|
远程发布中心搭建 |
方式一，直接采用才茂公司提供的LED信息发布WEB服务器：
· 才茂公司为用户提供WEB版B/S架构的远程发布中心系统。厦门才茂已经建立好了服务器，拉好了高速光纤专线，建立好了WEB发布后台软件
· 连接好才茂无线一体化LED控制卡和LED显示屏；
如果用其他厂家的LED控制卡或者才茂分体式的LED控制卡，则连接好厦门才茂LED无线通信模块、LED控制卡以及LED屏
· 把我司分配的服务器的IP地址和端口号配置到一体化LED控制卡中或者配置到分离的LED无线通信模块中
· 用户可直接通过能上网的任意电脑或笔记本，通过互联网登录才茂公司的远程发布中心系统
· 在后台登陆系统中，输入自己的鉴权ID号和用户名密码，进入LED后台发布软件，然后编辑发布信息，预览发布信息，确认效果无误后，点击软件的发布按键，发布信息到LED屏，从而实现权限范围内的LED屏进行发布和管理
· 用户也可采用手机登录的方式，进行发布和监控，实现随时随地信息的发布
方式二，客户自建服务器，并采用固定IP地址方式：
· 客户提供一台用于LED信息发布的服务器
申请一条带固定IP地址的ADSL专线或者光纤，并要求运营商调通这条专线，让服务器能正常上网
· 在服务器上安装厦门才茂的B/S架构的LED后台发布软件
· 连接好才茂无线一体化LED控制卡和LED显示屏；
如果用其他厂家的LED控制卡或者才茂分体式的LED控制卡，则连接好厦门才茂LED无线通信模块、LED控制卡以及LED屏
· 把服务器的IP地址和端口号配置到一体化LED控制卡中或者配置到分离的LED无线通信模块中
· 用户通过能上网的任意电脑或笔记本，通过互联网登录才茂公司的远程发布中心系统
· 在后台登陆系统中，输入自己的鉴权ID号和用户名密码，进入LED后台发布软件，然后编辑发布信息，预览发布信息，确认效果无误后，点击软件的发布按键，发布信息到LED屏，从而实现权限范围内的LED屏进行发布和管理
· 用户也可采用手机登录的方式，进行发布和监控，实现随时随地信息的发布
方式三，客户采用托管方式建立服务器：
· 客户委托才茂公司，构造和建立自己的信息发布系统，并且这个系统建立在才茂的机房中，和才茂签订托管和保密协议
· 才茂公司为客户构造所需要的服务器，交换机；申请专线；调试线路；运行好后台发布软件；一切调试好后，移交给客户；
· 客户连接好才茂无线一体化LED控制卡和LED显示屏；
如果用其他厂家的LED控制卡或者才茂分体式的LED控制卡，则连接好厦门才茂LED无线通信模块、LED控制卡以及LED屏
· 把服务器的IP地址和端口号配置到一体化LED控制卡中或者配置到分离的LED无线通信模块中
· 用户通过能上网的任意电脑或笔记本，通过互联网登录才茂公司的远程发布中心系统
· 在后台登陆系统中，输入自己的鉴权ID号和用户名密码，进入LED后台发布软件，然后编辑发布信息，预览发布信息，确认效果无误后，点击软件的发布按键，发布信息到LED屏，从而实现的LED屏进行发布和管理
· 用户也可采用手机登录的方式，进行发布和监控，实现随时随地信息的发布
|
|
优缺点 |
优点：通过任意电脑，或者能接入互联网的手机，随时随地通过互联网发布信息，没有时间空间限制，世界各地任何时候都可以发布；适合大规模信息组网和发布；
缺点：服务器软件造价高，搭建服务器相对复杂些 |
七、典型应用
小区发布系统
▲小区信息发布
▲小区广告发布
公共交通车辆LED信息发布系统
▲公交广告信息发布
▲出租车广告发布
商店、商场广告信息发布系统
▲大型购物中心信息发布
▲连锁店促销信息发布
▲连锁店公司信息发布
▲公共应急信息发布
▲集团公司信息发布
银行、政府、气象局等事业单位信息发布系统
▲农村信息化LED发布
▲银行信息发布
▲政府信息发布
▲气象信息发布
▲灾难信息预警
八、公司资质
|
内容 |
情况指标 |
|
公司荣誉 |
2011年被评为“中国工控行业客户满意最佳供应商”；公司GPRS DTU产品被评为“创新产品奖” |
|
高新科技企业 |
2010年被国家认定的高新科技企业 |
|
双软企业 |
2010年被国家认定的双软企业 |
|
著作版权 |
公司拥有1项保持设备稳定的专利技术证书和8个软件著作版权证书 |
|
办事处 |
全国设立了9大区域办事处，方便为客户提供近距离贴心服务 |
|
注册资本 |
公司注册资本500万；是厦门市重点扶持高新科技企业 |
|
历史沉淀 |
11年的行业研发积累和行业应用考验 |
